Амплитудно-частотные характеристики и настройка связанных контуров

а) Простой резонанс

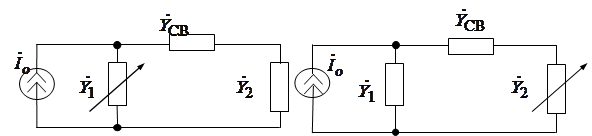

Настройка осуществляется одним из контуров: либо 1, либо-2. При этом имеет место 1-й частный резонанс, либо 2-й частный резонанс в зависимости от используемого для настройки контура (рис. 6).

1-ый частотный резонанс 2-ой частотный резонанс

Рис. 6.

На практике настройка связанных контуров п

о методу получения простого резонанса осуществляется в тех случаях, когда меняется частота источника возбуждения. Например, настройка входных цепей приемников и выходных цепей некоторых передатчиков малой и средней мощности. Критерий настройки – наилучший эффект на выходе приемника или наибольший ток в антенне радиостанции.

б) Сложный резонанс.

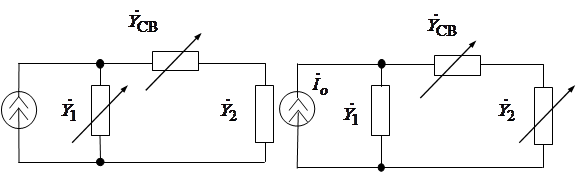

Настройка осуществляется одним из контуров и емкостью связи (рис. 7).

Рис. 7

Порядок настройки:

– при некотором значении добиваются в одном из контуров простого резонанса (max показания вольтметра, подключенного к контуру, при изменении или );

– изменением добиваются больших показаний вольтметра.

Т. к. при изменении нарушаются условия простого резонанса, то данные операции производят несколько раз до получения максимума.

Данный способ настройки применяется в выходном каскаде передатчиков средней и большой мощности (Р-102, Р-118, и др.).

в) Основной (индивидуальный) резонанс.

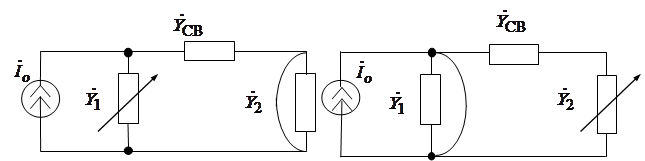

Настройка осуществляется в каждом контуре отдельно при закороченном другом контуре и при . (рисунок 8).

Рис. 8.

Порядок настройки:

– установить ;

– закоротить 2-й контур (при этом подключить параллельно 1-му контуру);

– настроить 1-й контур на max напряжения, т. е. получить 1-й частный резонанс;

– аналогично настроить 2-й контур, закоротив 1-й, т. е. получить 2-й частный резонанс.

Данный метод применяется в заводских условиях для настройки селективных систем.

г) Полный резонанс.

Настройка выполняется после достижения основного резонанса, когда с помощью добиваются max напряжения на контуре. При этом АЧХ получается максимально плоской.

Если требуется получить 2-х горбую характеристику, то связь между контурами увеличивают до тех пор, пока не будет получена допустимая неравномерность АЧХ ().

Настройка на полный резонанс применяется в трактах, где частота источника является неизменной, например в УПЧ.

При настройке должны быть приняты меры, чтобы ламповый вольтметр не шунтировал контур.

Отметим, что рассмотренные виды настройки применимы и к другим видам связанных контуров.

ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ

В лекции приведены АЧХ связанных контуров при сильной (А>1) и критической (А=1) связи, а также одиночного колебательного контура с одинаковыми ПП и неравномерностью характеристик. Сопоставление этих характеристик показывает, что за пределами ПП АЧХ связанных контуров убывают значительно быстрее, чем у одиночного колебательного контура. Тем самым обеспечивается более эффективное подавление тех гармонических составляющих воздействия, частоты которых лежат вне заданной ПП. Это объясняется тем, что связанные контуры, имея большее число элементов, позволяют получить более совершенные характеристики. Следует также отметить, что применение сильной связи позволяет получить большую крутизну спада АЧХ за пределами полосы пропускания, чем в случае критической связи при одинаковых неравномерностях в их полосах пропускания.

ЛИТЕРАТУРА

1.Белецкий А. Ф. Теория линейных электрических цепей. – М.: Радио и связь, 1986.

2.Бакалов В. П. и др. Теория электрических цепей. – М.: Радио и связь, 1998;

3.Качанов Н. С. и др. Линейные радиотехнические устройства. М.: Воен. издат., 1974;

4. В. П. Попов Основы теории цепей – М.: Высшая школа, 2000.
