Противопожарные двери

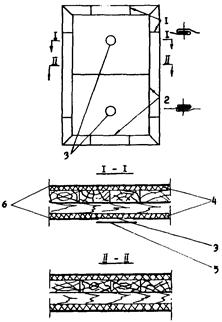

Рис. 1. Схемы обшивки дверных полотен:

1 - швы в одинарный фальц; 2 - швы в двойной фальц; 3 - предохранительное отверстие;

4 - асбестовый картон; 5 -наладка; 6 – обшив

ка

Прорезанные отверстия наглухо закрываются накладками из листовой стали, припаянными сплавом с температурой плавления около 350 °С. При пожаре накладки отпадут через 2-3 мин, причем только на обогреваемой стороне. Накладки из листовой стали можно заменить на резиновые заглушки.

Выпуск парогазовой смеси можно обеспечить, уложив листы обшивки внахлестку и прибив их гвоздями через 80 мм.

К преимуществам деревянных дверей с металлический обшивкой относятся доступность материалов, необходимых для их изготовления, простота конструкции, медленный прогрев при действии огня. Недостатки дверей данного типа - непривлекательный внешний вид в связи с неровной поверхностью обшивки и наличием выступающих частей, затрудняющих декоративную отделку; нетехнологичность конструкции полотна; возможность задымления во время пожара прилегающих к двери помещений (при глухой обшивке).

Металлические противопожарные двери имеют коробчатые полотна из листовой стали толщиной около 1 мм и каркас из стального профиля по периметру. Внутренние полости полотен заполняют различными несгораемыми теплоизоляционными материалами. В качестве теплоизоляции применяются асбоцементная напыляемая изоляция, асбестоперлитовые, асбестовермикулитовые и перлитоцементные плиты, волокнистые материалы и др.

На прогрев полотен с заполнением асбоцементной напыляемой изоляцией, асбестоперлитовыми, асбестовермикулитовыми и перлитоцементными плитами влияет их влажность. Высокая влажность увеличивает теплопроводность материала, благодаря чему конструкция прогревается за более короткое время, чем при сухой изоляции. Как только температура в слоях изоляции достигает 100 °С (температура испарения воды), процесс прогрева конструкции за счет испарения воды замедляется до тех пор, пока не испарится вся влага, а затем, когда изоляция становится сухой, сечение ее снова медленно начинает прогреваться. При нагревании пористых изоляционных материалов повышенная влага может привести к разрушению слоя изоляции из-за отслоения (расслоения) материала вследствие давления горячих водяных паров в местах, где отсутствуют пути для их выхода.

В испытаниях установлено, что перлитоцементные, асбестоперлитовые и асбестовермикулитовые плиты при повышенных температурах (более 600 °С) склонны к усадке. Визуальный осмотр дверей после испытаний показал, что зазоры между плитами составили 20-26 мм. Это обстоятельство способствовало преждевременному прогреву конструкции.

Из волокнистых материалов для теплоизоляции полотен дверей применялись холсты из ультрасупертонкого базальтового волокна, материал теплозвукоизоляционный марки АТИМСС, маты теплозвукоизоляционные марок ATM-10с и ATM-10к, минераловатные плиты, базальтовый теплоизоляционный картон, вата каолинового состава. В противопожарных дверях волокнистые материалы ведут себя, как и любой другой теплоизоляционный материал, теплопроводность которого увеличивается при повышении температуры.

Обращенная к огню поверхность холстов базальтового ультрасупертонкого волокна и базальтового картона на глубину от 2 до 4 мм спекается, уплотняется и становится хрупкой. Последующие слои видимых изменений не претерпевают. Маты типа АТИМСС из штапельного стекловолокна спекаются, превращаясь в хрупкую массу с большими воздушными порами. Маты теплозвукоизоляционные ATM-10с и ATM-10к, вата каолинового состава практически не претерпевают изменений.

После длительного воздействия температур пожара на минераловатные плиты связующее вещество разлагается, выгорает и материал превращается в непрочную рассыпающуюся массу. Отмечено, что все теплоизоляционные маты при повышенных температурах склонны к усадке и образованию зазоров между собой, поэтому их рекомендуется укладывать с перекрытием стыков.

На огнестойкость дверей кроме толщины изоляции, плотности набивки ее в полотно существенное влияние оказывают форма и расположение подкрепляющих ребер, являющихся тепловыми мостиками между обшивками.

Исследование полей температур (рис 4) показывает, что значительная часть тепла проникает через конструкцию дверного полотна в местах прорезания изоляции ребрами жесткости и имеет ярко выраженный локальный (местный) характер. Область влияния тепловых потоков, проходящих через ребра жесткости, ограничивается расстоянием 6-7z (z - высота ребра жесткости, соединяющего две обшивки) по обе стороны от них, причем стенка ребер располагается посередине этого расстояния. За пределами данного расстояния температурные поля полотен дверей с ребрами жесткости совпадают с температурными полями тех же полотен, но без ребер жесткости, а линии температурных полей становятся прямолинейными.

Основным недостатком металлических дверей являются деформации их полотна, в первую очередь угловых частей, начинающиеся с огневым воздействием. Большой прогиб плоскости полотна в сторону обогреве, а угловых частей в противоположную сторону объясняется значительным перепадом температур между обшивками. Так как уменьшать температурный перепад по сечению дверей не имеет смысла, ослабить прогиб и исключить отгиб углов можно конструктивными мерами.

Там, где к интерьеру предъявляются высокие эстетические требования, полотна дверей изготовляют из негорючих конструкционных плит типа асбосилит или "Термакс", облицованных декоративный бумажно-слоистым пластиком, имеющим свойство медленно распространять пламя по поверхности, декоративными пленками, шпоном. Они могут окантовываться по периметру раскладками из антипирированного дуба, ясеня, стали или алюминия.

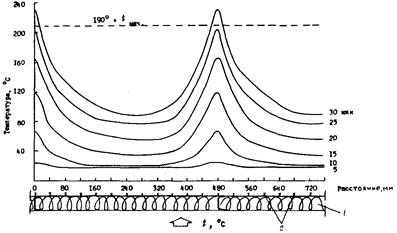

Рис. 4. Поля температур прогрева полотна двери (ребра жесткости не изолированы):
