6. ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К МЕТАЛЛИЧЕСКИМ ДВЕРЯМ

6.5.1. Полотно двери следует изготавливать из листовой стали толщиной 0,8-1 мм, подкреплять ребрами жесткости или создавать жесткость с помощью зигов по высоте обшивки; заполнять несгораемым теплоизоляцион

ным материалом (рис. 8).

6.5.2. Теплоизоляционные материалы, изготовленные в виде плит или матов, следует укладывать в полотно двери с перекрытием стыков на 30-40 мм.

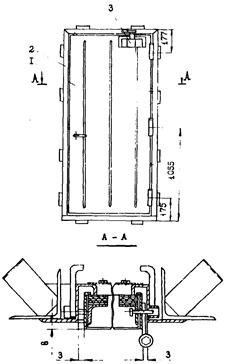

Рис. 8. Металлическая одностворчатая противопожарная дверь:

1 - полотно двери; 2 - коробка двери; 3 - закрывающее устройство; 4 - дверная петля;

5 - уплотнение из асбестовой ткани; 6 - шип фиксирующий

6.5.3. Исключить проседание теплоизоляции к низу полотна двери.

6.5.4. Расстояние между ребрами жесткости (мм), соединяющими две обшивки, должно составлять (8-10)z , где z - высота ребра жесткости (мм); причем его стенка располагается посередине этого расстояния.

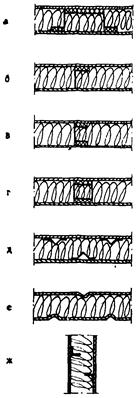

6.5.5. Между ребрами и обшивками дверного полотна устанавливаются теплоизолирующие прокладки (варианты установки ребер жесткости (рис. 9).

6.5.6. Жесткие элементы полотна и коробки рекомендуется изготавливать из тонких штампованных или катаных профилей.

6.5.7. Коробка запирающего устройства должна быть защищена теплоизоляционным материалом.

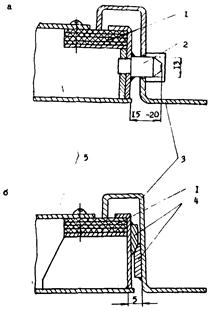

6.5.8. Со стороны расположения петель, по торцам полотна, используются дополнительные фиксирующие устройства в виде шипов или стопорных планок, которые при закрытом положении двери входят в зацепление в отверстия или в зацепление с планкой в дверной коробке (рис. 10).

6.5.9. Пригонкой обеспечивается плотное прилегание фаски стопорной планки на полотне к соответствующей фаске стопорной планки на коробке.

6.5.10. Дверное полотно в дверной коробке фиксируется со стороны запирающего устройства (ручки), как минимум, в трех точках, в том числе в углах, с помощью выдвижных ригелей.

6.5.11. После установки дверного блока на место необходимо обеспечить заход ригелей в карманы коробки на глубину не менее 5 мм.

6.5.12. В двустворчатых дверях фиксация одной из створок осуществляется так же, как указано в п. 6.5.10, другой - с помощью запирающего устройства с выдвижными ригелями в верхнем и нижнем углах.

6.5.13. Подвижные части фиксирующих устройств должны открываться и закрываться плавно, без больших усилий.

6.5.14. В месте притвора между створками на полотнах устанавливается стальные нательники.

6.5.15. Каждая створка двустворчатой двери оборудуется дверным закрывателем.

6.5.16. Для последовательного закрывания створок устанавливается регулирующее устройство.

6.5.17. В нижней части дверного блока предусматривается направляющие для ригелей, позволяющие механизмам закрывания беспрепятственно срабатывать.

6.5.18. При закрывании двери должно обеспечиваться равномерное вдавливание (не менее 0,5 мм) кромок коробки в уплотнительные прокладки на полотне по всему периметру (см. рис. 10). При этом отклонение кромки коробки от середины уплотнительной прокладки должно быть ±1 мм.

6.6. Дополнительные требования к искробезопасным дверям

6.6.1. Противопожарные искронедающие двери должны применяться, при соответствующем обосновании, в противопожарных стенах и перегородках со стороны помещений с производствами категорий А и Б, а также в наружных стенах зданий с помещениями производств категорий А и Б при расположении снаружи взрыво- и взрывопожароопасных установок.

6.6.2. Обшивку по контуру дверного полотна, детали накладок, все трущиеся детали (шайбы, фиксирующие планки или шипя) следует выполнять из латуни.

6.6.3. Дверные петли, ролики, втулки, запоры целесообразно выполнять комбинированными из разнородных металлов.

6.6.4. Нижняя часть дверных полотен дополнительно обшивается листами из алюминиевых сплавов, латуни или меди на высоту 650 мм.

6.6.5. Нательники в двустворчатых дверях изготавливаются из латуни или меди.

6.7. Дополнительные требования к раздвижным (откатным) дверям

6.7.1. Направляющая балка, по которой передвигается дверь, крепится к стенке в наклонном положении под углом около 5°.

6.7.2. По периметру дверного полотна и коробки предусматривается лабиринтное уплотнение.

6.7.3. В местах притвора по высоте торца полотна устанавливаются фиксирующие шипы, которые при закрывании входят в отверстия коробки (или второй створки в двупольных дверях).

6.7.4. В двупольных дверях притвор между створками по всей высоте полотен выполняется с выборкой паза или четверти и уплотняется.

6.7.5. В движущейся каретке не допускается использование роликов из синтетических материалов.

Одна из конструктивных схем откатной двери приведена на рис. 11.

6.8. Дополнительные требования к подъемным дверям

6.8.1. Двери применяются в тех случаях, когда имеется широкие арочные проемы или не может быть использована распашная дверь.

6.8.2. По периметру полотна и коробки предусматривается уплотнение.

При проектировании и изготовлении противопожарных дверей рекомендации, данные для каждого их вида, следует рассматривать совместно с общими требованиями, наложенными в п. 6.1.

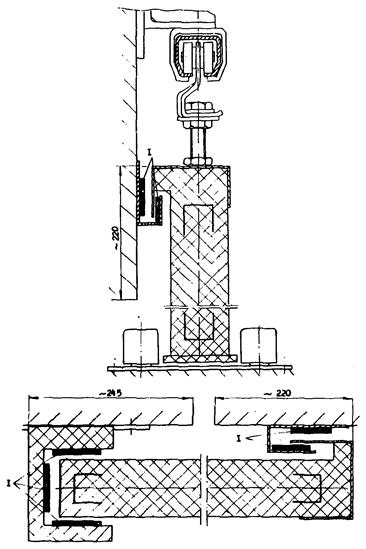

Рис. 11. Откатная дверь:

1 - вспенивающиеся прокладки
