Коды Фибоначи. Коды Грея

Таблица 3

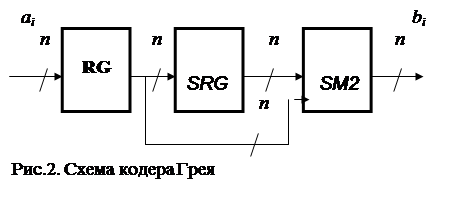

Схема кодера Грея приведена на рис. 2. Как видно из кодер Грея реализуется с помощью регистра RG, сдвигового регистра SRG и сумматора по модулю 2 SM2.

Правила перехода из кода Грея в двоичный код. Существует несколько способов перехода.

1. Используется следующий алгоритм:

an-1 = bn-1;

ai = ai+1 bi .

где an-1 - значение старшего разряда двоичного числа.

Пример 1. Дана запись числа кодом Грея bi = 10101 ® b4 b3 b2 b1 b0 получить двоичную запись. Используя приведенные выше формулы, получим

a4 = b4 = 1 ;

a3 = a4 b3 =1 0 = 1;

a2 = a3 b2 =1 1 = 0;

a1 = a2 b1 =0 0 = 0;

a0 = a1 b0 =0 1 = 1;

ai = a4 a3 a2 a1 a0 = 11001

2. Переход осуществляется по алгоритму ai = - т. е. как сумма по модулю 2 всех предыдущих значений

Пример 2. Дана запись числа кодом Грея bi = 11001. При этом двоичная запись равна ai = 10101;

Правила перехода из двоичного кода и кода Грея к десятичной записи

Для двоичного кода:

Для кода Грея:

для нечетных “1” знак “+”, для четных “1” знак “-”.

Пример 3. Дана запись числа двоичным кодом ai = .

При этом десятичная запись равна

a10 = 1×25 + 1×24 + 1×22 +1×21 = 32+16+4+2 = 54.

Пример 4. Дана запись числа двоичным кодом ai =110110. Получить код Грея и преобразовать его в десятичную запись.

Получим код Грея

ai = 1 0 1 1 0

1 1 0 1 1 0

bi = 1 0 1 1 0 1.

Получим десятичную запись

b10 = 1×(26-1)- 1×(24-1)+ 1×(23-1)- 1×(21 -1) = 63-15+7-1=54.

Достоинство кода Грея: Простота перевода в двоичный код и обратно, а также к десятичной записи.

Применение кода Грея: Код Грея, чаще всего, используется для надежного перехода от аналогового представления информации к цифровой и обратно, т. е. в аналого-цифровых преобразователях (АЦП).

Список Литературы

1. Вернер М. Основы кодирования. — М.: Техносфера, 2004.

2. Зюко А.Г. , Кловский Д.Д., Назаров М.В., Финк Л.М. Теория передачи сигналов. М: Радио и связь, 2001 г. –368 с.

3. Кнут Дональд, Грэхем Роналд, Паташник Орен Конкретная математика. Основание информатики — М.: Мир; Бином. Лаборатория знаний, 2006. — С. 703.

4. Лидовский В.И. Теория информации. - М., «Высшая школа», 2002. – 120с.

5. Метрология и радиоизмерения в телекоммуникационных системах. Учебник для ВУЗов. / В.И.Нефедов, В.И. Халкин, Е.В. Федоров и др. – М.: Высшая школа, 2001 г. – 383с.

6. Рудаков А. Н. Числа Фибоначчи и простота числа 2127-1 // Математическое Просвещение, третья серия. — 2000. — Т. 4.

7. Стахов А.П. Коды золотой пропорции. –М.: Радио и Связь, 1984.

8. Цапенко М.П. Измерительные информационные системы. - . – М.: Энергоатом издат, 2005. - 440с.
