Защита информации виртуальных частных сетей

5.3 Пример передачи данных по протоколу IPSec

Пример иллюстрирует передачу данных от пользователя хост-компьютера A к пользователю компьютера B. В обоих компьютерах реализована безопасность Windows IP Security.

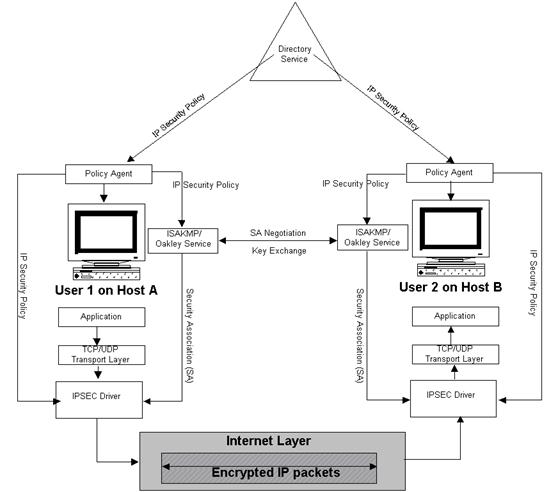

Рисунок 7 – передача данных по IPSec

Directory Service – Служба каталога

IP Security Policy – Политика безопасности IP

Policy Agent – Агент безопасности

ISAKMP/Oakley Service – Служба ISAKMP/Oakley

SA Negotiation Key Exchange – Обмен ключами при безопасных переговорах

Application – Приложение

Transport Layer TCP/UDP – Транспортный уровень TCP/UDP

Internet Layer – Уровень Интернета

Encrypted IP packets – Зашифрованные IP-пакеты

На пользовательском уровне процесс «засекречивания» IP-пакетов совершенно прозрачен. Пользователь 1 запускает приложение, использующее протокол TCP/IP, например, FTP, и пересылает данные пользователю 2.

Политика безопасности, назначенная администратором для компьютеров А и В, определяет уровень безопасности передачи информации между ними. Эти уровни воспринимаются агентом политики и передаются службе ISAKMP/Oakley и драйверу IPSEC. Для установления ключа и общего метода переговоров (безопасное соединение) служба ISAKMP/Oakley каждого компьютера использует политику переговоров, связанную с приписанной политикой безопасности. Результаты политики переговоров ISAKMP между двумя компьютерами передаются драйверу IPSEC, использующему ключ для шифрования данных. Наконец, драйвер IPSEC посылает зашифрованные данные в компьютер B. Драйвер IPSEC компьютера B расшифровывает переданные данные и направляет их принимающей программе.

5.4 Преимущества и недостатки протокола L2TP/IPSec.

Преимущество решений на базе L2TP over IPSec заключается в том, что она соединяет развитые средства инкапсуляции трафика, предусмотренные в L2TP, с надежными функциями защиты данных протокола IPSec. К тому же оба протокола уже успели на практике проявить свои сильные стороны и продемонстрировать способность к взаимодействию, а все сложности их реализации ложатся на плечи производителей, а не заказчиков. Протокол L2TP допускает сжатие заголовков пакетов, так что это не существенно влияет на загруженность трафика, так как суммарный размер передаваемых пакетов возрастает всего на один байт.

К недостаткам можно отнести то, что схема L2TP over IPSec создает проблемы для пользователей, так как два протокола поддерживать сложнее, чем один. Кроме того, алгоритмам, заложенным в предварительном варианте спецификаций, недостает эффективности, поскольку идентификация пользователя на другом конце соединения производится уже после того, как соединение установлено. А если пользователь не прошел авторизацию на доступ к предоставляемым услугам, соединение будет разорвано. Применение протоколов Internet Key Exchange (IKE) с заранее согласованными ключами требует статических IP-адресов, а это не позволяет работать по коммутируемым телефонным линиям. Определенные в рамках IPSec процедуры IKE предназначены для согласования параметров защищенной передачи, включая используемый в ходе сеанса алгоритм шифрования данных, между участниками сеанса связи. Очевидно, применение статических адресов и заранее согласованных ключей устроит далеко не всех пользователей. Тем из них, кто работает через обычные аналоговые модемы, присваиваются динамические IP-адреса, а партнеры и клиенты компании, получающие доступ в корпоративную экстрасеть, не могут заранее знать, какие ключи будут применяться для обеспечения информационной безопасности.

6 Сравнение протоколов PPTP и IPSec.

Point-to-Point Tunneling Protocol (PPTP) и протокол IP Security (IPSec) допускают организацию частных сеансов связи поверх Internet и связывают удаленных пользователей и корпоративные сети защищенными каналами. Каждый протокол имеет свои достоинства и недостатки, касающиеся безопасности данных и удобства развертывания.

Безопасность PPTP против безопасности IPSec

PPTP, разработанный и популяризируемый компаниями Microsoft и U.S. Robotics, в первую очередь предназначен для виртуальных частных сетей, основанных на коммутируемых соединениях. Протокол призван активизировать использование удаленного доступа, давая возможность пользователям устанавливать коммутируемые соединения с Internet-провайдерами и создавать защищенный туннель к своим корпоративным сетям. В отличие от IPSec протокол PPTP изначально не предназначался для организации туннелей между локальными сетями. PPTP расширяет возможности PPP — протокола, который специфицирует соединения типа точка-точка в IP-сетях. PPP широко используется для организации доступа пользователей в общедоступную сеть Internet и частные корпоративные сети по коммутируемым или широкополосным соединениям. Поскольку PPP функционирует на уровне 2, соединение PPTP, которое инкапсулирует пакеты PPP, позволяет передавать не только IP-пакеты, но и IPX или NetBEUI. Со своей стороны, IPSec функционирует на уровне 3 и способен обеспечивать туннелированную транспортировку IP-пакетов.

Метод шифрования, стандартным образом применяемый в PPTP, специфицируется на уровне PPP. Обычно в качестве клиента PPP выступает настольный компьютер с операционной системой Microsoft, а в качестве протокола шифрования используется Microsoft Point-to-Point Encryption (MРPE). Данный протокол основывается на стандарте RSA RC4 и поддерживает 40- или 128-разрядное шифрование. Для многих приложений такого уровня шифрования вполне достаточно, хотя он и считается менее надежным, нежели ряд других алгоритмов шифрования, предлагаемых IPSec, в частности, 168-разрядный Triple-Data Encryption Standard (DES).

Вместе с тем, IPSec создавался в расчете на организацию безопасных туннелей через Internet между защищенными локальными сетями. Он предназначался для связи с удаленным офисом, другой локальной сетью или бизнес-партнером.

IPSec также поддерживает соединения между удаленными пользователями и корпоративными сетями. Аналогичным образом, Microsoft добавляет поддержку туннелирования между локальными сетями для протокола PPTP в своем Routing and Remote Access Server для операционной системы Windows NT Server 4.0.

Что касается надежности шифрования и обеспечения целостности данных, то IPSec — вне конкуренции. Протокол сочетает в себе управление ключами с поддержкой сертификатов стандарта X.509, целостности и защиты информации.

Более того, 168-разрядный алгоритм Triple-DES — самый надежный вид шифрования, предлагаемый в IPSec, — обеспечивает более высокий уровень защиты, нежели 128-разрядный алгоритм RC4. Кроме того, IPSec позволяет выполнять шифрование и аутентификацию отдельных пакетов, а также предупредить так называемую «атаку посредника», при которой данные перехватываются третьей стороной, модифицируются и передаются получателю.

PPTP уязвим для подобных вторжений, в первую очередь потому, что он выполняет аутентификацию сеансов, а не отдельных пакетов. Однако осуществление подобной «атаки посредника» при PPTP-соединении требует значительных усилий и незаурядного мастерства.
