Защита информации виртуальных частных сетей

1.2 Заказные и принудительные туннели

Существует два типа туннелей ВЧС – заказные (voluntary) и принудительные (compulsory). Для создания заказного туннеля необходимо, чтобы клиент был оснащен средствами создания ВЧС, тогда как принудительный туннель организуется при посредничестве пользовательского процессора.

1.2.1 Заказное туннелирование

Заказные туннели создаются с

амой рабочей станцией, которая организует ВЧС с удаленной сетью. Чтобы создать их, клиенту нужны собственные средств ВЧС, то есть, он должен поддерживать протокол PPTP или L2TP, а также иметь вспомогательное программное обеспечение (сервер туннелирования обеспечивает поддержку всех таких компонентов по умолчанию). При этом клиент и сервер должны применять один и тот же протокол туннелирования.

Заказной туннель может прокладываться по уже имеющемуся у клиента сетевому подключению между его рабочей станцией и выбранным сервером туннелирования. Однако чаще рабочей станции приходится сначала связываться по коммутируемому каналу с транспортной сетью – лишь после этого клиент может приступать к организации туннеля.

1.2.2 Принудительное туннелирование

Если нужно проложить туннель через Интернет, но клиент не оснащен средствами ВЧС, он может подключиться к пользовательскому процессору поставщика услуг. Благодаря этому создается так называемый принудительный туннель, для которого клиенту не нужна ни поддержка протоколов PPTP и L2TP, ни вспомогательное ПО. Все это имеется на пользовательском процессоре. Как и при заказном туннелировании, здесь действует условие: ПП и сервер туннелирования должны применять в каждом индивидуальном подключении один и тот же протокол ВЧС (PPTP или L2TP).

Обычно пользователю клиентского компьютера сообщается специальный телефонный номер, открывающий ему доступ к пользовательскому процессору. К примеру, корпорация, владеющая частной сетью, может заключить с поставщиком услуг Интернета соглашение о развертывании ПП на территории определенного района или даже всей страны. Каждый из пользовательских процессоров способен прокладывать ВЧС через Интернет и связываться по нему с сервером туннелирования, установленным в частной сети корпорации. Подобная схема получила название принудительного туннелирования, поскольку здесь клиент просто не может отказаться от использования ВЧС. Как только подключение установлено, все сообщения с клиентского ПК автоматически направляются через туннель.

2 ВЧС на основе туннельного протокола PPTP (Point-to-PointTunnelingProtocol)

Протокол PPTP представляет собой открытый отраслевой стандарт. Создание этого протокола стало результатом объединенных усилий целого ряда известных производителей сетевых компонентов, включая Ascend Communications, 3Com/Primary Access, ECI Telematics, US Robotics и Microsoft. Эти компании основали Форум PPTP, результаты работы которого стали широко известны в 1996 году, когда на рассмотрение Группы целевой технической поддержки Интернета (IETF) был передан проект новой спецификации.

РРТР - протокол, который позволяет выполнять туннелирование РРР-соединений по IP-сети путем создания VPN. Таким образом, удаленный компьютер в сети Х может туннелировать трафик на шлюз в сети У и имитировать подключение, с внутренним IP-адресом, к сети У. Шлюз получает трафик для внутреннего IP-адреса и передает его удаленной машине в сети Х. Существуют два основных способа использования РРТР: по Интернет и по коммутируемым соединениям.

Функционирование РРТР заключается в инкапсулировании пакетов виртуальной сети в пакеты РРР, которые в свою очередь, инкапсулируются в пакеты GRE (Generic Routing Incapsulation), передаваемые по IP от клиента к шлюзу - серверу РРР и обратно. Совместно с каналом инкапсулированных данных существует управляющий сеанс на базе TCP. Пакеты управляющего сеанса позволяют запросить статус и сопровождать сигнальную информацию между клиентом и сервером. Канал управления инициируется клиентом на сервере на ТСР-порте 1723. В большинстве случаев это двунаправленный канал, по которому сервер посылает запросы на сервер и наоборот.

РРТР не оговаривает конкретных алгоритмов аутентификации и протоколов; вместо этого он обеспечивает основу для обсуждения конкретных алгоритмов. Переговоры не присущи только РРТР, они относятся к существующим вариантам переговоров РРР, содержащихся в ССР, СНАР и других расширениях и усовершенствованиях РРР.

Microsoft РРТР является частью ОС Windows NT Server, данное программное обеспечение можно бесплатно получить с Web-сайта Microsoft. Подключение осуществляется с помощью панели управления и редактора реестра. Данная реализация РРТР широко используется в коммерческих применениях VPN, например Aventail и Freegate именно потому, что входит в состав ОС Microsoft.

Сервер Microsoft РРТР может существовать только для Windows NT, хотя клиентское программное обеспечение существует для Windows NT, некоторых версий Windows и Windows 98. Реализация Microsoft поддерживает три варианта аутентификации:

· Текстовый пароль: Клиент передает серверу пароль в открытом виде.

· Хэшированный пароль: Клиент передает серверу хэш пароля

· Вызов/Отклик: Аутентификация сервера и клиента с использованием протокола MS-CHAP (вызов/отклик), что описано в параграфе 4.

· Третий вариант называется в документации для пользователей "Аутентификация Microsoft", для шифрования пакетов РРТР его надо разрешить. При выборе любого из двух других вариантов шифрование неосуществимо. Кроме того, возможность шифрования (40- или 128-разрядное) гарантируется только в том случае, если клиент использует Windows NT. Некоторые клиенты Windows 95 не могут поддерживать зашифрованные сеансы.

Протокол PPTP тесно интегрирован со службой удаленного доступа (Remote Access Services), входящей в Windows NT Server и Windows 98, а также с дополнительным компонентом создания сетей с доступом по коммутируемым каналам Dial-Up Networking 1.2 Upgrade для операционной системы Windows 95.

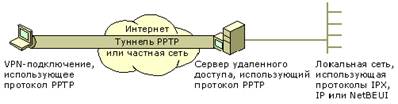

Рисунок 2 – туннель с использованием протокола PPTP

2.1 Практические аспекты обеспечения безопасности

Любой специалист в области сетевой связи и безопасности прекрасно знает, что на практике защищенность компьютера определяется рядом постоянно изменяющихся параметров, включая уровень развития технологии, правила работы, физическую безопасность системы. Все это приходится тщательно учитывать и взвешивать, когда дело доходит до определения допустимого риска и выбора средств его минимизации. PPTP является одной из составных частей общего плана организации безопасной связи, обусловленных прагматическим подходом к защите сетей. Учитывая это, Microsoft избрала PPTP в качестве основы для подключения всех ВЧС к собственным корпоративным сетям.

За все время эксплуатации виртуальных частных сетей на базе Windows клиенты ни разу не пожаловались на недостаточную их защищенность. Но Microsoft не успокаивается на достигнутом и продолжает совершенствовать технологию Windows Networking and Communications (организация сетей и связи в среде Windows). Очередным шагом в этом направлении стал выпуск дополнительного программного пакета PPTP Performance and Security Upgrade (обновление для повышения производительности и безопасности на основе PPTP) для клиентов и серверов, работающих под управлением Windows.
