Задание:
Найти вид зависимости горизонтальной длины полета тела и максимальной высоты траектории от одного из коэффициентов сопротивления среды, фиксировав все остальные параметры. Представить эту зависимость графически и подобрать подходящую аналитическую формулу.
Текст программы в среде MathCAD:
llspacing="0" cellpadding="0" align="center">
|
|
|
|
|
|
|
|
время полёта до наивысшей точки траектории равна половине времени t1, поэтому высота траектории равна: |
Дальность полёта в горизонтальном направлении: |
|
|
|
|
|
|
|
|
коэффициент сопротивления среды (в данном случае воздуха) |
|
|
Т.о. получим следующие формулы:
|
|
|
Построим графики зависимостей максимальной высоты и длины полёта тела от коэффициента сопротивления среды:
скорость тела
ускорение свободного падения

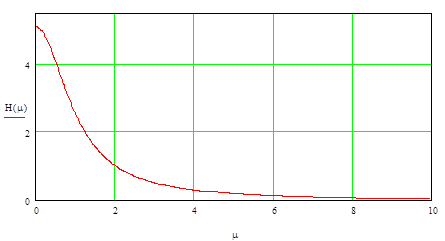

зависимость высоты полёта тела от коэффициента сопротивления среды

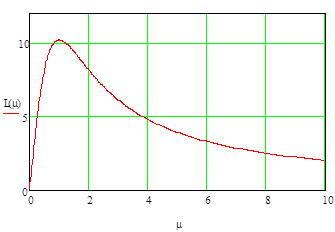

зависимость горизонтальной длины полёта тела от коэффициента сопротивления среды
Тексты программ в среде Matlab
Часть 1:
grid on;
hold on;
g=9.81;
V=10;
m=0:0.1:1
H=(V^2)./(2*g*(1+m.^2));
plot(m,H);

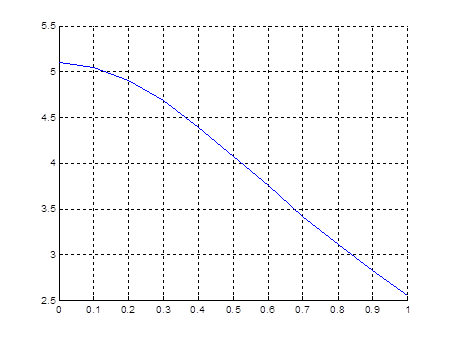

График:
Часть 2:
grid on;
hold on;
g=9.81;
V=10;
m=0:0.1:1
L=(m*(V^2))./(2*g*(1+m.^2));
plot(m,L);

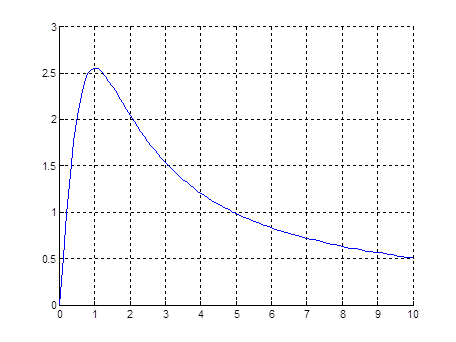

График:
