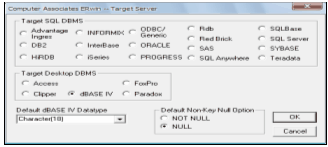

Рис. 22TargetServer

3.4. Экспорт физической модели

Теперь необходимо построить таблицы на основе данной модели, для этого необходимо щелкнуть по кнопке «Forward Engineer» или же Tools -> Forward Engineer/Schema Generation… В результате чего откроется окно представленное на Рис. 23

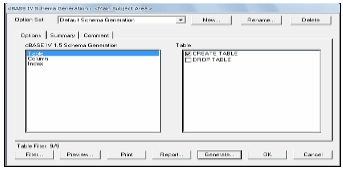

Рис. 23 dBASEIVSchemaGeneration

Во вкладке «Options» мы указываем опции генерации таблиц, во вкладке «Summary» мы можем просмотреть включенные опции, а во вкладке «Comment» оставить комментарии.

Щелкнув по кнопке «Filter…» мы можем выбрать таблицы которые будут созданы Рис. 24

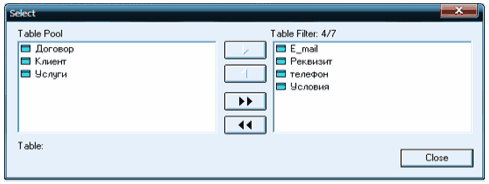

Рис.24 Выбор таблиц

Щелкнув по кнопке «Preview…» мы просматриваем о действиях программы и данные о таблицах Рис. 25

Рис.25 Preview

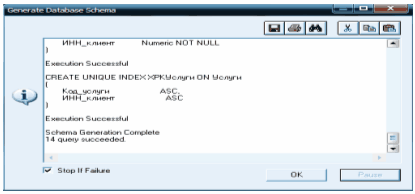

Щелкнув по кнопкам «Print» и «Report…» мы можем вывести на печать отчет или сохранить его в отдельном файле соответственно. Нажав на кнопку «Generate…» появляется окно Рис. 26в котором мы должны указать папку для сохранения таблиц.

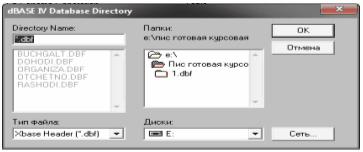

Рис. 26 Paradox/ODBCConnection

Созданные нами таблицы могут в дальнейшем быть использованы для создания БД. На Рис. 27представлены созданные таблицы.

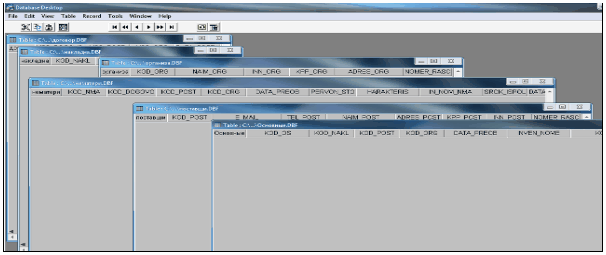

Рис. 27 Таблицы в DatabaseDesktoр

Заключение

В ходе проектирования курсовой работы я изучила процесс создания информационной системы для моделирования и автоматизации системы управления менеджментом и маркетингом КБ. Для реализации курсового проекта использовались инструментальные среды BPwin и ERwin. С их помощью удалось автоматизировать управление менеджментом и маркетингом КБ в трех методологиях – IDEF0, IDEF3 и DFD. Данный программный пакет позволяет облегчить автоматизацию любых экономических процессов.

Курсовой проект выполнен с использованием инструментов визуального моделирования бизнес-процессов BPwin 4.1 и баз данных Erwin 4.1 автоматизированным способом и посвящен системе анализа управления менеджментом и маркетингом КБ.

В соответствии с поставленной целью нами в курсовой работе решены следующие задачи:

изучены основные теоретические и методологические положения по автоматизированной системе управления менеджментом и маркетингом КБ;

изучены основные документы необходимые для управления менеджментом и маркетингом КБ;

· осуществлено моделирование бизнес-процессов с использованием case-средств BPwin и ERwin.
