Автоматизированная система управления климатом в тепличных хозяйствах

1.6 Требования к составу и содержанию работ по подготовке объекта автоматизации к вводу системы в действие

При подготовке объекта к внедрению АСУ ККТХ предприятие, эксплуатирующее систему, должно:

- обеспечить готовность объекта к проведению монтажных работ по созданию АСУ ККТХ;

- обеспечить организацию подразделения технического обслуживания АСУ ККТХ;

- осуществить вхо

дной контроль средств АСУ ККТХ на комплектность и соответствие технической документации проекту;

- выполнить наладку и госповерку АСУ ККТХ;

- совместно со специализированными организациями осуществить инженерный надзор за монтажом частей АСУ ККТХ;

- организовать с привлечением разработчика техническое обучение оперативного и ремонтного персонала правилам эксплуатации АСУ ККТХ;

- организовать и провести с участием разработчика, соисполнителей и заказчика приемосдаточные испытания АСУ ККТХ;

- выполнить изменения в технологической схеме объекта, предложенные разработчиком АСУ ККТХ и согласованные с проектной организацией.

ПРИМЕЧАНИЕ: Заказчик выполняет вышеуказанные работы самостоятельно или с привлечением специализированных организаций.

1.7 Требования к документировании

Виды и комплектность документов на АСУ ККТХ регламентированы положениями ГОСТ 34.201-89.

Разработке подлежит:

- общесистемные проектные решения;

- комплект документов организационного обеспечения;

- комплект документов математического обеспечения;

- комплект документов программного обеспечения;

- комплект документов информационного обеспечения.

Содержание разделов технического задания может уточняться в установленном порядке протоколами (подраздел 3.3 ГОСТ 34.602-89) в процессе разработки и ввода в действие АСУ ККТХ без внесения изменений в техническое задание.

1.8 Источники разработки

ГОСТ 34.602-89 Информационная технология. Техническое задание на создание автоматизированной системы.

"Исходные требования на создание автоматизированной системы управления водозаборным узлом”

“Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ОПВБ - II, Москва, "Недра", 1982г.

"Правила устройства электроустановок" шестое издание, 1985 г.

"Правила технической эксплуатации электроустановок потребителей" четвертое издание, утвержденное 21.12.84 г.

ДНАОП 0.00-1.21-98 "Правила безопасной эксплуатации электроустановок потребителей".

ОСТ 36.13-90 "Щиты и пульты систем автоматизации технологических процессов".

СНиП 2.04.05-91 "Отопление, вентиляция и кондиционирование воздуха".

ДСТУ3215-95 "Метрологічна атестація засобів вимірювальної техніки. Організація та порядок проведення".

ГОСТ 12.1.003-83 "Система стандартов безопасности труда. Шум. Общие требования безопасности".

ГОСТ 12.2.007-75 "Изделия электротехнические. Общие требования безопасности".

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ГОСТ 34.201-89 "Виды, комплектность и обозначение документов при создании автоматизированных систем".

ГОСТ 22315-77 "Средства агрегатные информационно-измерительных систем. Общие положения".

ГОСТ 14254 - 80 "Изделия электротехнические. Оболочки. Степени защиты. Обозначения. Методы испытаний".

2. Описание объекта автоматизации и алгоритма его функционирования

Архитектура разрабатываемой системы имеет два уровня: нижний – подсистема управления (датчики, микроконтроллер, исполнительные механизмы и оборудование) и верхний – пост оператора (персональный компьютер). Связь между уровнями осуществляется по интерфейсу RS-485. Реализация алгоритмов управления осуществляется с помощью автоматизированного модуля верхнего уровня, который также отвечает за интерфейс на посту оператора (рис. 2.1).

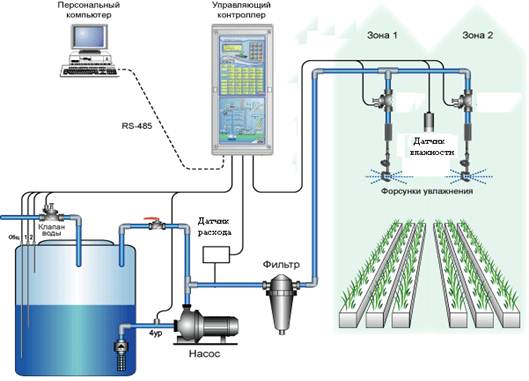

Рисунок 2.1 – Мнемосхема АСУТП

В состав тепличного хозяйства входят следующие основные технологические установки и системы:

- Кондиционер;

- Система отопления помещения;

- Системы мониторинга климатических условий в помещении;

- Блоки питания для систем мониторинга и контроля;

- Датчики температуры, влажности;

- Пульт управления оператора;

- Фильтр;

- Насос;

- Управляющий контроллер;

3. Анализ требований к системе

Полный перечень требований к системе управления и контроля климата в тепличных хозяйствах можно разделить на ряд подгрупп. Среди них:

- требования к структуре системы;

- требования к функционированию;

- требования к численности и квалификации персонала;

- требования к показателям назначения;

- требования к надежности;

- требования к эргономике и технической эстетике;

- требования к эксплуатации, техническому обслуживанию, ремонту и хранению компонентов системы;

- требования к защите информации от несанкционированного доступа;

- требования к защите от влияния внешних воздействий;

- требования по стандартизации и унификации;

Основными являются требования к структуре системы и ее функционированию, которые и будут рассмотрены далее.

Архитектура разрабатываемой системы имеет два уровня: нижний – подсистема управления (датчики, микроконтроллер, исполнительные механизмы и оборудование) и верхний – пост оператора (персональный компьютер). Связь между уровнями осуществляется по интерфейсу RS-485. Реализация алгоритмов управления осуществляется с помощью автоматизированного модуля верхнего уровня, который также отвечает за интерфейс на посту оператора.

3.1 Требования к структуре системы

Автоматизированная система управления и контроля климата в тепличных хозяйствах выполнена на базе микропроцессорной техники.

По иерархическому принципу АСУ ККТХ должна подразделяться на уровни:

нижний уровень:

- регуляторами форсунок увлажнения, открытия клапана подачи воды, включения и выключения отопительной системы, и кондиционера;

- датчики температуры воздуха, влажности;

- устройства световой и звуковой сигнализации несанкционированного проникновения на территорию теплицы;

- регулирующие и другие исполнительные механизмы;

- микропроцессорные контроллеры мониторинга и управления регуляторами форсунок увлажнения, открытия клапана подачи воды, включения и выключения отопительной системы и кондиционера.

верхний уровень:

- операторская станция (рабочее место оператора).

Автоматизированный контроль и управление оборудованием контроля климата в тепличных хозяйствах может осуществляться без постоянного присутствия эксплуатационного персонала в зоне размещения технологического оборудования.

Связь между компонентами системы должна осуществляться по физическим и интерфейсным каналам.
