Автоматизированная система управления автономным водоснабжением

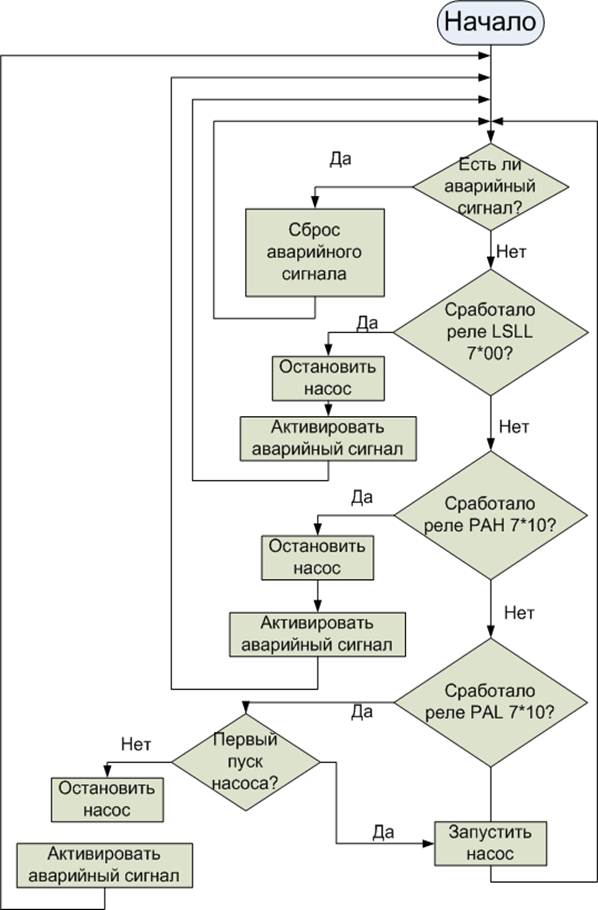

Рисунок 1.3 – Алгоритм работы насосов водяных скважин
1.3.2 Промежуточная емкость необработанной воды
Уровень в промежуточной емкости необработанной воды поддерживается в рабочих пределах реле низкого уровня LSL-0951 (уставка = 300мм). При активации реле низкого уровня входной изолирующий клапан, XV-0951, откр
ывается и на насосы артезианской воды передается команда пуска. Аварийный сигнал передается системе SCADA. Уровень в промежуточной емкости необработанной воды поддерживается в рабочих пределах реле высокого уровня LSH-0952 (уставка = 4140мм). При активации реле высокого уровня входной изолирующий клапан, XV-0951, закрывается и системе SCADA направляется аварийный сигнал. Входной изолирующий клапан промежуточной емкости необработанной воды открывается при активации реле низкого уровня, LSL-0951, и закрывается при активации реле высокого уровня, LSH-0952. Рассмотрим логику работы насосов необработанной воды (42-PU-N001 A/B). В нормальном режиме один из насосов промежуточной емкости необработанной воды, 42-PU-N001 A или B, работает непрерывно. Управление насосами осуществляется вручную с локального пульта управления с дистанционной визуализацией состояния в системе SCADA. Когда уровень в обоих хранилищах питьевой воды достигает уставки реле высокого уровня, LAH-0905 и LAH-0925, работающий насос отключается. На рисунке 1.4 представлен алгоритм работы КИП промежуточной емкости необработанной воды.

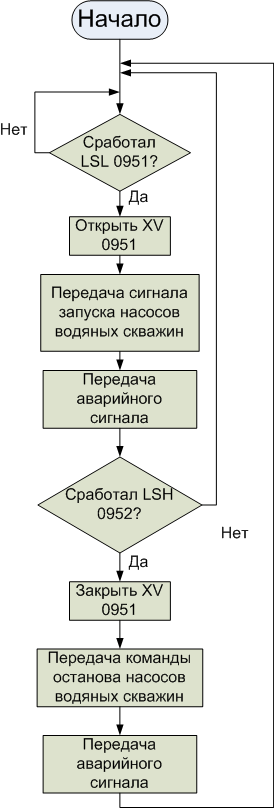

Рисунок 1.4 – Алгоритм работы КИП промежуточной емкости необработанной воды
1.3.3 Блочная установка подготовки питьевой воды
В таблице 1.10 представлен перечень КИП установки подготовки питьевой воды.
Таблица 1.10 – Перечень КИП установки подготовки питьевой воды
|
Перечень КИП | |||||
|
Наименование |
Линия “A” |
Линия “B” | |||
|
Входное давление блочной установки |
PT-7752 | ||||
|
Реле расхода на входе в блочную установку |
FS-7741 | ||||
|
Расходомер на входе линии |
FT-7701A |
FT-7701B | |||
|
Клапан регулирования расхода на входе линии |
FC-7701A |
FC-7701B | |||
|
Датчик давления многослойного фильтра |
DTP-7701A |
DTP-7701B | |||
|
Клапан на входе многослойного фильтра |
BFV-7701A |
BFV-7701B | |||
|
Клапан на выходе многослойного фильтра |
BFV-7702A |
BFV-7702B | |||
|
Клапан верхней дрены многослойного фильтра |
BFV-7703A |
BFV-7703B | |||
|
Клапан входа воды обратной промывки многослойного фильтра |
BFV-7704A |
BFV-7704B | |||
|
Клапан нижней дрены многослойного фильтра |
BFV-7705A |
BFV-7705B | |||
|
Датчик давления фильтра с активированным углем |
DTP-7711A |
DTP-7711B | |||
|
Клапан на выходе фильтра с активированным углем |
BFV-7712A |
BFV-7712B | |||
|
Клапан верхней дрены фильтра с активированным углем |
BFV-7713A |
BFV-7713B | |||
|
Клапан входа воды обратной промывки фильтра с активированным углем |
BFV-7714A |
BFV-7714B | |||
|
Клапан нижней дрены фильтра с активированным углем |
BFV-7715A |
BFV-7715B | |||
|
Расходомер умягчителя |
FT-7721A |
FT-7721B | |||
|
Клапан на входе умягчителя |
BFV-7721A |
BFV-7721B | |||
|
Клапан на выходе умягчителя |
BFV-7722A |
BFV-7722B | |||
|
Клапан верхней дрены умягчителя |
BFV-7723A |
BFV-7723B | |||
|
Клапан входа воды обратной промывки умягчителя |
BFV-7724A |
BFV-7724B | |||
|
Клапан нижней дрены умягчителя |
BFV-7725A |
BFV-7725B | |||
|
Клапан входа рассола умягчителя |
BFV-7726A |
BFV-7726B | |||
|
Реле расхода обратной промывки многослойного фильтра |
LFS-7701A |
LFS-7701B | |||
|
Реле расхода обратной промывки фильтра с активированным углем |
LFS-7711A |
LFS-7711B | |||
|
Реле расхода обратной промывки умягчителя |
LFS-7721A |
LFS-7721B | |||
|
Ультрафиолетовая система |
42-UV-N514 | ||||
|
Реле расхода на выходе блочной установки |
FS-7743 | ||||
|
Реле низкого уровня в хранилище хлора |
LSL-7741 | ||||
|
Входной насос хлора |
42-CIP-7741 | ||||
|
Выходной насос хлора |
42-CIP-7742 | ||||
|
Запасной насос хлора |
42-CIP-7743 | ||||
|
Клапан подачи рассола |
BFV-7761 | ||||
|
Клапан подачи пресной воды |
BFV-7762 | ||||
|
Реле низкого уровня в дозаторе рассола |
LSL-7761 | ||||
|
Реле высокого уровня в дозаторе рассола |
LSH-7761 | ||||
|
Реле высокого уровня в хранилище соли |
LSH-7762 | ||||
