Автоматизированная система управления автономным водоснабжением

ВВЕДЕНИЕ

На сегодняшний день автоматизация производства является неотъемлемой составляющей развития современного общества, символом прогресса. Возможность создания автоматизированных производств и систем управления технологическим процессом, их последовательная увязка по иерархическим уровням и интегрирование в единую систему сбора, обработки данных и оперативного уп

равления позволяют повысить производительность, качество, безопасность, одним словом, повысить эффективность всех звеньев производства. Автоматизация технологических процессов в рамках одного процесса позволяет организовать основу для внедрения комплексных систем управления предприятием.

Рассматривая автоматизированные системы управления технологическим процессом (АСУ ТП), говорят о комплексе программных и технических средств, предназначенных для автоматизации управления технологическим оборудованием на предприятиях. Под АСУ ТП понимается комплексное решение, обеспечивающее автоматизацию основных технологических операций на производстве. Термин «автоматизированный» в отличие от термина «автоматический» подчеркивает возможность участия человека в отдельных операциях, как в целях сохранения человеческого контроля над процессом, так и в связи со сложностью или нецелесообразностью автоматизации отдельных операций. Как правило АСУ ТП имеет единую систему операторского управления в виде пульта управления, средства обработки и архивирования информации о ходе процесса, типовые элементы автоматики: ПЛК, исполнительные устройства, датчики. Для информационной связи подсистем используются промышленные сети. АСУ ТП получили и получают большое распространение, что связано с повышением производительности труда при использовании данных систем.

В дипломном проекте рассматривается существующая система автономного водоснабжения административного здания морского терминала ЗАО «Каспийский Трубопроводный Консорциум - Р». Данная система относится к классу замкнутых АСУ, так как существует обратная связь между выходом объекта управления и входом управляющего устройства, образующая замкнутый контур, обеспечивающий автоматический контроль над состоянием объекта управления. По характеру изменения задающего воздействия данная АСУ относится к системам программного управления, задающее воздействие в которых изменяется по определенному, разработанному алгоритму. Помимо этих критериев, данную систему можно отнести к классу многопараметрических, нелинейных SCADA-систем. Основная задача SCADA – это сбор информации о множестве удаленных объектов, поступающей с пунктов контроля, и отображение этой информации в едином операторском центре. При этом оператор имеет возможность не только пассивно наблюдать за объектом, но и управлять им, реагируя на различные ситуации. Данная система реализует локальное управление системой автономного водоснабжения на основе малоинформативного локального дисплея, расположенного вне административного здания.

Анализ системы выявил ряд недостатков. Требование устранения данных недостатков определяет необходимость проведения данной работы. Рассмотрим существующую АСУ ТП подробнее.

1 КОНСТРУКТОРСКИЙ РАЗДЕЛ

1.1 Схема устройства системы водоснабжения

В данном пункте рассматривается общее устройство системы водоснабжения административного здания морского терминала ЗАО «Каспийский Трубопроводный Консорциум - Р».

1.1.1 Описание системы водоснабжения

Необработанная вода подается тремя скважинными насосами артезианской воды, PU-H003/H004/H005, расположенными в южной Озереевке (г. Новороссийск), в 3,3 км от береговых сооружений, по двум водопроводам диаметром 150 мм на блочную установку подготовки питьевой воды PK-N510. Вода из артезианских скважин вначале проходит в промежуточную емкость для необработанной воды, 42-VE-N001, откуда она перекачивается насосами, 42-PU-N001 A/B, в блочную установку подготовки питьевой воды, PK-N510, для обработки. Очищенная питьевая вода подается в резервуары питьевой воды 42-TK-N001A/B, откуда вода перекачивается в офисное здание блочной установкой для питьевой воды PK-N520. На рисунке 1.1 представлена схема системы автономного водоснабжения.

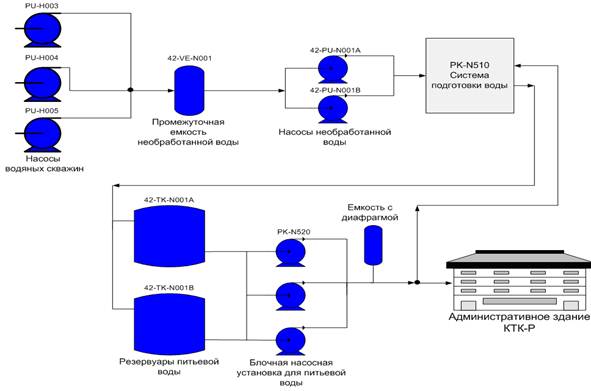

Рисунок 1.1 - Схема системы автономного водоснабжения

Блочная установка подготовки питьевой воды, PK-N510, предусматривается со следующими расчетными и рабочими расходами, представленными в таблице 1.1.

Таблица 1.1 – Параметры блочной установки подготовки питьевой воды

На установке производится питьевая вода со следующими предельными значениями, представленными в таблице 1.2.

Таблица 1.2 – Предельные значения питьевой воды

Двойная система питьевой воды состоит в каждой части из многослойного фильтра, FL-N511 A/B, адсорбера с активированным углем, FL-N513 A/B, и ионообменного умягчителя воды, VE-N512 A/B. Кроме того, в эту блочную установку входят источник ультрафиолетового света, входной насос хлорирования и выходной насос хлорирования для дезинфекции. Предусмотрена возможность частичного байпасирования умягчителей для производства воды с промежуточной степенью жесткости. Двойная система обеспечивает два независимых комплекта емкостей. Фильтры, адсорберы и умягчители рассчитаны на работу в параллельном режиме. Система рассчитана на автоматическую работу с управлением от ПЛК. Необработанная вода подвергается следующей обработке:
