4. Кондиционеры сплит-системы

Для кондиционирования воздуха в жилых и общественных (офисных) помещениях наибольшее распространение получили кондиционеры сплит-систем. Кондиционеры сплит-систем состоят из внешнего блока (компрессорно-конденсаторного агрегата) и внутреннего блока (испарительного). Во внешнем блоке находятся комп

рессор, конденсатор и вентилятор. Внешний блок может быть установлен на стене здания, на крыше или чердаке, в подсобном помещении или на балконе, т.е. в таком месте, где горячий конденсатор может продуваться атмосферным воздухом более низкой температуры. Внутренний блок устанавливается непосредственно в кондиционируемом помещении и предназначен для охлаждения или нагревания воздуха, фильтрации его и создания необходимой подвижности воздуха в помещении.

Блоки соединены между собой двумя тонкими медными трубками в теплоизоляции, которые проводятся, как правило, в подвесных потолках, за панелями или закрываются декоративными пластиковыми коробами. Конструктивное и дизайнерское исполнение внутренних блоков весьма разнообразно, что позволяет решать практически любые задачи по кондиционированию помещений от 15 до 140 м2, учитывая при этом интерьер помещений и индивидуальные требования потребителя.

Внутренние блоки сплит-систем эффективно поддерживают заданную температуру, обеспечивают равномерное распределение воздуха в помещении и работают практически бесшумно. Основным преимуществом кондиционеров сплит-систем является относительная простота конструкции, позволяющая получить достаточно низкую стоимость кондиционера при быстрой и легкой его установке. Недостатком таких кондиционеров можно считать невозможность подачи в помещение свежего воздуха. Только модели большой мощности и настенно-потолочного типа позволяют организовывать подмес небольшого количества свежего воздуха (до 10%). Типология кондиционеров сплит-систем представлена на рис.3.

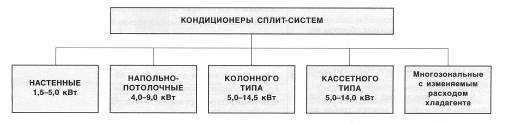

Рис.6. Типология кондиционеров сплит-систем:

Наибольшее распространение получили настенные кондиционеры, в которых к одному наружному блоку подключается один внутренний блок.

При кондиционирования нескольких соседних комнат могут использоваться модели, в которых к одному наружному блоку подключены два внутренних блока и даже три-четыре блока, так называемые мультисплит-системы (Рис.4.).

Рис.7. Настенный кондиционер с тремя внутренними блоками:

Управление работой настенного кондиционера производится с пусльта дистанционного управления рис.5.

Рис.8. Схема пульта дистанционного управления кондиционера серии СР:

Исполнение и возможности пультов управления отличаются друг от друга, но, как правило, все они позволяют:

задать режим работы кондиционера: обогрев, охлаждение, осушку, вентиляцию, а также ночной режим;

определить фактическую температуру в помещении и задать кондиционеру требуемую температуру, которую он должен автоматически поддерживать;

выбрать режим работы вентилятора;

настроить таймер, который включит или выключит кондиционер в заданное время, что позволяет, например, к приходу сотрудников создать необходимые условия и автоматически выключить кондиционер в конце рабочего дня;

автоматически регулировать положение направляющих шторок и изменять таким образом направление воздушного потока.

Мощность настенных кондиционеров ограничена, так как сильная струя холодно-

о воздуха, характерная для кондиционеров большой мощности, может вызвать неприятные ощущения у потребителя.

Поэтому в помещениях, где необходима установка более мощного кондиционера, или в вытянутых помещениях устанавливаются кондиционеры напольно-потолочного,

типа, позволяющие направить сильную струю вдоль стены или потолка и таким образом обеспечить равномерное распределение температуры в помещении рис.6.

Внутренний блок напольно-потолочного кондиционера имеет несколько иной внешний вид и устанавливается на стене или потолке. Пульт управления может быть или дистанционным, или встраиваться в конструкцию внутреннего блока.

Рис.9. Напольно-потолочный кондиционер:

Мощность напольно-потолочных кондиционеров обычно составляет 4-9 кВт по холоду и теплу.

В больших помещениях-залах, ресторанах, холлах, особенно там, где нет подвесных потолков, часто используются кондиционеры колонного типа. Такие кондиционеры имеют холодопроизводительность и создают сильный воздушный поток, который может первоначально подаваться в потолочное пространство, а затем равномерно распространяться на весь объем помещения (рис.7.).

Как правило, такие кондиционеры имеют распределительные жалюзи с автоматическим регулированием направления воздушного потока.

Рис.10. Кондиционер колонного типа серии АРН фирмы SAMSUNG:

Еще один тип кондиционеров сплит-систем - кондиционеры кассетного типа, специально разработанные для больших помещений с подвесным потолком - операционных залов банков, офисов, супермаркетов. Они очень хорошо вписываются в интерьер помещения и во многих случаях их использование - единственное решение проблемы кондиционирования помещения (puc.8).

Внутренний блок монтируется в пространстве за подвесным потолком, при этом видна только декоративная решетка с размерами, как правило, соответствующими стандартному размеру 600 х 600 мм потолочной панели.

Воздух из помещения забирается через центральную решетку внутреннего блока, проходит в нем все виды обработки и далее распределяется по четырем направлениям через регулируемые жалюзи, что обеспечивает равномерный воздухообмен в помещении.

В кассетных кондиционерах предусмотрена возможность подсоединения воздуховодов как для подачи небольшого количества свежего воздуха (до 10%), так и для распределения подготовленного воздуха через дополнительные вентиляционные решетки.

Рис.11. Кассетный кондиционер:

Мощность кассетных кондиционеров обычно составляет 6-13 кВт по холоду и теплу.

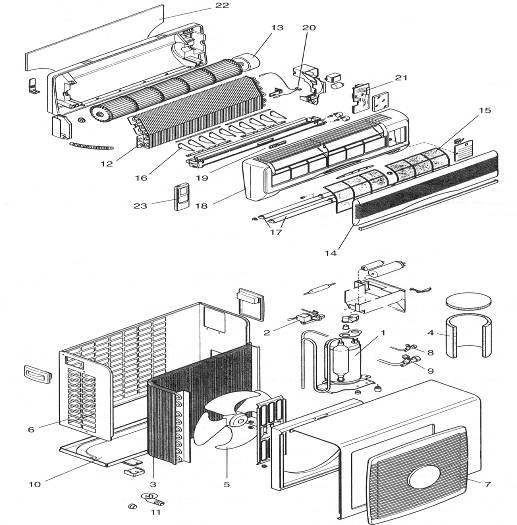

Рис.12. Состав внешнего и внутреннего блоков кондиционера серии СР:

1-компрессор; 2-четырёхходовой клапан; 3-теплообменник-конденсатор; 4-звукоизоляция; 5-вентилятор; 6-кожух; 7-выходная решетка; 8-двухходовой клапан; 9-трехходовой клапан; 10-поддон; 11-сливной патрубок; 12-теплообменник-испаритель; 13-вентилятор тангенциального типа; 14-решетка; 15-входной фильтр; 16-направляющие жалюзи; 17-створки; 18-лицевая панель; 19-светодиоды; 20-датчики температуры; 21-плата управления; 22-монтажная плата; 23-пульт.
