5. Работа современной сплит-системы в условиях низких температур

Если сравнить климатическую карту мира с диаграммой, отражающей количество продаваемых кондиционеров, легко прийти к выводу: в регионах с холодной зимой оседает не более 0,5% всей климатической техники. Действительно, в странах, потребляющих львиную долю сплит-систем, даже в январе столбик термометра ред

ко опускается ниже 3-9 oC тепла. Неудивительно, что большинство фирм, производящих кондиционеры, не испытывает их в условиях низких температур, и основная масса технических каталогов ведущих японских производителей содержит информацию о работе сплит-систем в режиме обогрева до минус 8-9 oС. Любопытно, но это в точности совпадает с абсолютным минимумом температуры, зафиксированным в Токио. При работе этих же кондиционеров в режиме охлаждения обычно приводятся характеристики в диапазоне от +43 до +10.15 oС.

Между тем опыт эксплуатации ряда японских и европейских марок сплит-кондиционеров в суровых российских условиях показывает, что они вполне работоспособны и при более низких температурах. Это важно, т.к. нередко возникает необходимость круглогодичного охлаждения помещений, насыщенных компьютерами, копировально-множительной техникой или другим тепловыделяющим оборудованием.

Использовать в таких случаях кондиционеры типа "Close Control" не всегда целесообразно по чисто экономическим соображениям. Регулировать температуру, подавая холодный наружный воздух, тоже не всегда приемлемо, так как он слишком сух. Это крайне негативно влияет на сложную электронику, приводя к быстрому высыханию изоляционных покрытий со всеми вытекающими последствиями. По этой причине в зимнее время нередко используют обычные сплит-системы, которые не опускают влажность ниже 30%.

Подбор этого оборудования нередко идет "на глазок", с двух-трехкратным превышением мощности охлаждения над существующими теплопоступлениями. Не имея точной информации о снижении холодопроизводительности в условиях низких температур, приходится страховаться, закладывая в проект более мощную, а следовательно, более дорогую технику. Значительные превышения необходимой мощности нехороши и тем, что приводят к быстрому износу кондиционера за счет более частых включений-выключений. По понятным причинам это особенно опасно в зимнее время, когда густеет масло, и каждый лишний пуск не разогретого компрессора сокращает срок его службы.

Зная параметры работы кондиционера на охлаждение в условиях низких температур, подобные проблемы можно избежать. В частности, это позволяет провести специальную адаптацию кондиционера к работе в зимних условиях (низкотемпературное исполнение). Для того, чтобы холодопроизводительность кондиционера оставалась на уровне, близком к номинальному, необходимо регулировать давление конденсации. Оно должно соответствовать наиболее благоприятному значению, достигаемому при температуре наружного воздуха 19-25 oС. Этого проще всего добиться, изменяя скорость вращения вентилятора внешнего блока, в зависимости от температуры конденсации.

А для того, чтобы включение компрессора проходило более гладко, предусматривается подогрев масла в его картере хотя бы до + 10 oС. Опыт показывает, что для этого хватает электротена мощностью 25-30 Вт.

Но гораздо чаще работа систем отопления вызывает нарекания из-за несвоевременного включения-выключения и недостаточно высокой температуры теплоносителя. В стране, где отопительный период длится 7-8 месяцев в году, возможность погреться у кондиционера при температурах ниже минус 5-10 oС волнует многих.

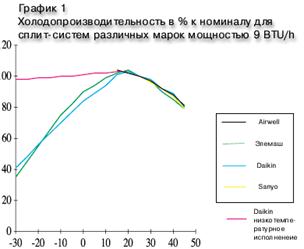

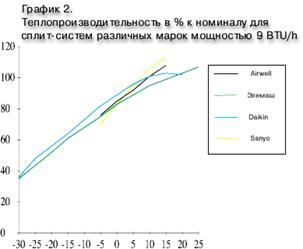

Итак, что же происходит, когда кондиционер работает в условиях низких температур? Реальное тестирование сплит-систем Daikin (в обычном и низкотемпературном исполнении) и "Элемаш", проведенное с интервалом в полтора года на различном испытательном оборудовании, дало результат, изображенный на графиках 1 и 2. Для сравнения показаны результаты заводских испытаний кондиционеров Sanyo и Airwell, приведенные в технических каталогах этих фирм.

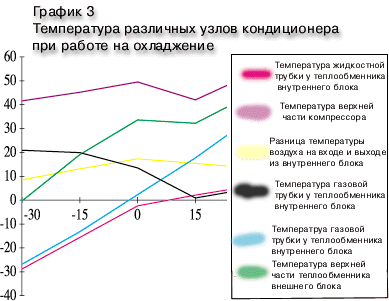

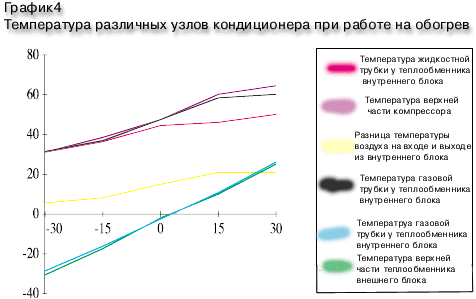

Более подробную информацию о работе сплит-системы в диапазоне температур наружного воздуха от - 30 до +30 oC можно почерпнуть из графиков 3 и 4, полученных при испытаниях кондиционеров "Элемаш", проведенных в лаборатории завода.

Приведенные диаграммы дают некоторую пищу для размышлений.

Даже при температуре наружного воздуха - 30 oС температура компрессора не опускается ниже +30 oС, то есть он сам себя греет. Именно поэтому подогрев картера необходим только при пуске. Это же объясняет, почему, включившись при - 20 oС, кондиционер продолжает работать и при снижении температуры до - 30 oС. В то же время попытка включить "неразогретый" компрессор при - 30 oС может окончиться безрезультатно.

Достаточно низкая производительность кондиционеров, работающих на тепло при отрицательных температурах, во многом объясняет тот факт, что в странах с прохладной зимой кондиционеры для обогрева практически не используют. Об этом достаточно красноречиво говорит таблица 1.

Таблица 1

И действительно, в Средиземноморье и густонаселенных районах Японии температура воздуха редко опускается ниже +5 oС. По этой причине системы отопления просто не предусмотрены, а одну-две прохладных недели вполне можно погреться с помощью кондиционера.
