Расчетная нагрузка на 1м.п. перемычки от собственной массы

gсоб = b·h·с·гf·10/10=0.12·0.14·2500·1.1·10/103=0.462 Кн/м

где b*h=120*140 - сечение перемычки,

с=2500 кг/м3- плотность железобетона,

гf =1.1 для железобетона (таб. 1 СНиП 2.01.07 – 85)

Расчетная нагрузка от массы стены

gст =1/5·t·h·p·гf =1/5·0.64·1.355·1800·1.1·10/103 =3.43 kH/м3

где 1/5 – нагрузка на одну

из пяти перемычек;

t = 0.64 – толщина стены;

p = 1800 кг/м3 – плотность керамического кирпича;

гf = 1,1 – коэф. надежности по нагрузке для каменных конструкций (таб. 1 СНиП 2.01.07 – 85)

h=1.355м - высота стены над перемычкой.

Перемычка работает как однопролетная, свободно лежащая, равномерно нагруженная балка (рис.3).

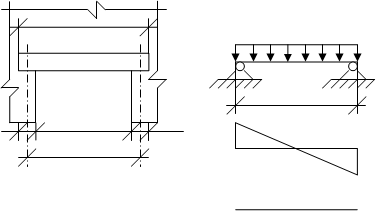

Рис.3. Расчетная схема перемычки.

Конструктивная длина перемычки Lk=1750мм.

Расчетный пролет Lo=Lk-a=1750-265=1485мм

Максимальная поперечная сила Q

Q=q*Lo/2=3.892·1.485/2=2.89 Кн

Максимальный изгибающий момент

M=q*Lo/8=3.892·1.4852/8=1,073 Кн м

4.3 Определение прочностных характеристик материалов

Для бетона класса C20/25:

- нормативное сопротивление бетона на осевое сжатие fck=20МПа и осевое растяжение fctk=1.5МПа(таб.6.1СНБ5.03.01-02)

- расчетное сопротивление на осевое сжатие и осевое растяжение

fcd = fck /гc=20/1.5=13.33 МПа

fctd = fctk/гc=1.5/1/5=1 МПа,

где гc =1.5-частный коэф. Безопасности по бетону для железобетонных конструкций.

Для продольной арматуры класса S400 расчетное сопротивление fcd=365 МПа (таб.6.5.СНБ 5.03ю01-02).

Для поперечной арматуры класса S500 fywd = 295 МПа 9для сварного каркаса из проволочной арматуры).

4.4 Расчет перемычки на прочность по нормальным сечениям

Расчетное сечение перемычки- прямоугольное с двойным армированием.Рабочая продольная арматура класса S400.

Рабочая высота сечения d=h-c=0.14-0.03=0.11м

Определяем

оlim=щ/(1+ fyd/500(1-щ/1.1))=0.743/(1+365/500(1-0.743/1.1))=0.601

Где w=0.85-0.008*13.33=0.743

Определяем

бlim= оlim(1-0.5·оlim)=0.601·(1-0.5·0.601)=0.42

Определяем коэффициент

б0=M/б·fcd·b·d2=1.073·103/0.85·13.33·106·0.12·0.112=0.065

Проверим условие

Условие выполняется, по расчету требуется только растянутая арматура.

По значению б0=0.065 определяем ŋ=0.966

As1=M/ŋ·fyd·d=1.073·103/0.966·365·106·0.11=0.0000277 м2=0,277 см2

Принимаем стержень диаметром 6 мм с As=0.283 см2

Перемычка армируется одним сварным каркасом КР 1 с продольной нижней арматурой диаметром 6 мм, верхней арматурой диаметром 6 мм класса S400.

Рис.4 Поперечное сечение перемычки.

Расчетная поперечная сила на опоре Q=2.89 кН.

Проверяем условие прочности по наклонной полосе между наклонными трещинами, полагая ŋщ1 =1.

Q ≤0,3*ŋщ1*ŋс1*fcd*b*d

Q=2.89 kH <0.3*1*0.867*13.33*103*0.12*0.11=45.77 kH,

Где ŋс1=1-0.01*fcd=1-0.01*13.33=0.867

Условие выполняется, размеры поперечного сечения перемычки достаточны.

Проверяем условие Q≤0.6*fctd*b*d

Q=2.89 кН < 0.6*1*103*0.12*0.11=7.92 кН

Условие выполняется, поперечную арматуру устанавливаем конструктивно.

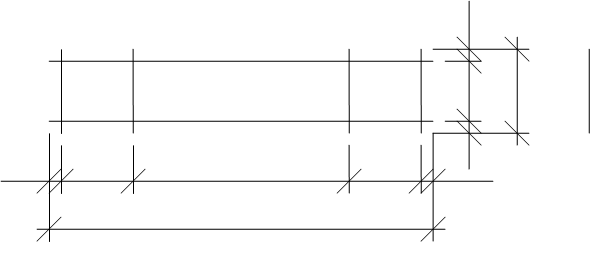

КАРКАС КР-1

1 - ш 6 S400,

2 - ш 6 S400,

3 - ш 4 S500.

5. Расчет ленточного фундамента под наружную стену здания

Исходные данные:

Требуется рассчитать ленточный фундамент под наружную стену по оси 1

5-ти этажного жилого дома.

Кровля – плоская, чердак – теплый проходной, пол – метлахская плитка. Район строительства – г.Горки Могилевской области. УГВ на отметке -2,000. Глубина заложения фундамента d = 2,43м. Грунт – суглинок полутвердый, со следующими характеристиками:

- коэффициент пористости е = 0,55;

- удельное сцепление грунта сn=23 кПа;

- угол внутреннего трения цn=27є;

- удельный вес грунта, залегающего выше подошвы фундамента гII'=16,8кН/мі

- удельный вес грунта, залегающего ниже подошвы фундамента гII=17,4кН/мі

Полезная нагрузка на перекрытие жилого дома pn=1,5кПа (таб.3 СНиП 2.01.07-85)

5.1 Сбор нагрузки на фундамент

Смотри таблицу 1,2,3,4.

Нагрузка от массы 1м пог. стены от отметки -0,320 до отметки 16,920

Нст = 0,320+ 16,920 = 17,24 м;

=17,24·(0,02∙2000+0,15·50+(0,38+0,12)∙1800+0,02∙1800)∙10/10і=169,56 кН/м

=17,24·(0,02∙2000∙1,3+0,15·50∙1,2+(0,38+0,12)∙1800∙1,1+0,02∙1800∙1,3)∙10/ /10і = 189,26 кН/м.

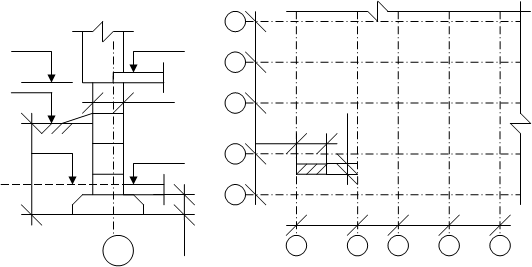

Рис.5 Конструкция фундамента

Рис.6 Грузовая площадь фундамента фундамента

Нагрузка от массы 5-ти стеновых фундаментных блоков

= 0,6·4∙0,6∙2400∙10/10і = 38,88 кН/м;

= = 38,88∙1,1 = 42,77 кН/м.

Полная нагрузка на 1м пог. фундамента по обрезу фундаментной плиты

= 5,031∙3,66+5,3∙3,66+6,56∙3,66∙4+5,47∙3,66+38,88+169,56 = 362,31 кН/м;

= 6,14∙3,66 +6,09∙3,66+7,77∙3,66 ∙4+6,328∙3,66+42,77+189,26 =413,7 кН/м

5.2 Определение ширины подошвы фундамента

Для предварительного определения ширины фундаментной плиты пользуемся табличными значениями расчетного сопротивления грунта ( таб.2 приложение 3[2] ).

Для глины полутвердой R0 = 265,5 кПа.

Определяем ширину фундаментной плиты
