Проектирование железобетонных конструкций 5-ти этажного жилого дома в городе Горки Могилевской области

где=1,2, = 1,08 (при соотношении L/H = 36,6/18,72=1,96>1,5);

k = 1, т.к. характеристики грунта цII и сII определены непосредственными испытаниями;

0,91;4,64;7,14 - для = 27є(таб.4[2]).

1 при b = 1,6<10м.

приведенная

глубина заложения фундамента от пола подвала

hs+hcf*гcf/гЙЙ′=0.35+0.3*24/16.8=0.45 м

Где hs =0,35 м – толщина слоя грунта выше подошвы фундамента со стороны подвала;

hcf =0,3 м - толщина конструкции пола подвала;

dВ =2,5-2,43=0,07 м – расстояние от уровня планировки до пола подвала;

гcf =24 кН/м3 – удельный вес бетонного пола.

Нормативная нагрузка по подошве фундамента с учетом собственной массы фундаментной плиты Рф и массы грунта Pгр.:

где

Определяем среднее давление по подошве фундамента:

Проверяем условие Pср = 243,31 кПа < R=296,67 кПа.

Условие выполнено, окончательно принимаем по каталогу фундаментную плиту марки ФЛ 24.30 (масса 2,71т; длина блока L=2980мм; объем бетона 1,08м3).

5.3 Расчет фундаментной плиты на прочность при продавливании

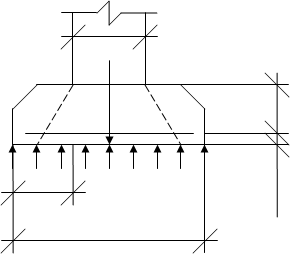

Рис.6 Расчет фундамента на продавливание

Расчетное давление на грунт под подошвой фундамента

Pгр = N/b =413,7/1,6=258,56 кПа

Условно вторая сторона фундамента a = 1м.

Поперечная сила в сечении плиты у грани фундаментного блока:

Требуемая высота сечения плиты из условия прочности при расчете на поперечную силу Q:

где (таб. 6.1[3]).

Расчетная продавливающая сила:

Проверяем условие:

P=64,64кН <

Прочность на продавливание обеспечена.

Проверяем прочность бетона на действие сжимающих усилий:

Q=129,28 кН <

где (таб 6.1 [3]).

Прочность бетона обеспечена.

5.4 Расчет прочности плиты по нормальному сечению

Момент, возникающий в сечении 1-1 у грани стены (рис.5)

Определяем коэффициент :

По таб. 4 Приложения определяем 0,094; 0,952

Граничное значение относительной высоты сжатой зоны бетона определяем по формуле 7.5[3].

где w = 0,85-0,0080,85-0,008∙13,33=0,743

(таб. 6.5[3] для арматуры класса S400).

; условие выполняется.

Площадь сечения арматуры на 1м длины плиты:

Конструктивно принимаем на 1м длины блока 6 Ш14 S400 с шагом 200 мм и .

Поперечная арматура принимается Ш5 S500 с шагом 250мм.

Сетка С-1

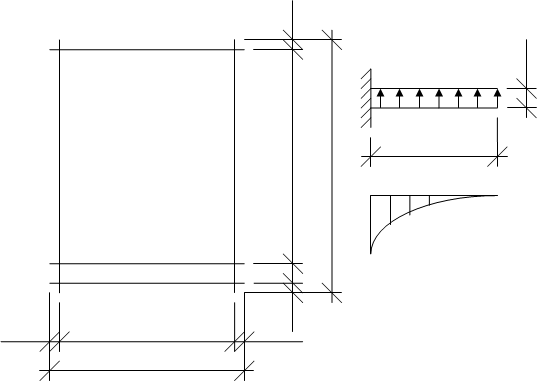

Рис.5 Расчетная схема консоли фундаментной подушки

1 – 16 шт. ш 12 S400 ГОСТ 5781

2 – 7 шт. ш 5 S500 ГОСТ 6727

Заключение

Согласно заданию на проектирование , рассчитаны и законструированы сле дующне элементы : лестничный марш ЛМ-1,брусковая перемычка П-1, ленточный фундамент Фл-1. Технико-экономические показатели по элементам указаны в таб лице 8 .

Технико-экономические показатели

Таблица 8.
