Фундаменты промышленного здания

Расчет размеров подошвы фундаментов необходимо производить на основании сочетания расчетных нагрузок с коэффициентом перегрузки n = 1.

Для назначения размеров подошвы фундаментов промышленных и гражданских зданий применяются аналитические и графические методы. При выполнении курсового проекта будем использовать метод последовательных приближений.

Рис. 6. Схема к определению размеров подошвы фундамента под среднюю колонну промышленного здания.

Первое невыгодное сочетание нагрузок (M max, N), средняя колонна:

Площадь подошвы фундамента в первом приближении равна:

где: 1,2 – коэффициент, учитывающий действие момента сил;

среднее значение удельного веса материала фундамента и грунта на его обрезах;

R0 – расчетное сопротивление грунта основания

d – глубина заложения.

На основание передаются вертикальные, горизонтальные и моментные нагрузки. Поэтому подошву фундамента принимаем прямоугольной формы в плане. Для определения размеров подошвы задаемся соотношением сторон , тогда

принимаем а=3,3 м, b=2,4м.

Вычисляем расчетное сопротивление грунта основания R по формуле (7) [2].

где gс1 и gс - коэффициенты, условий работы,

k - коэффициент, принимаемый равным: k1=1, если прочностные характеристики грунта (j и с) определены непосредственными испытаниями, и k1=1,1, если они приняты по табл. 1-3 рекомендуемого приложения 1 [2];

Мg , Мq , Mc - коэффициенты, принимаемые по табл. 4 [2];

kz - коэффициент, принимаемый равным:

при b < 10 м - kz=1, при b ³ 10 м - kz=z0 /b+0,2 (здесь z0=8 м);

b - ширина подошвы фундамента, м;

gII - осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды), кН/м3 (тс/м3);

g/II - то же, залегающих выше подошвы;

сII - расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа (тс/м2);

d1 - глубина заложения фундаментов бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле

где hs - толщина слоя грунта выше подошвы фундамента со стороны подвала, м;

hcf - толщина конструкции пола подвала, м;

gcf - расчетное значение удельного веса конструкции пола подвала, кН/м3 (тс/м3);

db - глубина подвала - расстояние от уровня планировки до пола подвала, м (для сооружений с подвалом шириной B £ 20 м и глубиной свыше 2 м принимается db = 2 м, при ширине подвала B > 20 м - db = 0).

Максимальное , среднее и минимальное давления по подошве внецентренно нагруженного фундамента должны удовлетворять условиям:

Определяем коэффициент запаса:

Условие выполняется с запасом (kз,1 = 15%), следовательно, размеры подошвы оставляем равными a=3,3 м, b=2,3 м.

Второе невыгодное сочетание нагрузок (N max, M), средняя колонна:

Проверяем размеры подошвы фундамента, a=3,3 м, b=2,4 м:

Давления на основание по подошве фундамента равны:

Определяем коэффициент запаса:

Окончательно принимаем размеры подошвы фундамента a=3,3 м, b=2,4 м.

4.1.8. Проверка прочности подстилающего слоя.

При наличии в пределах сжимаемой толщи основания фундаментов на определенной глубине слоя более слабого грунта, чем вышележащий (несущий) слой, залегающий непосредственно под подошвой, размеры фундаментов должны назначаться с учетом проверки прочности подстилающего слоя [2, 3]. Несоблюдение данных требований может привести к значительным деформациям, а также потери несущей способности основания. О наличии более слабого слоя грунта в основании, по сравнению с вышележащими слоями, можно судить по прочностным характеристикам φ и С, табличному значению расчетного сопротивления грунта основания Rо и модулю общей деформации Ео. Для подстилающего слоя данные характеристики меньше, чем для вышележащих грунтов, залегающих под подошвой фундаментов. В нашем случае: ИГЭ1 (слой залегания фундамента) имеет следующие характеристики

φ = 28 град, С = 0 кПа, Ro = 300 кПа, Ео = 13 МПа. ИГЭ2, ИГЭ3

(подстилающие слои) имеют следующие характеристики φ = 18 град, С = 20 кПа, Ro = 170,33 кПа, Ео = 10,9 МПа.

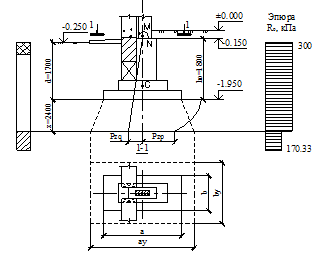

Рис. 4. Схема к определению размеров подошвы фундамента с учетом прочности подстилающего слоя.

При проверке прочности подстилающего слоя должно выполняться условие [3, 8]

где - соответственно напряжения в грунте от собственного веса и внешней нагрузки в уровне кровли подстилающего слоя.

Rz – расчетное сопротивление подстилающего слоя грунта.

Напряжения в грунте от собственного веса на глубине h = 4,1 м равны:

кПа (0,697 кгс/см2).

Для определения дополнительных напряжений в грунте (от внешней нагрузки) на глубине z = 2,4 м от подошвы фундамента находим среднее давление под подошвой фундамента.

кПа.
