Проектирование производственного здания каркасного типа
1. Исходные данные
Одноэтажное однопролетное производственное здание каркасного типа.
Пролет рамы 24 м.
Шаг рам 12 м.
Длина здания 72 м.
Отметка пола рабочей площадки 5.1 м.
Отметка верха колонны 10,2 м.
Технологическая нагрузка на рабочую площадку 2.4 кН/м².
Прогонное решение
Шаг второстепенных пролетов 2 м.
Место строительства Томск.
Тип сече
ния поясов фермы парные уголки.
2. Сбор нагрузок на покрытие производственного здания
Сбор нагрузок производится на 1 м² покрытия производственного здания.
Величина расчетной снеговой нагрузки принимается по (2, п. 5) и равна 1 кН/м². Нормативное значение снеговой нагрузки определяется умножением расчетного значения на коэффициент, равный 0.7. Ветровая нагрузка равна 0,3 кПа.
|
№ п/п |
Наименование нагрузки |
Нормативная нагрузка, кН/м² |
γf |
Расчетная нагрузка, кН/м² |
|
Постоянная | ||||
|
Ограждающие элементы | ||||
|
1 |
Защитный слой из гравия, втопленного в битумную мастику t=10 мм |
0,21 |
1,3 |
0,273 |
|
2 |
Гидроизоляционный ковер из 4 слоев рубероида |
0,2 |
1,3 |
0,26 |
|
3 |
Утеплитель - жесткие минераловатные плиты, γ=2 кН/м, t=200 мм |
0,3 |
1,2 |
0,36 |
|
4 |
Пароизоляция из одного слоя рубероида |
0,05 |
1,3 |
0,07 |
|
Несущие элементы | ||||
|
5 |
Стальной профилированный настил t=0,8 мм |
0,12 |
1,05 |
0,13 |
|
7 |
Прогоны решетчатые пролетом 12 м |
0,15 |
1,05 |
0,16 |
|
8 |
Ферма пролетом 24 м |
0,27 |
1,05 |
0,28 |
|
9 |
Связи по покрытию |
0,08 |
1,05 |
0,084 |
|
Итого постоянная, q |
1,63 |
1,877 | ||
|
Временная (снеговая) нагрузка на покрытие, |
1,68 |
0,7 |
2,4 | |
|
Всего: p+q |
3,34 |
4,277 |
3. Сбор нагрузок на балочную клетку рабочей площадки
|
№ п/п |
Наименование нагрузки |
Нормативная нагрузка, кН/м² |
γf |
Расчетная нагрузка, кН/м² |
|
Постоянная | ||||
|
1 |
Пол асфальтобетонный, γ=18 кН/м³, t=40 мм |
0,72 |
1,3 |
0,94 |
|
2 |
Монолитная железобетонная плита, γ=24 кН/м³, t=150 мм |
3,5 |
1,1 |
3,96 |
|
3 |
Вес второстепенных балок |
0,2 |
1,05 |
0,21 |
|
Временная (технологическая) нагрузка, |
24 |
1,2 |
28.8 | |
|
Всего: p+q |
28,42 |
33,906 |
4. Расчет конструкции рабочей площадки
Компоновочная схема см. лист 6. За основу схемы принимаем балочную клетку, опирающуюся на центрально сжатые колонны. Неизменяемость конструкций рабочей площадки в плоскости главных балок обеспечивается закреплением этих балок к колоннам каркаса здания
В плоскости, перпендикулярной главным балкам, неизменяемость сооружения обеспечивается постановкой связей по колоннам рабочей площадки
4.1 Расчет второстепенной балки

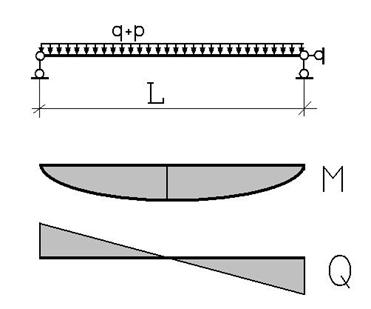

Расчетная схема:
L = 24м.
Второстепенные балки опираются на главные в одном уровне. Нагрузка от монолитного железобетонного настила и технологического оборудования передаётся на второстепенные балки в виде равномерно распределенной. Шаг второстепенных балок равен 2 м.
Нагрузка на балку:
Расчетная
q+p=( q+p)*2=33,906*2=67,812 кН/м
Mmax=1220,6 кН*м
Qmax=406,87 кН
Нормативная
q+p=( q+p)*2=28,42*2=56,84 кН/м
Поперечное сечение балки – двутавр по СТО АСЧМ 20-93 (3).
По (1) принимаем сталь с Ry=24.5 МПа и коэффициент условий работы γc=1.1.
Условие прочности:
Wтр=Mmax/(c1*Ry*γc)
Wx>Wтр
c1 – коэффициент, учитывающий развитие пластических деформаций по(1), принимаем 1.1
Wтр=(1220,6)/(1*24.5*1.1)=4529 см³
Принимаем двутавр 70Ш1
Wx=5036 см³ h=683 мм b=320мм s=13,5 мм t=19 мм.
Проверка прочности балки
σ= Mmax/(c1* Wx)< Ry*γc
(1220,6)/(1,1*5036) <245мПа
220,3мПа<245мПа
