Проектирование пролета в виде арки из балок
1. Исходные данные
Рама с ригелем в виде арки треугольного очертания с затяжкой (арка из балок, Деревягина).
Пролет
Характер теплового режима: отапливаемое здание
Район строительства: г. Енисейск
Снег: 2,24 кН/м2.
α=19,4
2. Расчет клеефанерной панели
Принимаем клеефанерную панель с размерами 5,58´1,38 м. с пятью продольными ребрами, расстояние между которыми составляет 46 см и четырьмя поперечными.
Для облицовки используем водостойкую фанеру dф=0,8 см, hp= 19,2 см.
см (не проходит)Þ hp= 19,2 см.
Сбор нагрузок на 1 м2 панели
|
№ п/п |
Вид нагрузки |
gn, кН/м2 |
gm |
gp, кН/м2 |
|
I |
Постоянная нагрузка | |||
|
1 |
Асбестоцементные листы ОП |
0,15 |
1,1 |
0,165 |
|
2 |
Утеплитель (мин. вата) |
0,068 |
1,2 |
0,082 |
|
3 |
Пароизоляция |
0,02 |
1,2 |
0,024 |
|
4 |
Продольные ребра 0,192×5×0,052×5/1,45= |
0,172 |
1,1 |
0,189 |
|
5 |
Поперечные ребра 0,192×4×0,052×5/5,57= |
0,036 |
1,1 |
0,0396 |
|
6 |
Обшивка из фанеры 0,008×7= |
0,056 |
1,1 |
0,0616 |
|
Итого: |
0,502 |
0,561 | ||
|
II |
Временная нагрузка | |||
|
1 |
Снеговая |
2,24 |
3,2 | |
|
Итого: |
2,742 |
3,761 |
Нагрузка на 1 м погонный:
Находим максимальные внутренние силовые факторы:
;

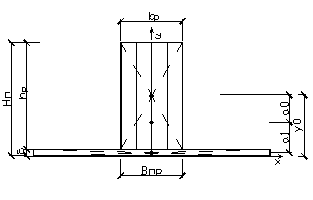

Расчетное сечение клеефанерной панели
d=0,8 см; hp=19,2 см
Вр=0,9×138.2=124.4 см
Впр=4×5,2=20,8 см
Н0=19,2+0,8=20 см
y0=8,7 см
y0/= 11,3 см
· Статический момент площади сечения:
· Расстояние от нижнего края сечения до нейтральной оси:
Þ y0/=11,3 см; yp=1.7 см.
Приведенный момент инерции:
· Приведенный момент сопротивления:
Проверка обшивки в растянутой зоне:
Проверка ребра в сжатой зоне:
,
Проверка фанеры на скалывание вдоль волокон:
Проверка прогиба панели:
2.2 Расчет необходимого числа гвоздей
От сползания по скату плиты удерживаются отрезками металлических уголков, прибиваемых к опорам гвоздями.
Задаемся диаметром гвоздя: dгв=5 мм
Несущая способность гвоздя:
Требуемое количество гвоздей:
гвоздей.
Расстояние от края плиты до первого гвоздя 15d=7,5 см, а между гвоздями 45 см. Длина гвоздя принимаем конструктивно 30d=15 см.
3. Расчет трехшарнирной арки
Нагрузка на покрытие: qp=0,15 кН/м2
Снеговая нагрузка:
- вес снегового покрова на 1 м2 горизонтальной поверхности,
