ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ

Вертикальные камеры проф. Семенова

(башенные камеры вертикального типа)

Длина камеры:

м,

где: lф – длина формы – вагонетки (принимается равной длине изделия +0,5 м на форму),м; l1 – расстояние между стенкой камеры и формой (l1 – 0,5-0,6 м).

Lk=2*6,5+3*0,5=13+1,5=14,5м.

Ширина камеры Вк:

, м.

где: bф –ширина формы, м; b1 – расстояние между стенкой камеры и формой (b1=0,5-0,6 м).

Bk=1,2+2*0,5=1,2+1=2,2.

Высота камеры(надземная часть). Высота камеры не должна превышать 6м.

где: hя – число ярусов в камере,шт; hф – высота формы с изделиями (равна 0,31 м + толщина изделия), м; h1 – высота консоли поворотных устройств и расстояние от формы до пола камеры и потолка ( h1 =0,2 м).

Hk=3*1,51+(3+1)*0,2=5,33м

Количество камер определяют по формуле:

Z=Gгод*τто/ τгод *Vи* nто

где: Gгод – годовая производительность завода или технологической линии, м3/год; τгод – количество рабочих часов в году, час; τто – время тепловой обработки, час; Vи – объем одного изделия, м3; τто – количество изделий, находящихся в камере, шт.

Z=(20000*11)/(340*16*6*1,2*0,24*3)=7,8.

Проверка производительности камеры:

Gк= nто* Vи* τгод/ τто, м3/год

Gк=(3,6*1,2*0,24*340*16)/11=2563,72 м3/год.

Для определения длин зоны подогрева, охлаждения и изотермической выдержки определяем количество изделий, находящихся в зоне изотермической выдержки:

nиз=nто*( τII/ τто),шт

где: τII – время изотермической выдержки, час.

Nиз=3*(7/11)=1,9.

Тогда зону изотермической выдержки можно определить по формуле:

LII = nяII*(hф+h1).

где: nяII - количество ярусов в зоне изотермической выдержки.

LII =3*(1,51+0,2)=5,13.

Зона нагрева и охлаждения:

LI=LIII=Hk-LII, м

LI=5,33-5,13=0,2 м.

Высота машинного отделения, находящегося в подземной части камеры, равна 1,8 м.

Расчет скорости нагрева и охлаждения изделий

1. Общие положения

Цикл тепловой обработки бетона с момента подачи тепла состоит из следующих этапов:

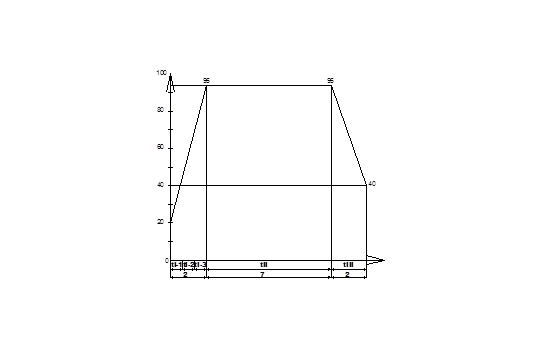

1. Подъем температуры греющей среды от начальной до максимально заданной (); считают, что изменение температуры происходит по линейному закону, т.е. , где - температура среды в момент времени ; - начальная температура; b - скорость подъема температуры в град/час.

2. Выдерживание изделий при максимальной постоянной температуре - изотермический прогрев - (); на этом этапе изделие должно быть равномерно прогрето по сечению, однако какое-то время может происходить выравнивание температур - «центр-поверхность» изделия до достижения температуры среды.

3. Остывание изделий (); на этом этапе температура изделий понижается соответственно заданному режиму понижения температуры тепловой установки.

Особое значение имеет расчет температуры бетона в период нагрева, т.к. на этой стадии температурные градиенты по сечению изделия существенно влияют на процессы структурообразования в бетоне, а также процесс охлаждения, когда возникает опасность появления трещин.

Определяющим параметром в условиях конвективного теплообмена - основного вида теплообмена при тепловой обработке бетона - является коэффициент теплообмена , зависящий от содержания воздуха в паре, характера и скорости движения среды, от температуры среды, состояния поверхности твердого тела, величины температурного перепада между средой и поверхностью изделия и др.

В зависимости от условий теплообмена определяют соответствующие им коэффициенты теплообмена (прил. КП-5).

Для правильного назначения режимов тепловой обработки изделий необходимо знать кинетику температуры в отдельных точках изделия и ее распределение в объеме изделия в различные моменты времени. Эти же данные нужны и для теплотехнических расчетов установок. В результате такого расчета определяют количество и график подачи тепла в установку.

Для этого период нагрева () разбивают на 3 стадии в каждой из которых, в соответствии со средними за стадию параметрами процесса, определяют искомые температуры. При этом принимают во внимание, что конец первой стадии - есть начало второй, конец второй - есть начало третьей и т.д. (в период изотермической выдержки и охлаждения разбивку на стадии не производят).

2. Расчет температуры греющей среды по этапам

Скорость подъема температуры греющей среды:
