Фундаменты мелкого и глубокого заложения
Ssi = 1.32 см
 |

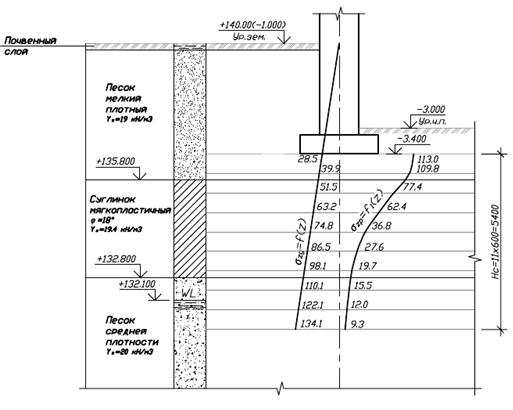

Рисунок 2. Эпюры напряжений в основании фундамента Ф1.
Расчет осадки фундамента Ф3:
Напряжение от собственного веса грунта на уровне подошвы фундамента
:
l × b = 3.3×3 м.
Расчет осадки фундамента выполняем в табличной форме.
Расчет осадок для фундамента Ф3.
Таблица 3
|
№ слоя |
Z, м |
szg |
x=2z/b |
a |
szp |
szpi |
Ei, Мпа |
si, см |
|
0 1 2 3 4 5 6 7 8 9 10 |
0.0 0.9 1.9 2.9 3.9 4.5 5.1 5.6 6.3 7.0 7.6 |
22.8 39.9 57.0 74.1 85.7 97.4 109.0 120.7 132.3 143.9 155.6 |
0.00 0.6 1.3 1.9 2.6 3.0 3.4 3.7 4.2 4.7 5.1 |
1.00 0.885 0.592 0.37 0.24 0.19 0.154 0.131 0.106 0.087 0.075 |
344.6 304.9 204.0 127.5 82.7 65.5 53.1 45.1 36.5 29.9 25.8 |
324.8 254.5 165.8 105.1 74.1 59.3 49.1 40.8 33.3 27.9 |
38.0 12 12 12 30 30 30 30 30 30 |
0.41 1.02 0.66 0.42 0.12 0.09 0.08 0.07 0.05 0.04 |
Ssi = 2.96 см

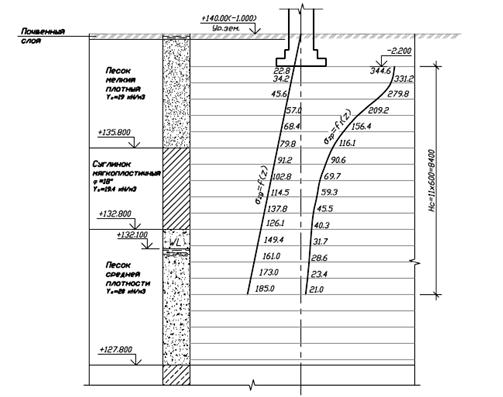

Рисунок 3. Эпюры напряжений в основании фундамента Ф3.
2.4 Расчет осадки фундамента во времени
Сущность расчета заключается в определении величины осадки фундамента в заданные промежутки времени:
Где U – степень консолидации;
S – конечная осадка.
Степень уплотнения определяется по формуле:
где
- коэффициент времени, зависящий от физических свойств грунта, толщины слоя, условий и времени консолидации; определяется по формуле:
откуда
откуда
Здесь:
– коэффициент фильтрации, см/год;
- коэффициент относительной сжимаемости.
Параметры U и
функционально связаны и задаваясь U, можно определить
Расчет осадки фундамента Ф1 во времени.
Расчет будем производить для суглинка.
Вычислим значение коэффициента консолидации:
Задаемся значениями степени консолидации U: 0.2; 0.4; 0.6; 0.8; 0.95.
Вычисляем время по формуле, имея в виду что фильтрация двухсторонняя.
Таким образом, получаем:
= 0.2 х 1.35 = 0.27 см;
= 1.3 х 0.08 = 0.104 года
= 0.4 х 1.35 = 0.54 см;
= 1.3 х 0.31 = 0.40 года
= 0.6 х 1.35 = 0.81 см;
= 1.3 х 0.71 = 0.92 года
= 0.8 х 1.35 = 1.08 см;
= 1.3 х 1.4 = 1.82 года
= 0.95 х 1.35 = 1.28 см;
= 1.3 х 2.8 = 3.64 года

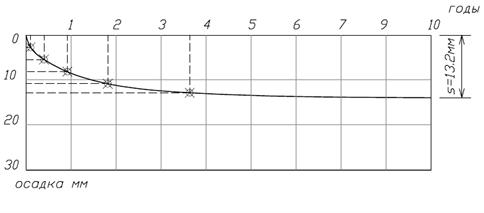

График осадки фундамента Ф1 во времени
Расчет осадки фундамента Ф3 во времени.
Вычислим значение коэффициента консолидации:
Задаемся значениями степени консолидации U: 0.2; 0.4; 0.6; 0.8; 0.95.
Вычисляем время по формуле, имея в виду что фильтрация двухсторонняя.
Таким образом, получаем:
= 0.2 х 3.24 = 0.648 см; = 1.3 х 0.08 = 0.104 года
= 0.4 х 3.24 = 1.296 см; = 1.3 х 0.31 = 0.40 года
= 0.6 х 3.24 = 1.944 см; = 1.3 х 0.71 = 0.92 года
= 0.8 х 3.24 = 2.59 см; = 1.3 х 1.4 = 1.82 года
= 0.95 х 3.24 = 3.078 см; = 1.3 х 2.8 = 3.64 года

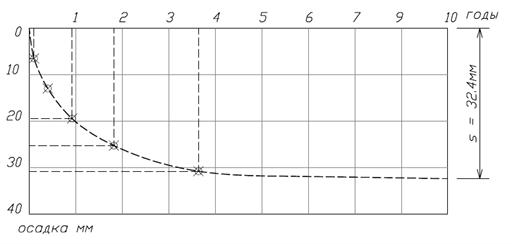

График осадки фундамента Ф3 во времени.
3. Вариант свайных фундаментов
3.1 Выбор типа и конструкции свай и свайного фундамента. Назначение глубины заложения ростверка
Тип свайного фундамента выбирается в зависимости от особенностей конструктивных решений надфундаментных конструкций, характера передачи нагрузки на фундаменты. В нашем случае применяем как вариант фундамента Ф1 Ленточный свайный фундамент состоящий из из свай располагаемых в два ряда и безбалочного мнолитного ростверка, а для фундамента Ф3применяем вариант свайного фундамента под колонны каркасных зданий, состоящие из группы свай и ростверка.
