Фундаменты мелкого и глубокого заложения
Проверяем выполнение условия:
Где
- расчетное сопротивление грунта залегающего непосредственно под подошвой условного фундамента:
Таким образом:
Расчет осадки условного фундамента проводим по методу послойного суммирования. Результаты расчетов сводим в таблицу:
Таблица 4. Расчет осадок для свайного фундамента Ф3
|
№ слоя |
Z, м |
szg |
x=2z/b |
a |
szp |
szpi |
Ei, Мпа |
si, см |
|
0 1 2 3 4 5 6 7 8 9 10 |
0,00 0,6 1.2 1.8 2.4 3.0 3.6 4.2 4.8 5.4 6.0 |
22.8 34.32 45.84 57.36 68.88 80.88 92.88 104.88 116.88 128.88 140.88 |
0.00 0.21 0.42 0.63 0.84 1.05 1.26 1.47 1.68 2.89 2.10 |
1.00 0.968 0.907 0.814 0.689 0.578 0.474 0.397 0.333 0.277 0.238 |
283 273.9 256.7 230.4 195.0 163.6 134.1 112.4 94.2 78.4 67.4 |
278.5 265.3 243.5 212.7 179.3 148.9 123.3 103.3 86.3 72.9 |
30 30 30 30 30 14 14 14 14 14 |
0.45 0.42 0.39 0.34 0.29 0.51 0.42 0.35 0.30 0.25 |
Ssi = 3.72 см
Полученное значение осадки меньше предельно допустимого (8см).

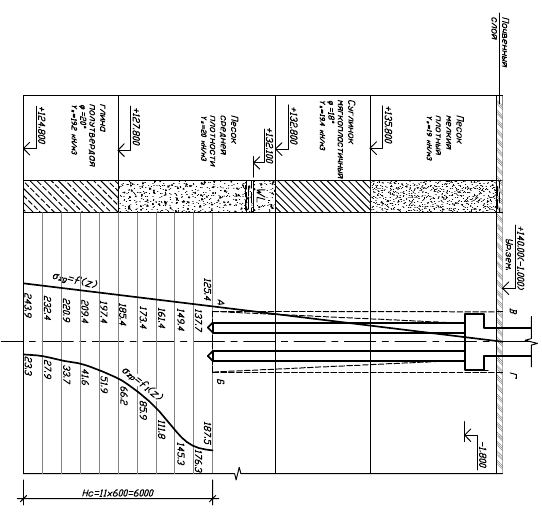

Рисунок 5. Эпюры напряжений в основании свайного фундамента Ф3.
4. Сравнение вариантов фундаментов и выбор основного
4.1 Подсчет объемов работ и расчет стоимости устройства одного фундамента по первому и второму вариантам
Подсчитываем объем работ на устройство фундамента Ф3 мелкого заложения, результаты сводим в таблицу.
Таблица 5
Расчет стоимости устройства фундамента мелкого заложения
|
Наименование работ и конструктивных элементов |
Количество |
Стоимость (руб)[1] |
Ссылка на пункт таблицы[2] | |
|
единицы |
общая | |||
|
Отрывка котлована в сухом грунте в объеме фундамента |
21.8 м3 |
4.1 |
89.38 |
А-I-1 |
|
Устройство деревянного шпунтового ограждения |
36.5м2 |
5.20 |
189.8 |
А-IV-2 |
|
Фундаменты железобетонные отдельные (под колонну) |
8.13 |
21.10 |
171.54 |
Б-II-1 |
|
Гравийная или щебеночная подготовка |
1.0 м3 |
9.3 |
9.3 |
Б-2 |
|
Итого |
460.02 | |||
Подсчитываем объем работ на устройство свайного фундамента Ф3, результаты сводим в таблицу.
Таблица 6
Расчет стоимости устройства фундамента мелкого заложения
|
Наименование работ и конструктивных элементов |
Количество |
Стоимость (руб) |
Ссылка на пункт таблицы | |
|
единицы |
общая | |||
|
Отрывка котлована в сухом грунте в объеме ростверка |
14.36м3 |
4.1 |
58.88 |
А-I-1 |
|
Забивка свай |
6.93м3 |
35,0 |
242.55 |
Б-III-1 |
|
Гравийная или щебеночная подушка |
0.8м3 |
4,5 |
3.6 |
В-I |
|
Устройство ростверка |
6.27 |
21.1 |
132.29 |
Б-II-1 |
|
Итого |
437.32 | |||
4.2 Технико-экономическое сравнение вариантов и выбор основного
По вышеприведенным расчетам видно, что более экономично выгодный вариант – свайный фундамент. Поэтому принимаем за основной вариант свайного фундамента.
4.3 Рекомендации по производству работ, технике безопасности, охране окружающей среды (по выбранному варианту)
Транспортирование свай на стройплощадку и их складирование.
Сваи доставляют на стройплощадку как правило автомобильным транспортом.
В нашем случае перевозка осуществляется автомобилем МАЗ 200В (полуприцеп-платформа), грузоподъмностью 11.5 т., который может перевозить сразу 5 свай. Для разгрузки свай используем автокран КС 230, грузоподъемностью 5т и двухветвевой строп.
Погружение свай.
Для забивки свай используем трубчатый дизель-молот С859 на базе экскаватора.
