Железобетонное каркасное 4-хэтажное здание предприятия связи в г. Лабинске

Находим (6.12)

где

Тогда при

(213,35-183,71)=29,64 кН<110,224 кН и конструктивн

о заданном максимально допустимом шаге поперечных стержней S,

площадь сечения хомутов находят по формуле:

Принимаем для Ø36АIII поперечную арматуру из условий свариваемости Ø8AIII

Тогда

Было принято Ø8AIII, и так как в сечении 4 стержня Ø8AIII, то

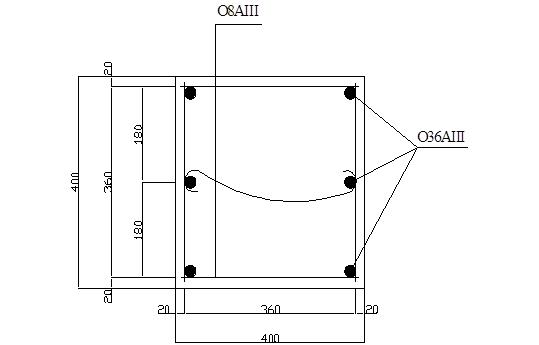

Рисунок 6.1-Сечение колонны

Проверка общей устойчивости здания

- устойчивость обеспечивается,

где п- количество этажей.

Определим прогиб здания

Находим эквивалентную силу Р:

=>

- для каркасных ж/б зданий с ограждающими конструкциями из кирпича, опирающимися поэтажно.

7. Антисейсмические мероприятия

Лестничные клетки в торцах здания воспринимают горизонтальную сейсмическую нагрузку, а так же диафрагма жесткости по середине здания толщиной 160мм, железобетонная, жестко связанная с колоннами (см. чертеж).

Жесткие узлы железобетонного каркаса здания усилены применением сварных сеток и замкнутых хомутов. На стыке колонн, применяющиеся к жестким узлам рамы на расстоянии, равном полуторной высоты сечения колонн, армируются поперечной арматурой (хомутами) с шагом не более 100 мм, а для рамных систем с несущими диафрагмами - не реже чем через 200мм.

Жесткость здания в поперечном направлении обеспечивается рамами (колонны и монолитная плита), лестничными клетками в торцах здания и диафрагмой жесткости в середине здания.

В продольном направлении жесткость обеспечивается продольными рамами (колонны и монолитная плита).

В соответствии с рекомендациями СНиП диафрагма жесткости и лестничные клетки расположены симметрично относительно центра здания.

В качестве ограждающих стеновых конструкций применяются легки стеновые панели из керамзитобетона δ=350мм.

Наружные стеновые панели и внутренние перегородки не должны препятствовать деформации каркаса. Между поверхностями стен и колонн каркаса должен предусматриваться зазор не менее 20 мм. По всей длине стены в уровне плит покрытия должен устраиваться антисейсмические пояса, соединяющиеся с каркасом здания.

В местах пересечения торцовых и поперечных стен с продольными стенами должны устраиваться антисейсмические швы на всю высоту стен.

Расстояние между хомутами стеновых элементов (колонн) в местах стыкования рабочей арматуры внахлестку.

Кладка самонесущих стен в каркасных зданиях должна быть I или II категории, иметь гибкие связи с каркасом, не препятствующие горизонтальным смещениям каркаса вдоль стен.

Между поверхностями стен и колонн каркаса должен предусматриваться зазор не менее 20 мм. По всей длине стены в уровне плит покрытия и верха оконных проемов должны устраиваться антисейсмические пояса, соединенные с каркасом здания.

В местах пересечения торцовых и поперечных стен с продольными стенами должны устраиваться антисейсмические швы на всю высоту стен.

Лестничные и лифтовые шахты каркасных зданий следует устраивать как встроенные конструкции с поэтажной разрезкой, не влияющие на жесткость каркаса, или как жесткое ядро, воспринимающее сейсмическую нагрузку.

Для каркасных зданий высотой до 5 этажей при расчетной сейсмичности 7 и 8 баллов допускается устраивать лестничные клетки и лифтовые шахты в пределах плана здания в виде конструкций, отделенных от каркаса здания. Устройство лестничных клеток в виде отдельно стоящих сооружений не допускается

В уровне перекрытий и покрытий должны устраиваться антисейсмические пояса по всем продольным и поперечным стенам, выполняемые из монолитного железобетона или сборными с замоноличиванием стыков и непрерывным армированием. Антисейсмические пояса верхнего этажа должны быть связаны с кладкой вертикальными выпусками арматуры.

В зданиях с монолитными железобетонными перекрытиями, заделанными по контуру в стены, антисейсмические пояса в уровне этих перекрытий допускается не устраивать.

Антисейсмический пояс (с опорным участком перекрытия) должен устраиваться, как правило, на всю ширину стены; в наружных стенах толщиной 500 мм и более ширина пояса может быть меньше на 100-150 мм.

Высота пояса должна быть не менее 150 мм, марка бетона1 - не ниже 150.

Антисейсмические пояса должны иметь продольную арматуру 4d10 при расчетной сейсмичности 7-8 баллов и не менее 4 d12 - при 9 баллах.

В сопряжениях стен в кладку должны укладываться арматурные сетки сечением продольной арматуры общей площадью не менее 1 см2, длиной 1,5 м через 700 мм по высоте при расчетной сейсмичности 7-8 баллов и через 500 мм - при 9 баллах.

Участки стен и столбы над чердачным перекрытием, имеющие высоту более 400 мм, должны быть армированы или усилены монолитными железобетонными включениями, заанкеренными в антисейсмический пояс.

1 В СНиП по проектированию бетонных и железобетонных конструкций марка бетона заменена на класс.

Рисунок 7.1 - Стык колонн с монолитным перекрытием
