Аналоговые перемножители напряжения

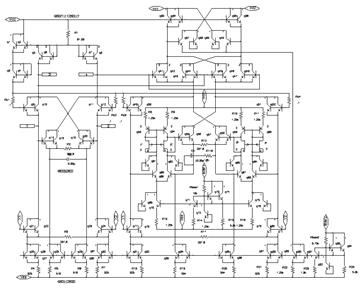

Рис. 5.7. Принципиальная электрическая схема низковольтного АП на основе элементной базы АБМК НПО «Интеграл»
Таблица 5.1
Характеристики аналоговых перемножителей
Характеристики | lspan=6 >
Типы аналоговых перемножителей напряжения (производитель) | |||||
AD632А (AD) |
AD835AN/AR (AD) |
AD834J (AD) |
525ПС1 (RUS) |
Рис. 5.1 (Пульсар) |
Рис. 5.4 (Интеграл) | |
Коэффициент передачи |
|
мА |
мА |
|
|
мА |
Ошибка перемножения, % |
±1 (Х и У <10 В) |
– |
±0,5 (Х и У <1 В) |
±1 |
±0,01 |
±0,008 |
Нелинейность по каналу Х, % |
±0,4 (Х=20 мВ, У=10 В) |
±0,3 (Х=±1В, У=1 В) |
±0,5 |
– |
±0,015 |
±0,01 |
Нелинейность по каналу У, % |
±0,2 (У=20 мВ, Х=10 В) |
±0,1 (У=±1В, Х=1 В) |
±0,5 |
– |
±0,015 |
±0,01 |
Прямое прохождение, f=50 Гц, Х=0 (Y=0), дБ, Y=1 В (Х=1 В) |
-80 дБ (-50 дБ) |
-46 (-60) |
0,2 % (0,1 %) (от масштабной шкалы вых. тока) |
-46 (-46) |
-76 дБ (-50 дБ) |
-80 дБ (-60 дБ) |
Полоса пропускания (-3дБ), МГц |
1 |
250 |
500 (в режиме удвоителя частоты |
1 |
1000 |
320 |
Разность фаз между каналами X и У, не более, град (в полосе частот) |
– |
0,2 (на частоте 3,58 МГц) |
– |
– |
– |
±0,1 (до частоты 100 МГц) |
Скорость нарастания, В/мкс |
20 |
1000 |
– |
– |
– |
600 |
Подавление несущей в режиме балансного смесителя, дБ (частота несущей) |
– |
-70 (10 МГц) -40 (50 МГц) |
-70 (10 МГц) -50 (100 МГц) |
-46 |
-70 (10 МГц) -50 (100 МГц) |
-70 (10 МГц) -50 (100 МГц) |
Спектральная плотность шума, нВ/Ö`Гц |
800 |
50 |
16 |
– |
20 |
12 |
Максимальное выходное напряжение, В |
± 11 |
Макс. вых. ток 7,5 мА |
Макс. вых. ток 8,4 мА |
– |
±10 |
Макс. вых. ток 4 мА |
Выходное сопротивление, Ом |
0,1 |
– |
– |
30 |
– | |
Максимальное входное напряжение (при заданной линейности), В |
±10 |
±1,4 |
±1,3 |
±10 |
±10 |
±1 |
Входной ток, мкА |
0,8 |
10 |
45 |
– |
40 |
30 |
Разность входных токов, мкА |
0,1 |
2 |
– |
– |
2 |
1 |
Входное сопротивление, МОм |
10 |
0,1 |
0,025 |
0,02 |
0,02 |
0,025 |
Напряжение питания, В |
± 15 |
±5 |
± 4 ¸ ± 9 |
±15 |
±15 |
±5 |
Потребляемый ток, мА |
4 |
16 |
11 от +Епит 28 от -Епит |
5,6 |
18 |
16 |
В таблице 5.1 приведены параметры аналоговых перемножителей, выпускаемых отечественной и зарубежной промышленностью и разработанных на основе рассмотренных методов. Характеристики разработанных АП получены по результатам моделирования. Статистические исследования в среде PSpice, проведенные по методу Монте-Карло и для наихудшего случая для разброса параметров компонентов ± 5 %, показывают, что параметры ухудшаются не более чем в 3 раза.
Особое место в ряду рассматриваемых АП занимают перемножители для очень низкого напряжения питания – не более ± 1,5 В. В этом случае на возможность использования линеаризующих цепей накладываются ограничения по синфазному сигналу. Так, если в качестве базовой взять схему АП, приведенную на рисунке 2.2, допустимый диапазон изменения сигнала на входах можно определить следующим образом.
