Малообъёмные масляные и вакуумные выключатели

При отключении больших и средних токов образовавшаяся разность давлений между подкамерного пространства и верхней частью бачка оказывается достаточной для того, чтобы создать эффективное поперечное дутьё после открытия поперечных щелей. При отключении малых токов поперечное дутьё в каналах получается слабым, гашение дуги затягивается и завершается с помощью дополнительных радиальных струй дутья

из масляных карманов в верхней части камеры. После окончания гашения дуги продолжается вытеснение мосла под действием упругой воздушной подушки из стального резервуара. В результате каналы камеры быстро очищаются от газов и камера подготавливается для работы в цикле АПВ.

А процессе отключения газы, выходящие из бака, увлекают за собой частицы масла, которые задерживаются маслоотделителем и масло возвращается обратно в бак. Когда камера заполнится маслом, выключатель готов для выполнения следующего цикла операций. Бестоковая пауза при АПВ для этих выключателей довольно большая – 0,5 с.

В выключателе ВМП-10 всего 4,5 кг масла, качество которого должно отвечать обычным требованиям к изоляционному маслу. Если масло будет сильно загрязнено, а каналы камеры обуглены, то станет возможным перекрытие между контактами в отключённом положении.

Для смягчения удара при отключении выключателя в раме имеется масляный буфер.

Выбор масляных выключателей проводят по следующим условиям:

Номинальное напряжение;

Длительный номинальный ток;

Номинальный ток отключения:

симметричный;

асимметричный;

Номинальный ток динамической устойчивости:

симметричный (эффективное значение)

асимметричный (максимальное значение)

Номинальный тепловой импульс

(термическая устойчивость)

Примечания:

- действующее значение периодической составляющей тока КЗ в момент расхождения дугогасительных контактов;

- номинальный ток отключения;

- апериодическая составляющая тока КЗ в момент расхождения контактов;

- номинальное значение относительного содержания апериодической составляющей в отключаемом токе КЗ;

- наименьшее время от начала короткого замыкания до момента расхождения дугогасительных контактов;

- действующее значение предельного сквозного тока КЗ;

- амплитудное значение предельного сквозного тока КЗ;

- начальное значение периодической составляющей тока КЗ в цепи выключателя;

- ударный ток КЗ в цепи выключателя;

- тепловой импульс по расчёту.

Описание и работа вакуумных выключателей

Вакуумные выключатели BB/TEL (в дальнейшем - выключатели) предназначены для работы в комплектных распределительных устройствах (КРУ) и камерах стационарных одностороннего обслуживания (КСО) внутренней и наружной установки класса напряжения до 20 кВ трехфазного переменного тока 50 Гц для систем с изолированной и заземленной нейтралью. Вакуумные выключатели серии BB/TEL-10 защищены патентом № 2020631 от 30.09.1994 г. В основе конструктивного решения выключателя лежит использование пофазных электромагнитных приводов с «магнитной защёлкой», механически связанных общим не несущим нагрузку, валом-синхронизатором. Параллельно соединённые катушки электромагнитных приводов фаз выключателя при выполнении команд подключаются к предварительно заряженным конденсаторам в блоках управления (далее БУ/TEL). Такая конструкция позволила достичь следующих отличительных особенностей по сравнению с традиционными вакуумными выключателями (ВВ): высокий механический и коммутационный ресурс;

малое энергопотребление по шинам оперативного напряжения (заряд и поддержание в параметрах конденсаторных емкостей «ВКЛ», «ОТКЛ»);

малые габариты и вес;

лёгкость и простота адаптации в любые типы КРУ, КСО;

возможность использования в широком диапазоне питающего оперативного напряжения вторичных цепей;

необслуживаемость на протяжении всего срока эксплуатации.

низкая трудоемкость производства и, как следствие, умеренная цена.

Вакуумные выключатели BB/TEL имеют сертификаты соответствия стандарту международной электротехнической комиссии МЭК 56, сертификат соответствия ГОСТ 687-78.

Для управления выключателями отделение устройств управления промышленной группы «Таврида Электрик» выпускает блоки управления серий BU/TEL, БУ/TЕl.

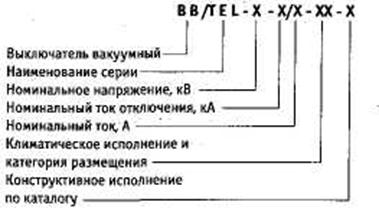

Структура условного обозначения выключателей

Пример записи обозначения выключателя напряжением 10 кВ с номинальным током отключения 12,5 кА, номинальным током 630 А , климатического исполнения У2, конструктивного исполнения 45 по каталогу: Выключатель вакуумный ВВДЕ1.-10-12,5/630-У2-45 ИТЕА674152.003ТУ.

Основные части и узлы в отличие от большинства существующих выключателей, в основу устройства BB/TEL заложен принцип раздельного управления контактами вакуумных дугогасительных камер фаз аппарата. Данный принцип позволил существенно уменьшить количество движущихся частей привода.

Вакуумные дуга гасительные камеры установлены внутри полых опорных изоляторов, закрепленных на общем основании. Подвижные контакты дугогасительных камер жестко соединены со своими Приводами посредством изоляционных тяг, которые также располагаются внутри опорных изоляторов. Таким образом, все элементы конструкции полюса имеют общую ось симметрии, вдоль которой совершают 1 возвратно-поступательное движение детали механизма. Это позволяет существенно упростить кинематическую схему BB/TEL, отказаться от применения нагруженных шарнирных и рычажных звеньев, что, в свою очередь, делает возможным создание коммутационного аппарата с высоким механическим ресурсом, не требующего обслуживания и регулировки в течение всего срока службы. Приводы фаз располагаются внутри основания выключателя. Они механически соединены между собой посредством общего вала, который выполняет три функции: Обеспечивает синхронизацию фаз, предохраняя от неполнофазных режимов работы Приводит в действие вспомогательные контакты выключателя
