Малообъёмные масляные и вакуумные выключатели

Цель работы: изучение конструкции, принципа действия и области применения малообъёмных масляных выключателей.

Основные понятия:

Выключатели – это аппараты, предназначенные для отключения и включения цепей при любых режимах работы энергоустановки.

В сетях переменного тока энергосистем используются следующие типы выключателей высокого напряжения: масляные, воздушные, электромагнитны

е, элегазовые, вакуумные и тиристорные.

В масляных выключателях контакты размыкаются в масле и дуга гасится с помощью газового автодутья, т.е. вследствие воздействия на дугу струи газов, получающихся в процессе разложения масла под воздействием высокой температуры дуги. Применение получили масляные выключатели двух типов: 1) многообъёмные и 2) малообъёмные.

В многообъёмных масляных выключателях масло является не только газогенерирующей средой, но используется в качестве изоляции. С помощью масла осуществляется изоляция токоведущих частей от заземлённого бака выключателя, токоведущих частей разноимённых фаз друг от друга, а так же изоляция между контактами в отключённом положении выключателя.

В малообъёмных выключателях масло используется только для гашения дуги, поэтому его количество принимается минимально возможным из условия гашения дуги, а изоляция токоведущих частей осуществляется при помощи воздуха и керамических или органических изоляционных материалов. Благодаря малому объёму масла и весьма прочной конструкции баков, выключатели можно считать взрыво- и пожаробезопасными. Это обстоятельство увеличивает безопасность обслуживания выключателей и значительно упрощает их установку в закрытых распределительных устройствах.

Во всех малообъёмных выключателях имеются дугогасительные камеры, наиболее часто с поперечным дутьём. В зависимости от напряжения и мощности отключения выключатели имеют один или несколько разрывов в фазе.

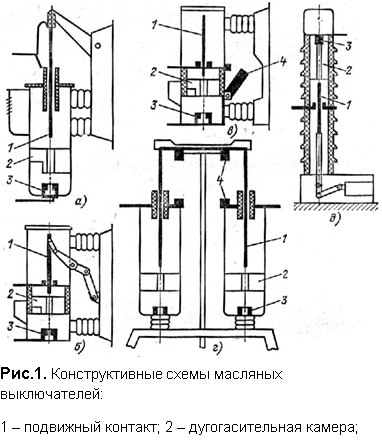

Контакты выключателей для внутренней установки находятся в бачке (горшке), отсюда сохранилось название выключателей «горшковые». Самое широкое применение в сетях 6-10 кВ нашли выключатели подвесного типа (рис.1 а, б, в). В этих выключателях корпус крепится на фарфоровых изоляторах к общей раме для всех трёх полюсов. В каждом полюсе предусмотрен один разрыв контактов в дугогасительной камере.

По типу, показанному на рис.1 а, изготавливаются выключатели ВМГ-10 (выключатель масляный подвесной), а ранее изготавливались выключатели ВМГ-133.

По конструктивной схеме приведённой на рис.1 б, изготавливаются выключатели серии ВМП на напряжение до 35 кВ включительно. При больших номинальных токах предусматривают рабочие контакты снаружи выключателя, а дугогасительные – внутри металлического бочка (рис.1 в). При больших отключаемых токах на каждый полюс имеется два дугогасительных разрыва (рис.1 г). По такой схеме выполняются выключатели серии МГГ и МГ на напряжение до 20 кВ включительно.

Массивные внешние рабочие контакты позволяют рассчитать выключатель на большие номинальные токи (до 9500 А). При напряжении 35 кВ и выше корпус выключателя выполняется фарфоровым (рис.1 д, серия ВМК – выключатель масляный колонковый). В выключателях 35, 110 кВ предусмотрен один разрыв на полюс, при больших напряжения – два разрыва и более. Малообъёмные масляные выключатели изготавливаются на напряжение до 500 кВ включительно и номинальную мощность до 10000 МВ·А.

Рассмотрим подробнее конструкцию широкораспространённых масляных выключателей серии ВМП-10 (рис.1 б, рис.2). Эти выключатели имеют различное исполнение в зависимости от их назначения, например у выключателя ВМП-10к привод поставляется отдельно, а выключатели ВМПП и ВМПЭ имеют соответственно пружинный и электромагнитный привод типа ППМ-10 и ПЭ-11.

Включатель типа ВМП-10 рассчитан на номинальное напряжение 10 кВ, номинальный длительный ток 1500 А, номинальный ток отключения 20 кА, полное время отключения не превышает 0,14 с.

В настоящее время номинальный ток этой серии увеличен до 3200 А, а мощность отключения до 500 МВ·А. С номинальным током отключения 31,5 кА. Конструктивная схема такого выключателя показана на рис.1 в.

Все три полюса выключателя монтируются на одной сварной раме и разделяются между собой изоляционными перегородками.

Каждый полюс состоит из бака цилиндрической формы, выполненного из прочного влагостойкого изоляционного материала – эпоксидной смолы. Концы цилиндра заармированы металлическими фланцами. С помощью маслоуказателя трубки контролируется уровень масла в баке. На верхнем фланце укреплён корпус из алюминиевого сплава, заканчивающийся маслоуказателем. Последний снабжён газоотводным отверстием, направляющим газы вверх в сторону от токоподводящих шин. Оба фланца – верхний и нижний – закрыты крышками, причём верхняя крышка снабжена отверстием, закрытым пробкой, для долива масла, а нижняя крышка – маслопускным отверстием с пробкой.

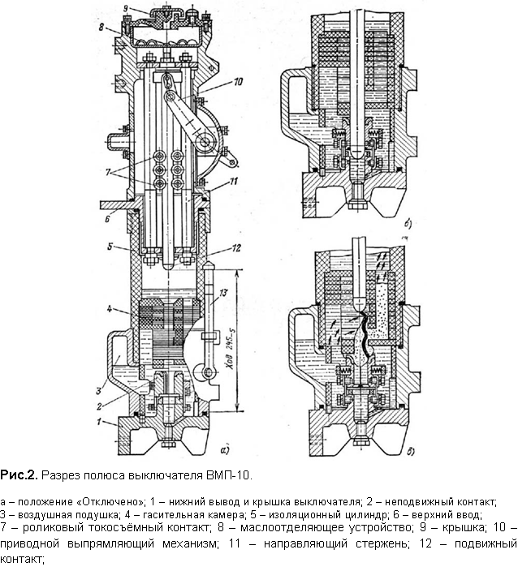

Крепление бачков на раме осуществляется с помощью опорных изоляторов, имеющих внутреннее эластичное крепление арматуры. На раме расположены: общиё для трёх полюсов приводной вал с рычагами, отключающие пружины, масляный и пружинный демпферы. Разрез нижней части бака полюса выключателя представлен на рис.2.

Неподвижный розеточный контакт расположен внутри крышки нижнего фланца. Подвижный контактный стержень подвешен к верхнему фланцу и связан с передаточным механизмом. Подвод тока к подвижному стержню осуществлён с помощью роликового устройства, создающего скользящее контактное соединение. Передаточный механизм и роликовое устройство размещаются в корпусе выключателя. Контакты снабжены тугоплавкими наконечниками, что значительно повышает их дугостойкость и значительно увеличивает срок службы.

Внутри цилиндра, над розеточным контактом, расположена дугогасительная камера поперечного дутья. Камера представляет собой пакет круглых пластин из электрокартона, фибры и гетинакса. Верхняя часть камеры снабжена масляными карманами, а нижняя – тремя поперечными дутьевыми каналами, расположенными один над другим и сообщающими с помощью вертикальных каналов подкамерное пространство с верхней половиной бачка. Подкамерное пространство сообщается, кроме того, с добавочным резервуаром в виде стального стакана с воздушной подушкой, укреплённого на нижнем фланце бачка. Упругая воздушная подушка в стальном стакане сглаживает пульсацию давления в дугогасительной камере и убыстряет очищение её каналов от газов после окончания гашения дуги.

Во включённом положении ток идёт по вводу, неподвижному розеточному контактному элементу, подвижному контакту и через роликовое устройство и направляющие неподвижные стержни выходит к верхнему вводу.

При отключении выключателя, когда освобождается запирающее устройство привода, вал выключателя под действием отключающих пружин быстро поворачивается, поднимая контактный стержень вверх.

Между контактами выключателя образуется дуга, вызывая газообразование в подкамерном пространстве. На первой стадии процесса отключения до момента открытия первой поперечной щели давление газов в подкамерном пространстве растёт (стадия замкнутого газового пузыря). На второй стадии щели поочерёдно открываются и возникает дутьё, направленное поперёк дуги, и дуга гаснет. Время гашения дуги при отключении больших и малых токов изменяется от 0,015 до 0,025 с.
