Реальная разрешающая сила линзы (оптической системы), как правило, ниже разрешающей силы, вычисленной по последней формуле, так как всякая линза обладает, в той или иной степени, аберрациями.

Разрешающую способность оптических приборов определяют при помощи тест-объектов абсолютного контраста в виде так называемых мир. Штриховая мира представляет собой набор групп семейств штрихов. В предел

ах одной группы штрихи четырёх семейств ориентированы друг по отношению к другу под углом 45° и являются параллельными и одинаковыми по ширине. Ширина штрихов от группы к группе убывает в геометрической прогрессии. Каждая группа миры имеет свой номер. По прилагаемой таблице, зная номер группы, можно определить расстояние между двумя соседними одноименными штрихами в группе.

Для определения разрешающей силы линзы (оптической системы) мира располагается перед линзой на расстоянии, много большем фокусного расстояния линзы (телескопа, глаза, оптической системы).

Полученное уменьшенное изображение миры рассматривают с помощью окуляра, который, как известно, ни в коей мере на разрешающую силу объектива не влияет. При рассматривании изображения мир отыскивают такую группу семейств штрихов, в пределах которой штрихи всех четырёх направлений видны ещё раздельными, то есть не сливающимися в один общий серый фон. Определив номер этой группы, по таблице определяют расстояние между соседними одноименными штрихами. В этом случае реальная разрешающая сила линзы определится: , то есть

где – расстояние от миры до линзы в мм;

– расстояние между одноименными штрихами, выраженное в мм.

Определенная таким образом реальная разрешающая сила объектива всё же может оказаться заниженной по сравнению с истинным её значением. Это объясняется тем, что в качестве прибора, определяющего качество изображения миры, использовался глаз, сам имеющий ограниченный предел разрешения (для нормального глаза ).

Определим условия, при которых разрешающая сила глаза не будет влиять на результат определения разрешающей силы объектива. Положим, что изображение в объективе трубы разрешаемых им штрихов рассматривается через окуляр под углом не меньшим . В этом случае и изображение штрихов на сетчатке глаза также будет ещё не сливающимся.

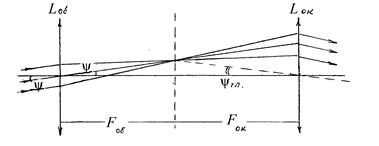

Из чертежа хода лучей (рис. 3) можно определить аналогично .

Отсюда

или ;

где - увеличение трубы.

Таким образом, приступая к определению разрешающей силы объектива необходимо убедиться, что предел разрешения объектива трубы по крайней мере не меньше .

В том случае, если , то определенная из опыта величина может не отражать истинное значение разрешающей силы объектива трубы, но является в этом случае разрешающей силой системы "зрительная труба - глаз".

Рис. 3 .

Для уменьшения величины за испытываемой трубой устанавливается другая зрительная труба, такая, чтобы их общий коэффициент увеличения () позволил бы получить выполнение неравенств: ,

где - увеличение трубы,- увеличение нивелира.

Вторая зрительная труба на разрешающую силу первой не оказывает влияния.

А. Определение предела разрешения глаза. Став перед мирой так, чтобы расстояние между глазом и мирой было, например, 1 метр, отыскивают такую группу семейств штрихов, в пределах которой штрихи всех четырёх направлений разрешаются (наблюдение ведется для того глаза, которым смотрят в трубу, второй глаз - закрыт). По номеру группы определите с помощью таблицы расстояние между одноименными штрихами и вычислите предел разрешения глаза: .
