Внутренний фотоэффект

Преобразователи, построенные на принципе преобразования излучения от внешнего источника, взаимодействующего с исследуемым объектом, называют активными. В качестве внешних источников в активных преобразователях используются светодиоды, твердотельные и полупроводниковые лазеры. В последнее время в сочетании с волоконными элементами начали использоваться волоконно-оптические лазеры.

Таким обра

зом, специфической функцией фотоэлектрических преобразователей является преобразование оптического излучения в электрический сигнал. Эта функция выполняется разнообразными приемниками излучения, которые в основном относятся к двум группам - собственно фотоэлектрическим и тепловым.

К фотоэлектрическим относятся приемники с внешним и внутренним фотоэффектами.

Группу приемников с внешним фотоэффектом составляют вакуум- газонаполненные фотоэлементы и фотоумножители. Исторически были первыми практическими фотоэлектрическими преобразователями созданы во времена развития вакуумной электроники, имели кислотно-цезиевый или сурмяно-цезиевый фотокатод. Однако при бесспорных достоинствах этой группы преобразователей - высокая чувствительность (фотоумножители, газонаполненные фотоэлементы) и высокое быстродействие (вакуумные фотоэлементы и фотоумножители) - они обладают и бесспорными недостатками (необходимость высоких питающих напряжений и существенные габариты), что делает предпочтительным использование в современных датчиках полупроводниковых фотоприемников с внутренним фотоэффектом.

Простейшим представителем этой группы фотоэлементов являются фоторезисторы, действие которых основано на зависимости их фотопроводимости от интенсивности и спектрального состава падающего на них излучения. Технологически фоторезисторы формируются в виде поликристаллических пластинок.

Большой селективностью и избирательной чувствительностью характеризуются монокристаллические фоторезисторы. Охлаждение фоторезисторов повышает их чувствительность в сторону длинноволнового излучения.

Зависимость фототока в цепи фоторезистора нелинейна, причем нелинейность зависит от освещенности. Постоянная времени прессованных резисторов наибольшая, у монокристаллических - наименьшая. С ростом освещенности инерционность уменьшается. Главным достоинством фоторезисторов является простота их устройства и низкая стоимость, главным недостатком - заметная инерционность (по сравнению с другими фотоэлектрическими преобразователями) и температурная и временная нестабильность.

Фотоэлектрические приемники, в которых под действием излучения возникает фото-ЭДС, называются вентильными фотоэлементами, или фотоэлементами с запорным слоем. Они выполняются на основе полупроводниковых р-n переходов и могут использоваться не только в вентильном, но и в диодном режиме - с внешним источником обратного напряжения, поданного на фотодиод. Структура фотодиода представлена на рисунке 2.2. На рисунке 2.3 представлены спектральные характеристики германиевого (1) и кремниевого (2) фотодиодов. Кремний и германий являются основными материалами для изготовления фотодиодов.

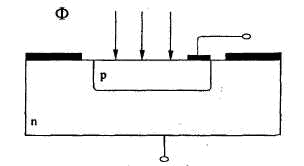

Рисунок 2.2 – Структура фотодиода

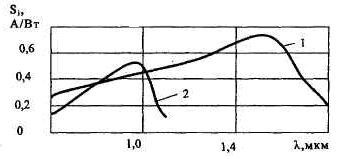

Рисунок 2.3 - Спектральные характеристики германиевого (1) и кремниевого (2) фотодиодов

Обратный ток кремниевых р-n переходов существенно меньше, чем германиевых. Поэтому порог чувствительности кремниевых фотодиодов порядка 10-13 . 10-14 Вт/Гц1/2, германиевых - порядка 10-12 Вт/Гц1/2. Кремниевые фотодиоды работают в более широком интервале температур.

В диодном режиме фотоприемники имеют существенные преимущества по сравнению с вентильным режимом (большее быстродействие, лучшая стабильность, больший динамический диапазон, большая чувствительность в ИК-области). Недостатком диодного режима является наличие темнового тока. На рисунке 2.4 представлены частотные характеристики кремниевых фотодиодов р-типа (а) в вентильном и диодном режиме и n-типа (б) в диодном режиме.

Рисунок 2.4 - Частотные характеристики фотодиода на основе кремния р-типа (а) n-типа (б) при напряжении 1 - 0 В; 2 - 1 В; 3 - 4 В; 4 - 10 В; 5 - 100 В; 6 - 15 В; 7 - 150 В

Существуют важные разновидности фотодиодов: p-i-n диоды - а, лавинные - б, гетерофотодиоды - в (рисунок 2.5) и др.

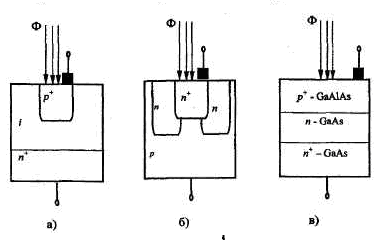

Рисунок 2.5 – Структура p-i-n, лавинного и гетерофотодиода

В p-i-n имеются три области - сильнолегированная n+- область, область с малой концентрацией примеси (i-область) и сильнолегированная р+- область. В лавинных фотодиодах реализуется усиление тока, обусловленное умножением числа носителей за счет ионизации атомов кристаллической решетки.

Гетерофотодиоды используют слоистую структуру из разных полупроводниковых материалов.

Преимущество этих трех реализаций состоит в том, что достигается высокая чувствительность при высоком быстродействии.

На рисунке 2.6 показана спектральная характеристика гетероэпоксиального p-i-n диода с гетеропереходом тонкого р-слоя Ga1-хAlxAs и р и n слоев GaAs. Видно, что фотодиоды такого вида с успехом могут использоваться в видимой и ультрафиолетовой области спектра. Такие фотодиоды имеют расширенный температурный диапазон использования.

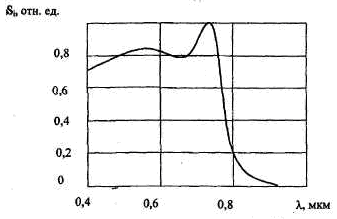

Рисунок 2.6 - Спектральная характеристика p-i-n-диода с гетеропереходом Ga1-хAlxAs - GaAs

Лавинные фотодиоды на основе кремния обладают внутренним усилением до 103, высокой чувствительностью до 1 А/Вт на длине волны λ= 0,9 мкм, малой инерционностью - до 0,5 нс, низким порогом – до 10-15 Вт/Гц1/2. Биполярный фототранзистор имеет два р-n перехода. Фотовоспринимающей частью является освещаемая часть перехода база - коллектор (рисунок 2.7). Следует только иметь в виду, что во столько же раз, на столько фоторезистор усиливает фототок и во сколько увеличивается интегральная чувствительность по сравнению с аналогичным фотодиодом, уменьшается предельная частота, т.е. произведение коэффициента усиления на ширину полосы остается неизменным и соответствует этой величине для фотодиода. Спектральные характеристики фототранзисторов из германия и кремния аналогичны характеристикам фотодиодов.

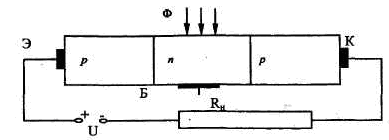

Рисунок 2.7 - Структура биполярного фототранзистора

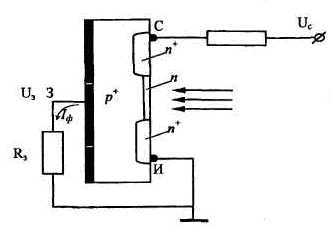

Рисунок 2.8 - Структура полевого фототранзистора

Структура полевого фототранзистора представлена на рисунке 2.8. Такие транзисторы характеризуются высоким входным сопротивлением (до 106 Ом) и имеют хорошие пороговые характеристики, высокое быстродействие (вследствие отсутствия инжекции и диффузионной емкости на входе). Эти фототранзисторы имеют лучшую температурную стабильность и повышенную радиационную стойкость по сравнению с биполярными фото-транзисторами.
