Полистирол
Исследования, проводящиеся крупнейшими фирмами-производителями стирола, позволяют постепенно совершенствовать технологию его производства. Применяются три типа реакторов дегидрирования – адиабатические с неподвижным слоем катализатора, трубчатые изотермические и секционные.
Поиски новых путей синтеза стирола, по-видимому, не являются совершенно безнадежными. Так, опубликовано сообщение о
пуске в Испании установки производства стирола мощностью 79,4 тыс. т/год, работающей по следующей схеме: этилбензол в мягких условиях окисляется в гидроперекись этилбензола, которая затем взаимодействует с пропиленом в присутствии нафтената молибдена, образуя метилфенилкарбинол и окись пропилена. Метилфенилкарбинол выделяют и дегидратируют в стирол. Таким образом, установка производит стирол, и окись пропилена (50 % от выпуска стирола). Хотя запатентовано много других способов получения стирола, включая прямой пиролиз нефти, проблема выделения продукта из смеси компонентов с близкой температурой кипения до сих пор остается неодолимым препятствием для промышленного внедрения. Правда, и в этом; направлении возможны принципиально новые решения, например, японская фирма «Тогау» сообщила о разработке высокоэффективного процесса экстрактивной ректификации стирола из фракций, образующихся при пиролизе бензина в этилен и содержащих обычно до 30–35 % стирола, около 52 % ксилола и его изомеров, а также этилбензол и другие компоненты. Конкретные детали процесса неизвестны, но авторы утверждают, что при производстве мощностью 20 тыс. т/год себестоимость стирола, получаемого в этом процессе, будет на 30–40 % ниже обычной [3].
Товарный стирол обычно содержит 99,6–99,7 % основного продукта и в большинстве случаев используется для проведения полимеризации без какой-либо предварительной очистки. В лабораторных условиях, когда к воспроизводимости результатов предъявляют высокие требования, стирол очищают вакуум-перегонкой. Стирол весьма плохо растворяет воду (таблица 5), так что специальной очистки от нее при радикальной полимеризации обычно не требуется. Для проведения ионной полимеризации стирол осушают, используя слабощелочные осушающие реагенты – окись кальция, силикагель, сернокислый или хлористый кальций [7].
Ярко выраженная склонность стирола к спонтанной (термической) полимеризации, протекающей по радикальному механизму, часто заставляет
Таблица 5 – растворимость воды в стироле и стирола в воде
Температура, °C | Растворимость воды, вес % | Растворимость стирола, вес % |
25 40 60 80 | 0,07 0,10 0,14 0,18 | 0,031 0,040 0,051 0,062 |
применять при его хранении ингибиторы типа гидрохинона (или n-mpem-бутилпирокатехина). Ингибиторы препятствуют также окислению стирола на воздухе и накоплению в нем перекисей, однако они эффективны при температурах ниже 100 °С [3].
Полимеризация стирола. Процесс состоит из трех стадий. Вначале в некоторых из многих молекул, содержащихся в реакционном сосуде, благодаря повышенной температуре и присутствию катализатора расщепляются двойные связи. Иными словами, эти молекулы активируются (первая стадия полимеризации). Затем активные частицы активируют следующие молекулы стирола, соединяются с ними, образуя цепь (следующая стадия).
Рост цепи прекращается, если соединяются две растущие цепи или если к растущей цепи присоединяется другой остаток, например фрагмент катализатора. Эта стадия называется обрывом цепи.
5.Структура полистирола
Первичные ламели имеют значительную поверхностную энергию, поэтому происходит их агрегация, приводящая к образованию монокресталов - более сложных надмолекулярных образований. При кристаллизации из расплава или концентрированного раствора полимера наиболее общего типа вторичного кристаллического образования является сферолит (рисунок 3), имеющий кольцевую или сферическую форму и достигающую гигантских размеров до 1см. В радикальных или сферических сферолитах каркас формируется из ленточных, кристаллических образований направленных от центра к периферии [6].
Рисунок 3 – Надмолекулярная структура полимеров: г) сферолитная лента (изотактический полистирол)
Полученные обычным способом поливинилхлорид, поливинилфторид и полистирол обладают гораздо меньшей степенью кристалличности и имеют более низкие температуры плавления; у этих полимеров физические свойства сильно зависят от стереохимической конфигурации. Полистирол, полученный методом свободнорадикальной полимеризации в растворе, является атактическим. Этот термин означает, что если ориентировать углеродные атомы полимерной цепи, придав ей, правильную зигзагообразную форму, то фенильные боковые группы окажутся распределенными случайным образом по одну и по другую сторону вдоль цепи (как это показано на рисунке 4). При полимеризации стирола в присутствии катализатора Циглера образуется изотактический полистирол, отличающийся от атактиче-ского полимера тем, что в его цепях все фенильные группы расположены по одну или по другую сторону цепи. Свойства атактического и изотактического полимеров различаются весьма существенно. Атактический полимер можно формовать при значительно более низких температурах, и он растворим в большинстве растворителей намного лучше изотактического. Существует много других типов стереорегулярных полимеров, один из которых назван синдиотактическим; в цепях этого полимера боковые группы расположены попеременно то по одну, то по другую сторону цепи, как это показано на рисунке 4 [5].

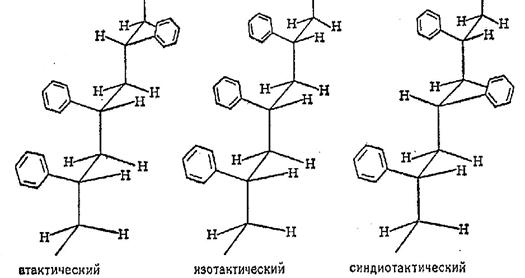

Рисунок 4 – Конфигурации атактического, изотактического и синдиотактического полистирола [5]
6. Способы отверждения, температура стеклования
Температура стеклования (Тст) соответствует температуре, при которой возникает подвижность сегментов полимерных цепей.
В таблице 6 приведены значения температур стеклования полистирола. Эти данные показывают влияние скорости нагревания от Тст.
Таблица 6 – Температура стеклования полистирола [3]
Тст полистирола, °C | Скорость нагревания, град/мин |
89 – 100 101 108 113 – – 106 – | ~0,1 ~0,1 ~1 10 10 10 16 20 40 40 |
