Для уменьшения удельного объемного электрического сопротивления в диэлектрические жидкости и растворы полимеров (клеев) вводят различные растворимые в них антиэлектростатические вещества, в частности, соли металлов переменной валентности высших карбоновых, нафтеновые и синтетические жирные кислоты. Хороший эффект защиты диэлектрических поверхностей от статического электричества дает покрытие их

электропроводящими эмалями, удельное электрическое сопротивление, которых 1 — 10 МОм·м.

· Снижение интенсивности возникновения зарядов статического электричества достигается соответствующим подбором скорости движения веществ, исключением разбрызгивания, дробления и распыления веществ, отводом электростатического заряда, подбором поверхностей трения, очисткой горючих газов и жидкостей от примесей.

Безопасные скорости транспортирования жидких и пылевидных веществ в зависимости от удельного объемного электрического сопротивления (pv) нормируются "Правилами защиты от статического электричества". Так, для жидкостей с ρv<0,1 МОм·м установлена допустимая скорость u10 м/с, при ρv1000 МОм·м — до 5 м/с, а при ρv >1000 МОм·м, скорость устанавливается для каждой жидкости отдельно. Наиболее опасны по диэлектрическим и другим свойствам этиловый эфир, сероуглерод, бензол, бензин, этиловый и метиловый спирты. При подаче в резервуары и цистерны жидкостей сливную трубу необходимо удлинить до дна приемного сосуда и направить струю вдоль его стенки. Жидкости должны поступать в резервуары, как правило, на отметке ниже уровня содержащегося в них остатка жидкости. При первоначальном заполнении резервуаров жидкость подают со скоростью до 0,5—0,7 м/с.

· Отвод зарядов статического электричества, накапливающихся на людях. Во взрывоопасных производствах для предотвращения опасных искровых разрядов, которые возникают вследствие накопления на теле человека зарядов статического электричества при контактном или индуктивном воздействии наэлектризованного материала или элементов одежды, необходимо обеспечить стекание этих зарядов в землю. К основным мерам, способствующим выполнению этого требования относятся устройство электропроводящих полов; обеспечение работающих средствами индивидуальной защиты (специальной антиэлектростатической обувью и одеждой); заземление помостов и рабочих площадок, ручек дверей, поручней лестниц, рукояток приборов, машин и аппаратов.

Заземленные рукоятки, поручни, помосты являются только дополнительными средствами отвода зарядов с тела человека.

Если рабочий выполняет работу в неэлектропроводной обуви, сидя, заряды статического электричества, накапливающиеся на его теле, отводят с помощью антиэлектростатического халата в сочетании с электропроводной подушкой стула, либо с помощью легкоснимающихся электропроводных браслетов, соединенных с землей.

Для обеспечения непрерывного отвода зарядов статического электричества с тела человека во взрывоопасных помещениях полы должны быть электропроводными, т. е. сделанными из материалов с удельным объемным сопротивлением не более 106 Ом·м [5].

К непроводящим покрытиям относятся асфальт, резиновый настил из нормальной резины, линолеум, нормальные террацевые плиты. Проводящими покрытиями являются бетон толщиной 30 мм, специальные бетон и пенобетон, ксилолит, настил из резины с пониженным сопротивлением, специальные террацевые плиты и другие покрытия.

При проведении работ внутри емкостей и аппаратов, где возможно создание взрывоопасных паро-, газо- и пылевоздушных смесей, недопустимо использование комбинезонов, курток и другой верхней одежды из электризующихся материалов.

4. Вопрос 69. Воспроизвести схему подачи воды от электрических насосов и пожарных помп для тушения пожара

Установка водяного пожаротушения состоит из:

· источника водоснабжения (резервуар, водоем, городской водопровод и т.д.);

· пожарных насосов (предназначенных для забора и подачи воды в напорные трубопроводы);

· всасывающих трубопроводов (соединяющих водоисточник с пожарными насосами);

· напорных трубопроводов (от насоса до узла управления);

· распределительных трубопроводов (проложены в пределах защищаемого помещения);

· узлов управления, устанавливаемых в конце напорных трубопроводов;

· оросителей.

Кроме перечисленного, исходя из проектных решений, в схему установок пожаротушения могут быть включены:

· бак с водой для заливки пожарных насосов;

· пневмобак для поддержания постоянного давления в сети установки пожаротушения;

· компрессор для подпитки пневмобака воздухом;

· спускные краны;

· обратные клапаны;

· дозировочные шайбы;

· реле давления;

· манометры;

· вакуумметры;

· уровнемеры для измерения уровня в резервуарах и пневмобаке;

· другие приборы сигнализации, управления и автоматики.

Принципиальная схема установки водяного пожаротушения приведена на рисунке:

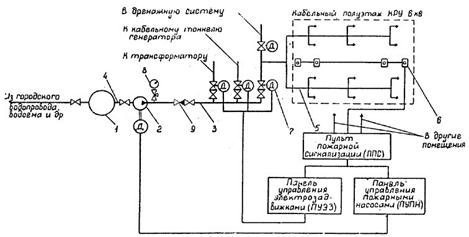

Принципиальная схема установки водяного пожаротушения:

1 — резервуар хранения воды; 2 — пожарный насос (ПН) с электроприводом; 3 — напорный трубопровод; 4 — всасывающий трубопровод; 5 — распределительный трубопровод; 6 — пожарный извещатель (ПИ); 7 — узел управления; 8 — манометр; 9 — обратный клапан (ОК)

Для подачи воды при тушении пожара используют стационарные и передвижные установки. К стационарным системам относятся внутренний и внешний противопожарный водопровод, спринклерные и дренчерные установки. Передвижными установками являются пожарные автомобили, укомплектованные ручными или лафетными водяными стволами, мотопомпы для забора воды из внешних водоемов.

Подача воды из систем противопожарного водоснабжения осуществляется через стволы или оросители, которые создают сплошные, капельные, распыленные и мелкораспыленные водяные струи. На производстве наиболее широко используются спринклерные и дренчерные установки, пожарные стволы или оросители, которые подключаются через гидранты к пожарным системам водопровода или к пожарным автомашинам.

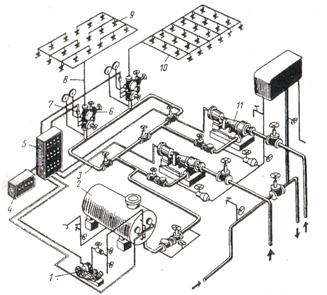

Схема спринклерной установки пожаротушения

1 — компрессор; 2 — пневмобак; 3 — магистральный трубопровод; 4—приемная станция пожарной сигнализации; 5 — щит управления и контроля; 6 — контрольно-сигнальный клапан; 7—сигнализатор давления; 8 — питательный трубопровод; 9—оросители (спринклеры); 10—распределительный трубопровод; 11— центробежный насос
