Общие требования к методам измерения микроклимата и их оценки

Введение

Измерение параметров микроклимата проводится на рабочих местах и рабочей зоне в начале, в середине и в конце рабочей смены. При колебаниях микроклиматических условий, связанных с технологическим процессом и другими причинами измерения, проводятся с учетом наибольших и наименьших величин термических нагрузок на протяжении рабочей смены.

Измерения выполняют

ся не менее 2-х раз в год (в теплые и холодные периоды года) санитарным надзором, а также, при принятии в эксплуатацию нового технологического оборудования, внесении технических изменений в конструкцию действующего оборудования, организации новых рабочих мест и т. д.

При проведении измерений в холодный период года температура наружного воздуха не должна превышать среднюю расчетную температуру, в теплый период – не ниже средней расчетной температуры, принятой для отопления и кондиционирования согласно оптимальным и допустимым параметрам.

Измерение параметров микроклимата на рабочих местах проводятся на высоте 0,5-1,0 м. от пола – при работе сидя, 0,5м. от пола – при работе стоя.

В помещении с большой плотностью рабочих мест при отсутствии источников локального тепловыделения, охлаждения и влаговыделения измерения проводятся, равномерно по всему помещению. При этом, в помещении до 100 м2 должно быть не менее 4х зон оценки, а площадью до 400 м2 – не менее 8. В помещениях площадью свыше 400 м2 – количество замеров определяется расстоянием между ними, которое не превышает 10 м.

При наличии нескольких источников инфракрасного излучения на рабочем месте производится определение направления максимума потока от источника. Измерения выполняются через каждые 30-450С вокруг рабочего места для определения максимального облучения. При этом, приемник прибора располагают перпендикулярно падающему потоку энергии.

Приборы для измерения температуры

Для измерения температуры воздуха в обычных условиях применяются термометры ртутные или спиртовые.При измерении температуры выше 00С следует пользоваться ртутными термометрами, т.к. ртуть при нагревании расширяется равномерно, а спирт – неравномерно. При температуре ниже 00С ртуть густеет, поэтому рекомендуется применять спиртовые термометры. В случае необходимости регистрации температуры окружающего воздуха во времени, применяются термографы. Приемной частью термографов М-16С и М-16Н является изогнутая биметаллическая пластинка, связанная при помощи рычага и стрелки с пером. Запись температуры проводится на ленте, опоясывающей барабан, продолжительность одного оборота составляет для М-16С – 26 ч, для М-16Н – 176 ч. Для измерения температур при наличии тепловых излучений применяют парные термометры.

Термоанемометры типа ТА-8М и ЭА-2М используется как для определения температуры, так и для определения скорости движения воздуха.

Интенсивность тепловых излучений можно определить актинометром, принцип работы которого основан на термоэлектрическом эффекте (при неравенстве температур в контактах замкнутой электрической цепи возникает ток, величина которого пропорциональна разности температур на термопарах) или парном термометре.

Приборы для измерения температуры воздуха не должны обладать погрешностью более 5% при измерении продолжительностью не более 5 мин (рис.2.2.2.и 2.2.3.).

Приборы для измерения влажности воздуха

Для измерения влажности применяется психрометры, которые состоят из двух ртутных термометров: сухого и влажного. Резервуар влажного термометра окутан марлей или другой гигроскопической материей, конец которой опущен в воду. За счет испарения влаги температура на влажном термометре понижается. Отличие в показаниях влажного и сухого термометров тем больше чем меньше относительная влажность и обусловлено отводом тепла от влажного термометра за счет испарения влаги. Только при относительной влажности равной 100% показания термометров совпадают.

Относительную влажность определяют по выведенным формулам пересчета или номограмме, зная показания холодного и влажного термометров.

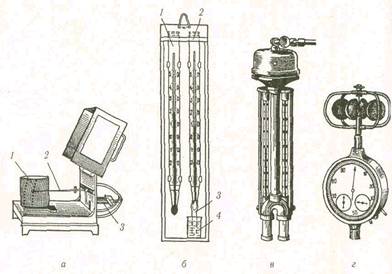

Рис. Приборы для измерения параметров микроклимата

а — термограф: 1.— барабан; 2 —указатель; 3 — пластина биметаллическая;

б — психрометр Августа: 1 — «сухой» термометр; 2 — «влажный» термометр;

3 — марля; 4 — кювета с водой; в — аспирационный психрометр;

г — чашечный анемометр.

Для прямого определения относительной влажности используют гигрометры, принцип работы которых основан на способности человеческого волоса, изменять свою длину во влажном и сухом воздухе. Для регистрации изменения относительной влажности во времени используют самопишущие приборы и гигрографы.

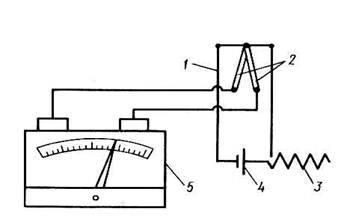

Рис. Термоанемометр:

1 – датчик; 2 – термопара; 3 – реостат; 4 – батарея нагрева; 5 –гальванометр.

Приборы для измерения скорости движения воздуха

Замер скорости движения воздуха проводят различными видами анемометров: крыльчатыми, типа АСО-3 (скорость потока от 0,3 до 0,5 м/с), чашечными, типа МС-13 и индукционными, типа АРН-49 (скорость в пределах 1-20 м/с), термоанемометрами и кататермометрами (скорость не больше 0,5м/с). Термоанемометры позволяют измерять незначительные колебания потоков воздуха и температуры по объему помещения.

Для измерения интенсивности теплового излучения используют актинометры и радиометры.

Измерение абсолютного давления воздуха производится барометрами и барографами. Барометры могут быть по принципу действия: ртутные, пружинные и специальные анероиды.

Параметры микроклимата оцениваются:

-как оптимальные, если средние значения и результаты не менее 2/3 измерений находятся в пределах оптимальных величин;

-как допустимые, если средние значения и результаты не менее 2/3 измерений находятся в пределах допустимых величин;

-как несоответствующие, если средние значения и результаты более 2/3 измерений не соответствуют допустимым.

Комплексную оценку состояния микроклимата при изменяющихся одновременно параметрах производят по величине эквивалентно-эффективной температуры. Эквивалентно-эффективная температура – это такая температура воздуха, которая соответствует определенному сочетанию трех параметров микроклимата. Их сочетание может создавать комфортные или дискомфортные микроклиматические условия, которые ведут к перегреву или переохлаждению организма. Оценить метеорологические условия можно по температуре сухого и влажного термометров и по скорости движения воздуха, используя номограмму для рабочей зоны производственных помещений (рис 2.2.4.).

В настоящее время установлены диапазоны возможных сочетаний температуры и скорости движения воздуха в производственных помещениях в теплый период для различной производственной одежды. При повышении температуры воздуха от26 до 280С скорость воздуха должна увеличиться от 0,5 до 3м/с. Но всегда можно подобрать скорость движения воздуха и его относительную влажность, когда сочетание трех параметров составляет комфортные условия при данной температуре.
