Антропометрические и физиологические характеристики человека

Правильное конструирование рабочих зон определяется соответствием их с оптимальным полем зрения рабочего и определяется дугами, которые может описать рука, поворачивающаяся в плече или в локте на уровне рабочей поверхности (т.е. учитывая динамические АХ), а движением рук управляет мозг человека в соответствии с коррекцией глаз. Поэтому рабочую зону, удобную для действия обеих рук, нужно обязате

льно совмещать с зоной, удобной для охвата человеческим взором. На рис. 2.9 представлены структурные схемы рабочих зон: а — при позе «сидя» в горизонтальной плоскости; б — при позе «стоя» в вертикальной плоскости.

При производственном процессе для позы «сидя» (так же, как и для позы «стоя») каждая зона может быть оценена следующим образом:

Зона 1 является самой благоприятной, поскольку она наиболее применима для точных и мелких сборочных работ, так как в ней работают обе руки и хорошо осуществляется зрительный контроль. В случае оперативной работы в этой зоне следует разместить органы управления и индикаторы, которыми оператору придется пользоваться наиболее часто, интенсивно и быстро.

Зоны 2 и 3 хорошо доступны для одной и мало доступны для другой руки; зрительный контроль осложнен. В этих зонах удобно размещать инструменты и материалы, которые рабочий часто берет правой (левой) рукой, или органы управления, зрительный контроль за которыми не требуется постоянно.

Зона 4 (запасная) — труднодоступная зона; в ней могут быть размещены инструменты и материалы, которые не поместились в зонах 2 и 3.

Зона 5 (зона 6) доступна только для правой (левой) руки; здесь можно разместить инструменты и материалы, которые употребляются изредка (например, измерительные инструменты), или органы управления, которыми пользуются «не глядя».

В соответствии с рабочими зонами и антропометрическими данными проектируются рабочие места в любом производственном процессе и любые машины и механизмы, обслуживаемые человеком.

Органы управления могут быть ручными и ножными. Предпочтительнее управление ручное, причем выгоднее использовать регуляторы, которые приводятся в движение рукой к себе или от себя. Следует иметь в виду, что движения руки к себе более быстрые, но менее точные, тогда как от себя — более точные, но менее быстрые. Если органы управления не требуют усилий, то оператор «не чувствует» рукоятки и действует очень неточно. Для предотвращения дрожания руки и повышения точности движений требуется определенный момент сопротивления рукоятки в пределах 3 .16,7 Н×м. Для ножных педалей при полном их нажатии момент сопротивления должен составлять 20 .80 Н×м. Ножные органы управления используют тогда, когда требуются большие усилия и небольшая точность: включение — выключение, грубая регулировка напряжения или тока и т.п. При ручном управлении максимальные усилия прилагаются к рычагам, которые захватываются стоящим оператором на уровне плеча, а сидящим — на уровне локтя (рис. 2.10), поэтому органы управления, которые используются наиболее часто, следует располагать на высоте между локтем и плечом.

В процессе управления человек обязательно должен прилагать некоторые усилия, так как отсутствие их (что может быть, например, при кнопочном управлении) дезориентирует человека, лишает его уверенности в правильности своих действий, а излишние усилия приводят к биомеханической перегрузке.

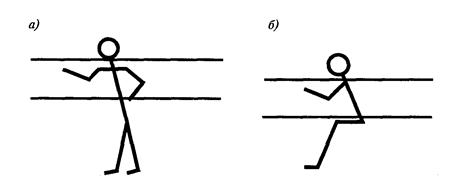

Рис. 2.10. Зона размещения органов управления: а — поза «стоя»; б — поза «сидя»

Форма и размеры органов управления должны быть согласованы с размерами и биомеханическими особенностями руки оператора. Чтобы исключить биомеханическую перегруженность, следует придерживаться соответствия управляющего воздействия на оборудование биомеханическим возможностям человека. Ниже приведены показатели силы (в Н) различных мышечных групп для мужчин (числитель) и женщин (знаменатель). Кисть (сжатие динамометра):

Кисть (сжатие динамометра):

правая рука …………………………………… 38,6/22,5

левая рука .…………………………………… 36,2/20,4

Бицепс:

правая рука …………………………………… 27,9/13,6

левая рука .…………………………………… 26,8/13,0

Кисть (сгибание):

правая рука …………………………………… 27,9/21,7

левая рука .……………………………………. 26,6/20,7

Кисть (разгибание):

правая рука …………………………………… 11,9/9,0

левая рука .……………………………………. 10,9/8,3

Стан (мышцы, выпрямляющие согнутое туловище)… 123,1/71,0

2. ФИЗИОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧЕЛОВЕКА

Общие характеристики анализаторов. Целесообразная и безопасная деятельность человека основывается на постоянном приеме и анализе информации о характеристиках внешней среды и внутренних системах организма. Этот процесс осуществляется с помощью анализаторов — подсистем центральной нервной системы (ЦНС), обеспечивающих прием и первичный анализ информационных сигналов. Информация, поступающая через анализаторы, называется сенсорной (от лат. sensus — чувство, ощущение), а процесс ее приема и первичной переработки — сенсорным восприятием.

Рис. 2.11. Функциональная схема анализатора

Общая функциональная схема анализатора представлена на рис. 2.11.

Центральной частью анализатора является некоторая зона в коре головного мозга. Периферическая часть — рецепторы — находится на поверхности тела для приема внешней информации либо размещена во внутренних системах и органах для восприятия информации об их состоянии (внешние рецепторы в обычной речи называют органами чувств). Проводящие нервные пути соединяют рецепторы с соответствующими зонами мозга.

В зависимости от специфики принимаемых сигналов различают следующие анализаторы:

Внешние — зрительный (рецептор — глаз); слуховой (рецептор — ухо); тактильный, болевой, температурный (рецепторы кожи); обонятельный (рецептор в носовой полости); вкусовой (рецепторы на поверхности языка и неба).

Внутренние — анализатор давления; кинестетический (рецепторы в мышцах и сухожилиях); вестибулярный (рецептор в полости уха); специальные, расположенные во внутренних органах и полостях тела.

Рассмотрим основные параметры анализаторов.

1. Абсолютная чувствительность к интенсивности сигнала (абсолютный порог ощущения по интенсивности) — характеризуется минимальным значением воздействующего раздражителя, при котором возникает ощущение. В зависимости от вида раздражителя абсолютный порог измеряется в единицах энергии, давления, температуры, количества или концентрации вещества и т.п. Минимальную адекватно ощущаемую интенсивность сигнала принято называть нижним порогом чувствительности.

Психофизическими опытами установлено, что величина ощущений изменяется медленнее, чем сила раздражителя. Интенсивность ощущений Е выражается логарифмической зависимостью (закон Вебера-Фехнера)
