Антропометрические и физиологические характеристики человека

1. АНТРОПОМЕТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧЕЛОВЕКА

Антропометрические характеристики определяются размерами тела человека и его отдельных частей и используются для проектирования наиболее рациональных, а значит и безопасных условий труда, так как они позволяют рассчитывать пространственную организацию рабочего места, устанавливать зоны досягаемости и видимости, размеры конструктивных параметро

в рабочего места и приспособлений (высота, ширина, длина, глубина и т. п.).

Антропометрические характеристики (АХ) подразделяют на динамические и статические. Их состав показан на рис. 2.6.

Динамические АХ используются для определения объема рабочих движений, зон досягаемости (табл. 2.5, рис. 2.7) и видимости, по ним рассчитывают пространственную организацию рабочего места.

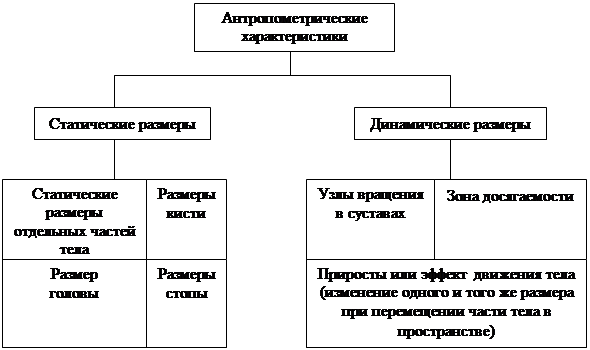

Рис. 2.6. Классификация антропометрических характеристик

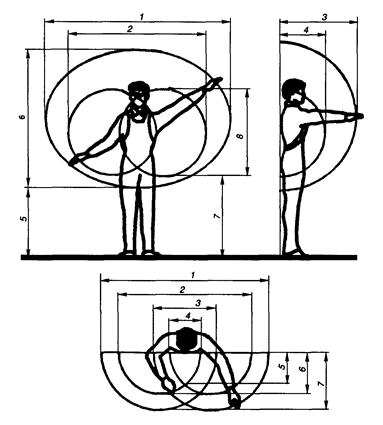

Рис. 2.7. Зоны досягаемости (1—8) рук человека в вертикальной плоскости

Статические АХ могут быть линейными и дуговыми. В зависимости от ориентации тела в пространстве линейные размеры делятся на продольные (высота различных точек над полом или сиденьем), поперечные (ширина плеч, таза и т. п.), переднезадние (передняя досягаемость руки и др.). Последние две группы линейных АХ иначе называются диаметрами.

Минимальные и максимальные значения антропометрических характеристик используются с учетом характера выполняемой рабочей операции или выбора параметра приспособления; в тех случаях, когда оператор что-то должен доставать, до чего-то дотянуться, выбирают минимальные значения, а при определении размеров сиденья, высоты ниши для ног и т.п. — максимальные.

Таблица 2.5. Размеры зоны досягаемости рук человека, мм

Следует отметить, что (рис. 2.8, а, в) поза «стоя» требует больших энергетических затрат и менее устойчива из-за поднятого центра тяжести. Поэтому в этой позе быстрее наступает утомление.

Рабочая поза «сидя» (рис. 2.8, б — г) имеет целый ряд преимуществ: резко уменьшается высота центра тяжести над точкой опоры, благодаря чему возрастает устойчивость тела, значительно сокращаются энергетические затраты организма для поддержания такой позы, вследствие этого она является менее утомительной.

Рабочая поза выбрана правильно, если проекция общего центра тяжести лежит в пределах площади опоры. Если в процессе работы действует небольшая группа мышц, то предпочтительнее поза «сидя», при работе большой группы мышц — поза «стоя».

Всякая поза, проекция центра тяжести которой выходит за границы площади опоры, будет вызывать значительные мышечные усилия, т.е. статические напряжения (рис. 2.8, в и г). Длительные статические напряжения мышцы могут вызвать быстрое утомление, снижение работоспособности, профзаболевания (искривление позвоночника, расширение вен, плоскостопие) и травматизм. При проектировании рабочего места необходимо учитывать следующее: если при прямой позе «сидя» мышечную работу принять равной единице, то при прямой позе «стоя» мышечная работа составляет 1,6; при наклонной позе «сидя» — 4, а при наклонной позе «стоя» — 10. Статичная поза утомительнее, чем динамическая.

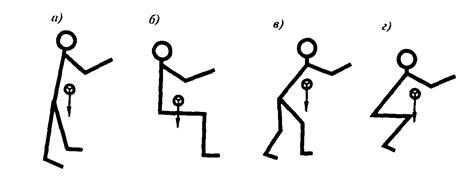

Рис. 2.8. Схема биомеханического анализа рабочей позы при устойчивой (а и б) и неустойчивой (в и г) позах; а, в — стоя; б, г — сидя

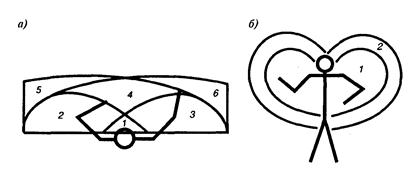

Рис. 2.9. Структурная схема рабочих зон

Наиболее важными моментами, определяющими выбор рабочей позы, являются: а) применяемое усилие в процессе работы; б) степень подвижности рабочего, обусловленная характером и конкретным содержанием технологического процесса; в) величина рабочей зоны и соотношение между антропометрическими характеристиками человека и пространственной организацией рабочих мест.

В тех случаях, когда в процессе работы происходит смена поз, учитывают следующее требования: сохранять одинаковое положение рабочего по отношению к рабочей поверхности как при работе стоя, так и при работе сидя; создавать необходимые условия свободного перехода от одной позы к другой и прежде всего за счет выбора наиболее рациональных геометрических размеров рабочей поверхности и средств подманивания.

Пространство рабочего места, в котором осуществляются трудовые процессы, может быть разделено на рабочие зоны. Рабочая поза будет наименее утомительна только при условии, если рабочая зона сконструирована правильно.
