Подтверждение цикла работы автоматики винтовки с клиновым запиранием под патрон 7,62, газоотводного типа

5. 5. Отпирание затвора.

Клин опускается под воздействием на его скос скоса возвратной муфты – происходит отпирание.

5. 6. Ударный механизм.

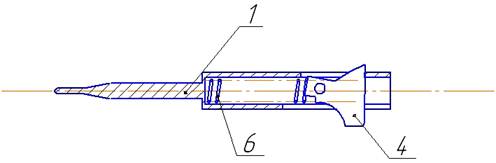

Ударный механизм состоит из ударника 1 , задержки ударника 4, автоспуска 2, упора 3 и боевой пружины 6. Задержка ударника находится в зацеплении с ударником и препятствует его движению вперёд, как показано на рисунке:

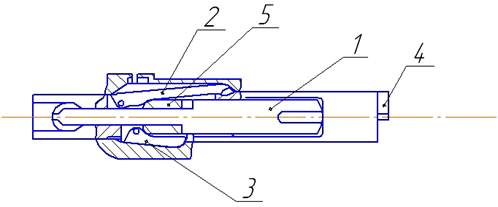

При выстреле шептало действует на выступ задержки ударника и поворачивает его, освобождая ударник. В момент выстрела детали располагаются следующим образом:

5. 7. Спусковой механизм.

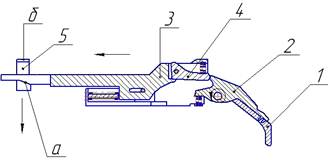

При нажатии на спусковой крючок 1 переводчик 2 через разобщитель 4 толкает тягу 3 вперёд. Спусковая тяга скосом «а» действует на скос шептала 5, а выступ «б» действует на выступ задержки ударника, заставляя её поворачиваться и происходит выстрел. На рис. представлен автоматический режим огня, в этом случае переводчик с разобщителем всё время находятся в зацеплении. При одиночном огне Переводчик проскальзывает по грани разобщителя и выходит из зацепления.

5.8. Двигатель автоматики.

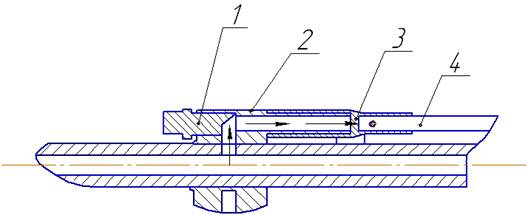

Автоматика винтовки работает на принципе отвода части пороховых газов из ствола в газовую камору 2, в которой они воздействуют через поршень 3 и шток 4 на основное звено — взводную муфту, которая действует на затворную раму, вызывая ее откат.

Газовый регулятор 1 с пазом для прохода пороховых газов ввинчивается в газовую камору.

6. ЦИКЛОГРАММА ОБРАЗЦА

6.1. Ведомость отката-наката.

Ведомость наката:

Общий ход затворной рамы 140мм

Начало отпирания………… ………………………0мм

Конец отпирания……………………………………… 17мм

Начало экстракции гильзы……… …………… 17мм

Конец экстракции гильзы……… ……….…… .130мм

Начало отражения гильзы………………………………………130мм

Конец отражения гильзы………………………… .… .132мм

Начало взведения ударника .… …………………… 0мм

Конец взведения ударника……………………………………… 17мм

Ведомость отката:

Начало досылания патрона…….……………………… .128мм

Конец досылания патрона…………………….………………….17мм

Начало запирания……………….……………………………… 17мм

Конец запирания………… ………………………………… 0мм

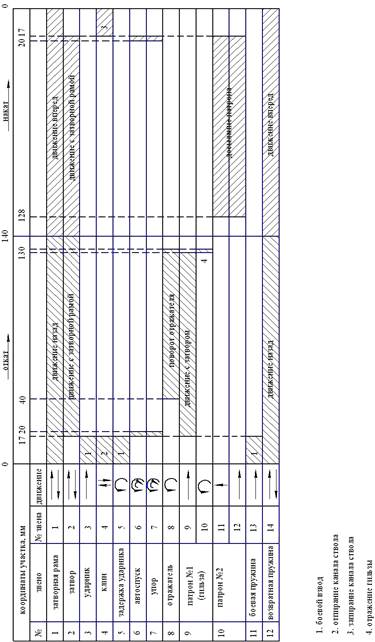

6.2. Циклограмма.

7 ОПРЕДЕЛЕНИЕ ПЕРЕДАТОЧНЫХ ОТНОШЕНИЙ, КОЭФФИЦИЕНТОВ ПРИВЕДЕНИЯ МАСС И КОЭФФИЦИЕНТОВ ПЕРЕДАЧИ СИЛ

7.1. ПРОЦЕСС ОТПИРАНИЯ

При движении взводной муфты 1 (рисунок 7.1) под действием давления пороховых газов она воздействует на клин 2 с силой, перпендикулярной наклонной поверхности на клине , в результате которой возникает сила трения . Под действием этих сил клин прижимается к левым направляющим в ствольной коробке. Со стороны этих направляющих на клин действует сила (равнодействующая всех сил по поверхности направляющих), в результате которой возникает сила трения . Клин на взводную муфту действует с силами, равными соответственно и , направленными в противоположную сторону. Взводная муфта, двигаясь по ствольной коробке, воздействует на неё с силами и .

Приложим к основному звену потерянную силу , и к клину - и запишем следующие зависимости, проектируя силы на направление движения основного звена 1:

Для клина:

(7.1.1)

(7.1.2)

Определим из уравнения (7.1.1) :

(7.1.3)

Подставляет в уравнение (7.1.2) и определяем :

(7.1.4)

Для взводной муфты:

(7.1.5)

(7.1.6)

Из уравнения (7.1.5) определяем :

(7.1.7)

Подставляет в уравнение (7.1.2) и определяем :

(7.1.8)

Поделив уравнения (7.1.8) на (7.1.4) получим

Так как

,

То

Зная выражение для коэффициента передачи сил, легко найти значение передаточного отношения.

Коэффициент передачи сил равен передаточному отношению, если связи идеальны. Тогда при
