Силикаты и их использование

Структурная классификация С. базируется на рентгено-структурных расшифровках кристаллич. строения важнейших породообразующих силикатных минералов (преим. с мелкими катионами Be, Mg, Al, Zn, Fe, отчасти Na и К), выполненных начиная с кон. 20‑х гг. У. Брэггом, Л. Полин-гом, Нараи Сабо. В основу структурной систематики С. (Брэгг, Ф. Махачки) было положено строение анионных группировок-способ

сочленения между собой элементарных звеньев-правильных кремнекислородных тетраэдров (рис. 1) в анионные радикалы конечных размеров или же в бесконечные одно-, двух- и трехмерные группировки. С 1950 в рентгеноструктурных исследованиях преим. школы Н.В. Белова были расшифрованы мн. кристаллич. структуры С. и их неорг. аналогов с крупными катионами Na, К, Са, Ва, РЗЭ и др. В основе систематики кремнекислородных группировок по Брэггу лежит размерное соответствие ребер тетраэдров SiO4 и октаэдров MgO6. По Белову для кристаллохимии С. характерно стерич. соответствие ребра октаэдра СаО6 с расстоянием между вершинами диорто-группы. Это наиб. наглядно иллюстрируется сочленением кремнекислородных цепочек с октаэдрич. колонками Са- и Mg‑октаэдров в структурах пироксена энстатита Mg2(Si, O6), (рис. 2, а) и пироксеноида волластонита Са3 (Si3O9), (рис. 2, б).

Рис. 1. Элементарный правильный кремне-кислородный тетраэдр SiO44-

Для кристаллохимии С. по Белову определяющим критерием конструирования или формирования типа кристаллич. структуры С. и их неорг. аналогов явился принцип «приспособляемости» кремнекислородных анионных группировок к существенно более крупным полиэдрам катионов. При классификации С. выделяют элементарное звено, участвующее в построении кремнекислород-ногоанионного каркаса, – орто-, диорто- и триортогруппы.

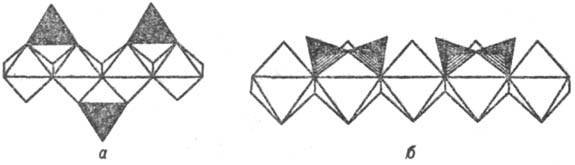

Рис. 2. Элементарные кремнекислородные единицы-ортогруппыв структуре Mg‑пироксена энстатите (а) и диортогруппы в Са-пироксеноиде волластоните (б).

В целом С. могут быть подразделены на два класса: соединения с конечными размерами кремнекислородных группировок (островные структуры) и с бесконечными повторениями кремнекислородных тетраэдров при самых разл. способах их сочленения (полимерные, или конденсир., структуры). Причем анионный остов кристаллич. решетки, наряду с кремнекислородными анионами, может включать И дополнит. анионы-О2-, ОН-, Cl-, F-, , и нек-рые др.

Островные С. делятся на соед. с одиночными кремнекислородными тетраэдрами – ортосиликаты (рис. 3, а) и со сдвоенными тетраэдрами – диортосиликаты (рис. 3, б). К таким С. относятся оливины (MgFe)2SiO4, циркон ZrSiO4, гранаты , где МII = Mg, Ca, Fe(II), Mn(II), МIII = Al, Fe(III), Сr(III), V(III) и др. Соед. со сдвоенными тетраэдрами-минералы группы тортвейтита Sc2Si2O7, ме-лилита и обширный класс пиросиликатов РЗЭ (рис. 3, б). По сравнению с орто- и диортосиликатами значительно менее распространены С. с открытыми линейными три- и тетраор-тогруппами, напр. киноит Cu2Ca2Si3O10·2H2O.

Среди природных и искусственных С. широко распространены соед. с циклич. (замкнутыми) кремнекислородными группировками из трех-, четырех-, шестизвенных (рис. 3, в, г, д) и более сложных (восьми-, девяти-, двенадцатичленных) колец. К данной группе островных метасиликатов относится, напр., псевдоволластонит -Ca3Si3O9 (рис. 3, в). В берилле Ве3 Al2Si6O18 реализуется шестичленный кольцевой анион (рис. 3, д) с двумя мостиковыми Si‑О–Si связями, приходящимися на каждый тетраэдр, как и в др. циклич. анионах.

Известны кристаллич. структуры островных С. со сдвоенными, конденсированными «двухэтажными» трех-, четырех-и шестизвенными кольцевыми анионами. Напр., в минерале эканите ThK (Ca, Na)2Si8O20 реализуется сдвоенный четы-рехзвенный кольцевой анион. Аналогичный кремнекисло-родный анион обнаружен в С. с комплексными катионными группировками, напр. тетраметиламмониевыми в соед. [N(CH3)4]8Si8O20. Сдвоенное «двухэтажное» шестизвенное кольцо обнаружено, в родственном бериллу С. миларите K(Be2Al) Ca2Si12O30. В «двухэтажных» циклич. кремнекислородных группировках число мостиковых связей на каждый тетраэдр повышается соотв. до трех. Для мн. сложных по составу островных С. характерно сочетание в анионном остове одновременно неск. разл. кремнекислородных группировок, чаще всего орто- и диортогрупп.

Класс полимерных, или конденсированных, С. подразделяют на 4 подкласса. 1) Цепочечные С. с бесконечными цепочками из одиночных кремнекислородных тетраэдров, каждый из к-рых с соседними имеет по две мостиковые связи. Данный структурный тип метасиликатов охватывает большую группу породообразующих минералов и их синте-тич. аналогов, моноклинных и ромбич. пироксенов и пиро-ксеноидов широкого диапазона составов: энстатит (MgFe)2 (Si2O6), диопсид CaMg(Si2O6), сподумен LiAl(Si2O6), волластонит – Са3(Si3O9), родонит CaMn4(Si5Oi5), и мн. др. представители пироксен-пиро-ксеноидных С. (рис. 4) с периодом повторяемости из 2, 3, 5 кремнекислородных тетраэдров и более вдоль оси цепочки.

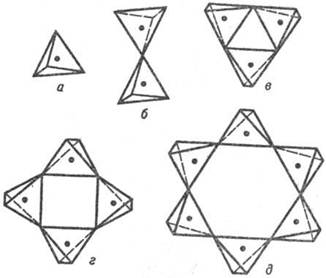

Рис. 3. Простейшие типы островных кремнекислородных анионных группировок: а-SiO4, б-Si2O7, в-Si3O9, г-Si4О12, д-Si6O18.

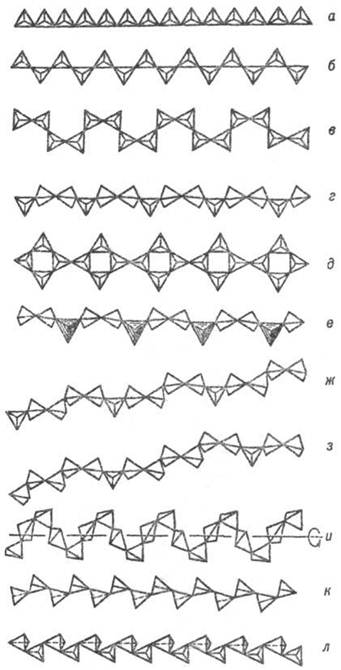

Рис. 4. Важнейшие типы кремнекислородных цепочечных анионных группировок (по Белову): а-метагерманатная, б – пироксеновая, в-батиситовая, г-вол-ластонитовая, д-власовитовая, е-мелилитовая, ж-родонитовая, з-пирокс-мангитовая, и-метафосфатная, к-фторобериллатная, л – барилитовая.

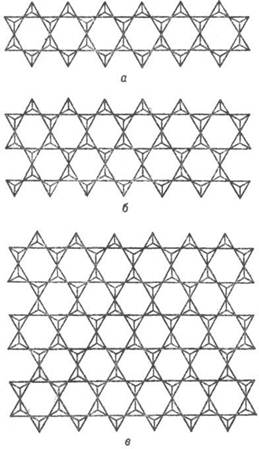

Рис. 5. Конденсация пироксеновых кремнекислородных анионов в ленточные двухрядные амфиболовые (а), трехрядные амфиболоподобные (б), слоистые тальковые и близкие им анионы (в).

Рис. 6. Структурно-гомологический ряд кремнекислородных анионных группировок ксонотлита (а) и тоберморита (б); волластонит-см. рис. 4, г.

2) С. с ленточными кремнекислородными анионами из двух-, трех- и n‑рядных цепочек, сконденсированных между собой по боковым связям перпендикулярно цепочке (рис. 5). В природе наиб. распространены в данном подклассе в-в амфиболовые и амфиболоподобные асбесты – волокнистые С. с двухрядными ленточными анионами, важнейшие представители – минералы тремолит Ca2Mg5(Si8O22XOH)2 и роговые обманки (Na, Ca)2(MgAl)5(Al, Si)8O22(OH)2. Ленточный анион цементного минерала ксонотлита Ca6(Si6O17) (OH)2 (рис. 6, а) – продукта конденсации волластонитовых цепочек (рис. 2, б или 4, г) – состоит из восьмичленных колец, в отличие от шестизвенных гексагон. колец амфиболовых лент (рис. 5, а, 6,7).
