Разведочное бурение

Ø Оснащение бурового агрегата контрольно - измерительной аппаратурой, что позволяет более точно регулировать основные параметры режима бурения.

Ø Наличие на буровой проектного геологического разреза скважины, который должен быть более полно соответствовать фактическому. Буровая бригада должна хорошо изучить проектный геологический разрез скважины, что позволит более точно опре

делить момент вхождения породоразрушающего инструмента в полезное ископаемое.

4.2.2.Выбор, обоснование и описание снарядов для отбора керна

полезного ископаемого[11, часть 1, стр.359-369]

Получение представительного керна из толщи полезного ископаемого является основной задачей всех поисковых и разведочных колонковых скважин, поэтому при бурении принимают все меры к тому, чтобы получить необходимый по количеству и качеству керн, используя наиболее совершенные технические средства и методы его отбора.

Успех получения представительного керна в тех или иных геологических условиях зависит от выбора типа забойного инструмента, конструкции бурового снаряда, способа транспортировки продуктов разрушения, качества транспортирующего агента и режима бурения.

В интервале бурения 410-445 метров по полезному ископаемому фактически возможный выход керна составляет 70%, что на 10% ниже планового. В связи с этим будем использовать оборудование для увеличения выхода керна – специальный снаряд со съёмным керноприёмником ССК-59

Он разработан для бурения в геологических разрезах, представленных в основном твердыми породами VIII—Х категорий по буримости и породами средней твердости V—VII категорий с пропластками более твердых пород, и позволяет извлекать керн из скважины с помощью съемного керноприемника

По сравнению с технологией бурения с отбором керна колонковыми трубами этот метод и технические средства существенно повышают произ­водительность бурения и улучшают качество отбираемого кернового мате­риала. увеличивают ресурс породоразрушающего инструмента. Повышение производительности бурения достигается главным образом за счет увеличе­ния проходки за рейс без подъема бурильной колонны с забоя при высокой механической скорости. Качество кернового материала улучшается благо­даря возможности подъема керноприемника в случае самозаклинивания керна. Увеличение ресурса коронки объясняется возможностью бурения значительных интервалов без извлечения коронки из скважины.

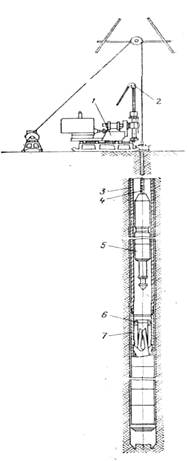

Этот метод способствует также устойчивости стенок скважины и обеспе­чивает улучшение условий труда буровой бригады вследствие сокращения спуско-подъемных операций. Перед началом бурения съемный керноприёмник, сбрасываемый с поверхности через колонну бурильных труб, фиксиру­ется в колонковой трубе запорным механизмом. В процессе бурения прием­ная труба керноприемника не вращается. Керн заклинивается кернорвателем в момент отрыва бурового снаряда от забоя. Извлекают съемный керноприемник ловителем на канате, который под действием собственного веса опускается внутрь бурильных труб. Спускают и поднимают ловитель с керноприемником при помощи лебедки. После извлечения керна из съемного керноприемника цикл операций повторяется.

В комплект технических средств входят: специальные бурильные трубы, промывочные сальники типа СП, гидравлический трубодержатель ТР-12.5, комплект КМСП (наголовники для соединения бурильных труб с полуавтоматическим элеватором при спуско-подъёмных операциях, подпятники и решётка подсвечника).

· Промывочный сальник типа СП

Бурение с ССК можно нести с использованием ведущих труб и наращиванием бурильной колонны через устье скважин. При таком способе про­ходки в качестве промывочных применяются сальники типа СА или СА-В. При наращивании труб через шпиндель станка съемный керноприемник извлекают и забрасывают через специальные сальники, получившие название проходных (СП). Их особенностью является наличие широкого внутреннего отверстия в стволе, позволяющего осуществлять спуско-подъемные операции с керноприемником.

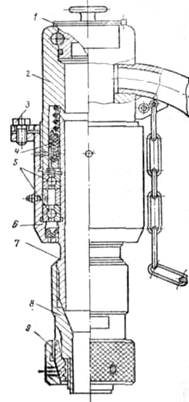

Сальник состоит из корпуса б, имеющего в верхней части внутреннюю" резьбу, с помощью которой осуществляется соединение с крышкой 2. Надежность крепления обеих деталей достигается путем затягивания болта 3. Внутри корпуса на двух радиальных подшипниках 5 вращается' ствол сальника 7. Нижняя часть его соединена с цанговым переходником 8, который платками 9 прижимает бурильную трубу к своему корпусу, пре­пятствуя развинчиванию трубы, имеющей правую нарезку. Набор уплотнительных манжет 4 имеет самоподвижную конструкцию. В крышке корпуса имеется пробка /, которая при бурении фиксируется в закрытом положении. При извлечении съемного керноприёмника пробка снимается и на ее место устанавливается воронка со шлангом, позволяющая отводить изливающуюся жидкость в определенное место.

· Гидравлический трубодержатель ТР2-12.5

Трубодержатели предназначены для удержания колонны гладкоствольных бурильных труб на весу при спуско-подъемных операциях и от проворачивания колонны при свинчивании и развинчивании резьбовых соединений. Конструкция трубодержателя обеспечивает предохранение тонкостенных бурильных труб от смятия и повреждения их в месте захвата. Гидравлический трубодержатель ТР2-12.5— рычажно-кулачкопого типа с эксцентричными зажимными плашками, оснащен дистанционным управле­нием и приводом от гидросистемы бурового станка. В конструкцию трубо­держателя входят кулачковые рычаги 7 с опорными наклад­ками 8 для регулирования усилия зажима и кулачковыми накладками 5, стенки 1. оси 6, гидроцилиндр двойного действия 3, опорная плита 9, синхронизатор поворота 2 кулачковых рычагов и обоим 4. Обойма состоит из корпуса 10, эксцентричной плашки 11, упорного болта 12, возвращающего устройства 13 и зубчатого клинового компенса­тора износа 14.При зажиме бурильной трубы срабатывает гидроцилиндр 3 и с помощью осей 6 разворачиваются кулачковые рычаги 7,. которые подвигают к трубе обоймы 4, скользящие по направляющим в стен­ках 1. Происходит сцепление трубы с зубчатыми плашками и труба зажи­мается с силой, соответствующей фактическому весу колонны. Раскрытие трубодержателя происходит с помощью гидросистемы. Зажи­мом (и разжимом) управляют дистанционно с помощью распределительного золотника. При развинчивании резьбовых соединений плашки 11, сцепленные с трубой, проворачиваются на некоторый угол относительно корпусов обойм, создавая дополнительный зажим трубы с силой, соответствующей факти­ческому моменту затяжки резьбового соединения. Износ деталей трубодержателя (зубьев плашек, контактных поверх­ностей кулачковых рычагов и др.) компенсируется перемещением зубчатого клина относительно зубчатой поверхности обоймы, в результате чего увели­чивается размер Н. Это исключает необходимость ремонта деталей трубо­держателя.
