6.2.Описание процесса монтажа и демонтажа буровой установки

[7стр.117]

[11, часть 1, стр.78]

К сооружениям, входящим в буровую установку, относятся: буровая мачта, буровое здание, очистная система. Буровая установка собирается из отдельных блоков, узлов или непосредственно на рабочей площадке или узлы их заранее монтируются на транспортной базе: санях, прицепах, шасси автомоб

иля или трактора.

Блочная конструкция установки УКБ-5П обеспечивает раздельную перевозку здания и мачты. Буровое здание установки - контейнерного типа. Транспортировка здания осуществляется на подкатных тележках на пневматических шинах с максимальной скоростью 40 км/час. В качестве тягача используется трактор или автомобиль. Подкатные тележки оснащены колодочными тормозами с пневмоприводом.

Мачта монтируется на общем основании со зданием, в котором размещается буровое оборудование, и устанавливается на металлические полозья санного типа. Мачта в неразобранном виде транспортируется тракторами.

Подъём и опускание мачты осуществляется с помощью трактора. Возможна горизонтальная сборка мачты с последующим подъёмом одним блоком с помощью трактора. Обеспечена возможность центрирования оси кронблока относительно оси скважины. Установку монтирует буровая бригада.

Операции по монтажу буровых агрегатов являются важными операциями в общей схеме проведения подготовительных работ при бурении скважины. Площадка для установки буровой установки должна быть очищена от пней, крупных валунов и прочего.

Схема монтажа оборудования при бурении ССК обуславливается как геологическими, так и техническими условиями работ. В переднем левом углу бурового здания на бетонном фундаменте массой не менее 2000 кг устанавливается лебёдка для съёмного керноприёмника. Для ускорения работ с керноприёмной трубой и наращивания инструмента с правой стороны от бурового станка бурятся две вспомогательные скважины.

Одновременно с монтажом бурового оборудования сооружается система для циркуляции промывочной жидкости и приспособлений для очистки воды или глинистого раствора от выбуренной породы. Эта система состоит из желобов и отстойников, связанных между собой в непрерывную цепь.

В непосредственной близости от отстойника, служащего для приёма жидкости насосом, монтируется глиномешалка и гидроциклон для очистки глинистого раствора.

После окончания бурения и проведения необходимых исследований скважина должна быть закрыта, если она не будет применяться в дальнейшем как эксплуатационная.

Всё буровое оборудование перевозиться на новое место. Из скважины извлекаются обсадные трубы. Ствол скважины и система желобов и отстойников заполняется тампонажным материалом (глинистый раствор, вязкая глина, цемент). В устье скважины прочно закрепляется репер с номером и глубиной скважины. Восстанавливается почвенно-растительный слой, нарушенный в процессе бурения, и составляется акт на закрытие скважины.

6.3.Выбор и описание бурильных труб, вспомогательного и аварийного инструмента

· Бурильные трубы

При бурении шарошечным долотом будем использовать утяжелённые бурильные трубы (УБТ) для поддержания рациональной нагрузки на забой, так как при шарошечном бурении осевые нагрузки могут достигать значительных величин.

При бурении алмазными коронками с использованием комплекса ССК-59 используем специальные бурильные трубы.

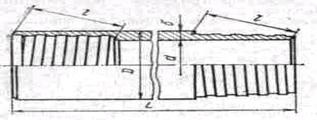

Параметры бурильных труб ССК-59

Диаметр трубы, мм: Наружный…………………… . 55

Внутренний…………………….45.4

Толщина стенки, мм………….4.8

Длина, м……………………………… 1.5;3;4.5

Масса, кг……………………………………… 6

Тип соединения…………… труба в трубу

Зазор между бурильными трубами

и стенкой скважины, мм………………… 2.2

Кривизна трубы, мм/м…………………… 0.3

· Вспомогательный инструмент

При бурении с комплексом ССК-59 будем использовать следующие вспомогательные инструменты:

1.Овершот

Предназначен для спуска, захвата и подъёма керноприёмника из колонны бурильных труб на специальной лебёдки

Техническая характеристика овершота для ССК-59

Наружный диаметр, мм……………………………………40

Длина в растянутом положении, мм……….1850

Грузоподъёмность, кг……………………………300

Масса, кг…………………………………………… 8.5

Масса с утяжелителем, кг……………………….12

2.Гладкозахватный ключ КГ

Применяются для сохранения межтрубных зазоров и ровной поверхности трубы. Они не создают на трубах вмятин, задиров.

3. Опора для монтажа керноприемных труб

В связи с тонкостенностью керноприёмных

труб монтажные работы с ними осуществляются на специальной опоре, состоящей из основания 3, стойки 1 и фиксирующего винта 2. Стойка вставлена в трубчатую часть основания и может перемещаться по высоте, что позволяет устанавливать опору на удобном для работы уровне. Основание состоит из плиты, трубы и рёбер. В плите имеются отверстия для крепления опоры.

· Аварийный инструмент

[11, часть 1, стр.344-357]

На каждой буровой установке всегда должен быть необходимый комплект аварийного инструмента. Кроме того, следует иметь набор ловильных инструментов и бурильных труб с левой резьбой. Длина последних должна соответствовать максимально возможной глубине скважины.

Ø Метчики

Метчиком называется ловильный резьбонарезной инструмент с конической наружной нарезкой для соединения с внутренней поверхностью извлекаемых труб. В зависимости от назначения и конструктивных особенностей различают универсальные, специальные и освобождающие метчики.

Ø Колокола

Представляют собой ловильный резьбонарезной инструмент с внутренней конической нарезкой для соединения с наружной поверхностью извлекаемых труб.

Ø Труболовки

Предназначены для извлечения труб и других пустотелых элементов с цилиндрической внутренней поверхностью.

Ø Ловители
