Прогнозирование показателей разработки Копей-Кубовского нефтяного месторождения

Оценим соответствие теоретического закона распределения фактическому распределению проницаемости. Существует несколько методов оценки данного соответствия, воспользуемся более простым – критерием Колмогорова. Для этого найдём значение функции С:

C=

где - абсо

лютное значение максимального отклонения между фактическим и теоретическим распределением; n – общее число исследований.

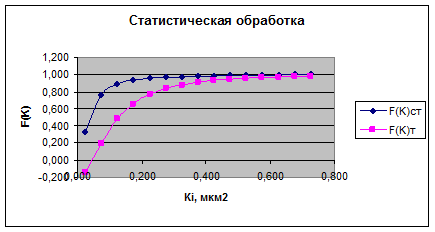

Рисунок 3.2.1 - Зависимость теоретической и статической интегральной функций изменения проницаемости от проницаемости.

Затем по таблице С от P(C) определим вероятность соответствия теоретического распределения фактическому статическому P(C)=P (0.89)=0.393. По этому критерию P(C)>0.05, то делаем вывод, что теоретическое распределение согласуется со статическим. Следовательно далее мы можем пользоваться принятым законом распределения.

3.3 Расчёт активных запасов между рядами и геологических запасов по залежи пласта

Активные запасы подсчитываются по формуле:

Vзап.акт.=Vп*m*Sно*Квыт

Коэффициент вытеснения принят Квыт=0,6. Данные по расчёту для рядов приведены в таблице 3.5. Там же и данные по расчёту геологических запасов залежи пласта, определяющихся по формуле:

G=B*L*h*m*Sно.

Таблица 3.5

3.4 Расчёт приведённых контуров питания и определение средних дебитов по рядам для каждого этапа

Определение приведённых контуров питания производится по формуле:

В следующем этапе вместо L1 необходимо брать L1+L2 и Lно будет исчисляться от второго ряда. В первом и втором этапе второе слагаемое равно 0, т. к. для первого этапа L1=LНО, и для второго L1+L2=LНО. Данные по расчёту приведённых контуров приведены в таблице 3.6.

Средние дебиты по рядам будем определять для одного блока, учитывая, что залежь в каждом блоке симметричная. Расчёты ведём используя метод ЭГДА. Представим пластовую гидродинамическую систему в виде электрической цепи, где w-внутреннее сопротивление в цепи, Ω – внешнее сопротивление в цепи.

Таблица 3.6

Р1 Q1 P2 Q2 P3 Q3

W1 W2 W3

Ω1 Ω2 Ω3

PК _

Рисунок 3.4.1 – Схема расположения рядов для метода ЭГДА первого этапа

P1 Q1 P2 Q2

W1 W2

Ω1 Ω2

Pк _

Рисунок 3.4.2 – Схема расположения рядов для метода ЭГДА второго этапа

Q’2

P2

W2

Ω’2

Pк _

Рисунок 3.2 – Схема для второго этапа

Для первого этапа имеем следующую систему уравнений:

PК-P1=Ω1(Q1+Q2+Q3)+W1Q1

P1-P2=Ω2(Q2+Q3)+W2Q2-W1Q1

P2-P3=Ω3Q3+W3Q3-W2Q2

Для второго этапа имеем следующее уравнение:

PК-P2=Ω’2(Q’2+Q’3)+W2Q’2

P2-P3=Ω’3Q’3+W3Q’3-W2Q’2

Для третьего этапа имеем следующее уравнение:

PK-P3=Ω»3Q»3+W3Q»3,

где РK, Р1, Р2, P3 – давление на контуре питания и на забоях добывающих рядов; Ω1, Ω2, Ω3, – внешние сопротивления между рядами на первом этапе; Ω’2 – на втором этапе; W1, W2, W3, – внутренние сопротивления в рядах (принимаются равными).

Решая эти системы, находим средние дебиты по рядам для первого, второго и третьего этапов, данные по расчету которых приведены в таблице 3.6.

3.5 Расчет средних абсолютных проницаемостей по нефти и воде, расчет доли нефти и безразмерного времени, и построение зависимости доли нефти и доли воды от безразмерного времени

Расчёт приведён в таблице 3.4, графики зависимости доли нефти и воды от безразмерного времени изображены на рисунке 3.3.

В таблице 3.4 значения Кн и Кв вычисляются по формулам 10 и 11 (п. 2.3).

Значения долей воды и нефти fв и fн рассчитываются по формулам 6 и 5 (п. 2.3), безразмерное время вычисляется по формуле 13 (п. 2.3). Коэффициент охвата определяется по следующей формуле:

3.6 Расчёт значений безразмерного времени для каждого ряда по годам и определение по графику соответствующей доли нефти

Безразмерное время для каждого ряда, для каждого этапа, по годам рассчитывается по формулам:

для первого этапа первого ряда:

для первого этапа второго ряда:

для первого этапа третьего ряда:

для второго этапа второго ряда:

для второго этапа третьего ряда:

для третьего этапа третьего ряда:

где q1, q2, q3 – дебиты соответствующих рядов соответствующих этапов за год; активные запасы соответственно между контуром нефтеносности и первым рядом, между первым и вторым, между вторым и третьим; t1, t2, t3 – продолжительность соответствующего этапа.

Для определённых значений τ по графику на рисунке 2.1. находим соответствующую долю нефти fн. В таблицах 3.7, 3.8, 3.9 приведены рассчитанные значения безразмерного времени и определённые по графику доли нефти.
