Применение колтюбинговой технологии в бурении

M1(j) = M(j)/2PRтр.н = (1/2)[0,3183(bsinb + сosb – asina –

– cosa – sin2aсosj + sin2bсosj) – sinb + sinj;

интервал b £ j £ p

M1(j) = M(j)/2PRтр.н = (1/2)[0,3183(bsinb + cosb – asina –

– сosa – sin2aсosj) + sin2bсosj)];

при приложении распределенной нагрузки

интервал 0 £ j £ a

="center">M1(j) = M(j)/(PRтр.н) = [1/(2sina)]{(1/p)[(0,5a +

+ asin2a + 1,5sinaсosa] – 0,5sin2a – 0,5sin2j};

интервал a £ j £ p – a

M1(j) = M(j)/(PRтр.н/2sina) = [1/(2sina)]{(1/p)[(0,5a +

+ asin2a + 1,5sinaсosa] – 0,5sin2a – sinasinj + 0,5sin2a}.

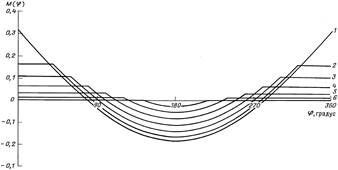

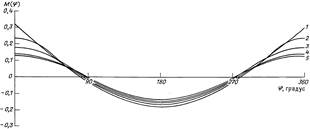

Графики, иллюстрирующие изменение изгибающего момента, приведены на рис. 13, 14. Из них следует, что оптимальным с точки зрения минимизации напряжений, возникающих при сжатии плашкой трубы и действии распределенной нагрузки, является значение угла охвата a, близкое к 90°. Достигнуть такой величины по конструктивным соображениям невозможно, поэтому в качестве максимального значения следует принимать a = 80 ¸ 85°.

Это же положение относится и к случаю действия двух пар сосредоточенных сил. Однако этот вариант нагружения является промежуточным при переходе к распределенной нагрузке.

При условии равенства геометрических размеров поперечных сечений гибких труб для трех рассмотренных вариантов взаимодействия их с плашками наиболее опасным будет случай, при котором возникает максимальный по модулю изгибающий момент. При проведении прочностных расчетов следует, в первую очередь, учитывать растягивающие напряжения, которые суммируются с растягивающими напряжениями, возникающими при действии давления технологической жидкости.

Максимальные значения изгибающих моментов для трех рассмотренных случаев представлены ниже:

Из приведенных данных следует, что наиболее предпочтительным случаем при взаимодействии трубы и плашек является приложение распределенной нагрузки. Вместе с тем, при действии двух сосредоточенных сил деформация поперечного сечения трубы приводит к увеличению площади контакта и в итоге к передаче усилия по всей площади плашки. Картина деформации поперечного сечения при приложении двух пар сосредоточенных сил является более сложной. При угле a 40 ¸ 50° они могут вызвать сплющивание трубы. Но поскольку подобные значения углов в плашках не предусмотрены, данный вопрос как представляющий сугубо теоретический интерес рассмотрен не будет.

Исходя из полученных зависимостей ,может быть вычислен изгибающий момент и определены максималь­ные напряжения, возникающие при обжатии трубы плаш­ками.

Рассмотрим пример расчета напряжений в предположении, что отсутствует давление технологической жидкости во внутренней полости трубы и на нее нет осевой нагрузки.

Под действием изгибающего момента в продольном сечении гибкой трубы возникают нормальные напряжения, максимальное значение которых определяется следующим образом:

sx = Mx1/Wx1,

где Mx1 = KнагрP1R – максимальное значение изгибающего мо­мента, действующего в поперечном сечении, в расчете на единицу длины трубы (значения максимальных моментов и соответствующих коэффициентов нагружения Kнагр приведены выше); Wx1 = bтрd2тр/6 – момент сопротивления изгибу поперечного сечения трубы, имеющей длину, равную единице (где dтр – толщина стенки трубы; bтр – ширина ее поперечного сечения, в рассматриваемом случае b = 1).

Моменты сопротивления изгибу для труб различной толщины имеют следующие значения:

Максимальное усилие, приложенное к единице длины трубы, ограничено и определяется максимально допустимыми нормальными напряжениями, возникающими при изгибе за пределом упругости при образовании пластического шарнира. При расчете деталей транспортера и режимов его работы максимальное сжимающее усилие может быть установлено из условия равенства этих напряжений пределу текучести:

sx = sт = Mx1/Wx1 = KнагрP1R/Wx1.

Отсюда величина сжимающей силы P1, особенности приложения которой к трубе характеризует коэффициент Kнагр, может быть найдена из выражения

P1 = Wx1sт/KнагрR.

Значения максимальной нагрузки для наиболее распространенных размеров труб приведены ниже:
