Подземная разработка месторождений полезных ископаемых

Необходимое количество ВВ на забой

кг,

где – коэффициент использования шпура. 0,9

Средняя масса шпурового заряда

кг, примем 1,4 кг

где dn – диаметра патрона ВВ, м – 32 мм;

Rзш – к

оэффициент заполнения шпура 0,5;

– плотность ВВ в патроне, кг/м3.

Количество шпуров на забой:

шт.

Принимаем вертикально-клиновый тип вруба, как наиболее применяемый при производстве взрывных работ на предприятии.

Количество шпуров по группам составляет:

– врубовых 4 шт.,

– отбойных 6 шт.,

– оконтуривающих 16 шт.

Определяем длину шпуров по группам:

– длина оконтуривающих шпуров м,

– длина отбойных шпуров м,

– длина врубовых шпуров м.

Продвигание забоя за цикл (уходка) определяется по формуле:

м.

Линия наименьшего сопротивления определяется по формуле

м

где m – коэффициент сближения шпура, 0.8;

d – диаметр шпура, м.

Расстояние между шпурами:

– врубовыми м,

где b – расстояния между концами шпуров, м;

– оконтуривающими м;

– отбойными м,

Расстояние между парами врубовых шпуров dn=0,6 м.

Схема расположения шпуров в забое приведена на рис. 6

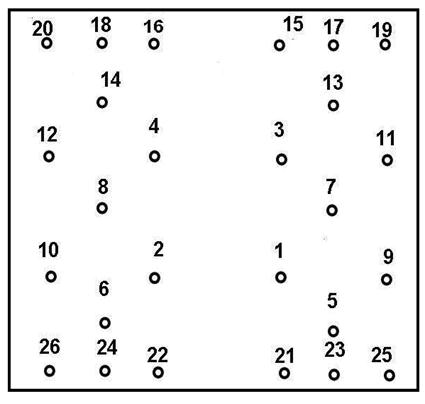

Рис. 6. Схема расположения шпуров в забое: 1–4-врубовые; 5–8, 13, 14 – отбойные; 9–12, 15–26-оконтуривающие

Объем руды, отбиваемой за один взрыв:

м3

Распределение ВВ по шпурам:

– врубовым кг.;

– отбойным кг.;

– оконтуривающим кг.

Количество патронов в шпурах:

– во врубовых шт.;

– в отбойных шт.;

– в оконтуривающих шт.,

где qп – масса патрона, кг.

Фактический расход ВВ на взрыв:

,

кг

Общая длина шпуров:

м.

Удельный расход бурения на 1м3 руды:

м/м3.

Удельный расход ВВ на 1м3 руды:

кг/м3.

При производстве взрывных работ применяется электрический способ взрывания зарядов – с применением системы СИНВ-Ш. Устройство инициирующее с замедлением шпуровые СИНВ-Ш, предназначены для замедления инициирования боевиков шпуровых и скважинных зарядов. Устройство СИНВ-Ш обладает восприимчивостью к инициирующему импульсу, обеспечивающей подрыв от детонирующего шнура ДШ-А согласно схеме рис. 7 (подрывается до 20 устройств, волноводы которых соединяются в связку с помощью провода или изоляционной ленты)

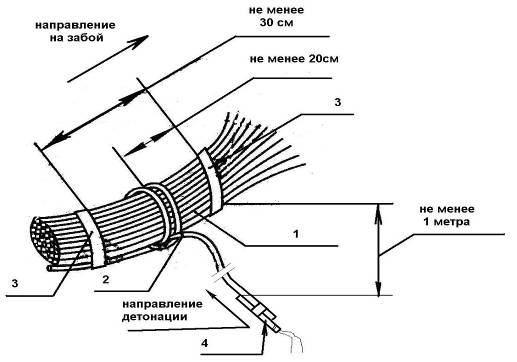

Рис. 7.Схема инициирования устройств от ДШ: 1 - Волноводы инициируемых устройств; 2 – ДШ-А; 3 - изолента или проволока; 4 - капсюль детонатор или электродетонатор

При производстве взрывных работ, применяется обратное инициирование зарядов ВВ. Конструкция заряда показана на рис. 8

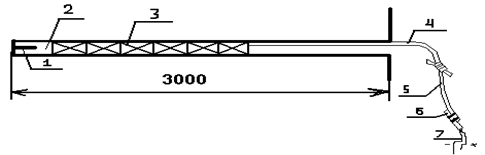

Рис. 8.Конструкция заряда: 1 - КД; 2 - патрон-боевик; 3 - патроны ВВ; 4 - волновод; 5 - ДШ-А; 6 - ЭД; 7 - концевые провода.

Очерёдность взрывания шпуров указанно в таблице 7.

Таблица 7. Очерёдность взрывания шпуров
