Петрофизические модели горизонта Ю1 месторождений Томской области

Оценка характера насыщения коллектора и выделение продуктивного коллектора выполняются путем сравнения удельного сопротивления ρп пласта-коллектора с его удельным сопротивлением ρвп при полном насыщении пластовой водой. Если ρп < ρвп —коллектор водоносный; если ρп > ρвп пласт содержит нефть или газ, но еще неизвестно, является ли он промышленно продуктивным.

Пласт считают продуктивным при условии ρп > ρпкр н, где ρпкр н —критическое удельное сопротивление рассматриваемого класса коллектора. Величину ρпкр н и соответствующее значение Рнкр н устанавливают с помощью зависимости Рн= f(Кв), в соответствии с величиной Квкр н, определенной путем анализа кривых относительной фазовой проницаемости для системы нефть—вода или газ—вода в зависимости от того, чем насыщен коллектор.

Глава 2. Краткая характеристика геологического разреза и пласта Ю1

Залежь нефти на Крапивинском месторождении приурочена к платсу Ю1 васюганской свиты. Основные запасы связаны с верхнеюрским пластомЮ13-4 (подугольная часть верхневасюганской подсвиты). В пределах месторождения пробурено 28 поисковых и разведочных скважин, 17 из которых дали притоки нефти. При изучении параметров пористости, эффективной мощности и дебита мы можем наблюдать заметные колебания. Так, дебит скв. 201 (132,4 м3/сут) при незначительном превышении средней пористости коллекторов (17 %) по сравнению со скв. 202 (16 %) и меньшей эффективной толщине (10,4 против 13,8 м) в 20 раз превосходит дебит последней (7 м3/сут); дебит скв. 190 (60,4 м3/сут), несмотря на одинаковую пористость (16 %) и меньшую эффективную толщину (9,8 м) по сравнению со скв. 206 (12,2 м) и скв. 195 (14,4 м), значительно превышает дебиты указанных скважин (7,7 и 11,7 м3/сут). Оказалось, что колебания дебитов скважин при установленном несоответствии с емкостными параметрами продуктивной пачки вполне отвечают изменчивости проницаемости коллекторов пласта Ю13. Так, максимальный дебит в скв. 208 (316 м3/сут) обусловлен очень высокими значениями проницаемости пласта Ю13, достигающими 0,6296-2,2848 мкм2 (см. скв.208 на рис.1). Несколько меньшие дебиты в скв. 201 (132,4 м3/сут) и скв. 203 (59,5 м3/сут) соответствуют некоторому уменьшению проницаемости в скв. 201 (до 0,1000-0,4037 мкм2) и более значительному в скв. 203 (до 0,010-0,063 мкм2). Небольшие дебиты в скв. 206 (7,3 м3/сут нефти и 0,4 м3/сут воды) и скв. 195(11,7 м3/сут) отвечают еще более низкому значению проницаемости (до 0,001-0,050 мкм2). Таким образом, очевидно, что именно изменчивость проницаемости пород-коллекторов пласта Ю13 определяет столь широкий диапазон вариаций дебитов нефти и сложный характер распределения продуктивности по скважинам. Именно проницаемость обеспечивает аномально высокие дебиты (60-316 м3/сут) ряда скважин, отличающие Крапивинское месторождение от других, причем не только Каймысовского свода, но и всей Западной Сибири.

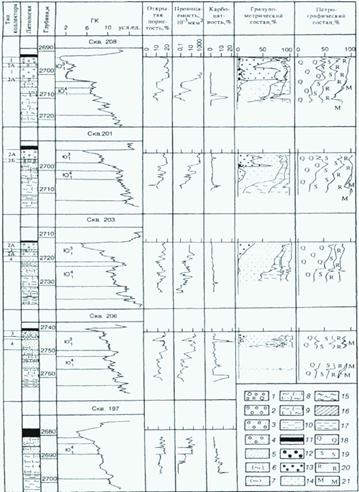

Рис.1. Геофизическая, петрофизическая и литологическая характеристики песчаных пород-коллекторов разных типов

1-10 - литологические типы пород: 1-7 – песчаники;1 - крупно-среднезернистые; 2- среднезернистые; 3- средне-мелкозернистые; 4-средне-мелкозернистые глинисто-алевритистые и алевритовые; 5- мелкозернистые глинисто-алевритистые; 6- мелкозернистые алевритовые и глинисто-алевритовые; 7- алевритисто-глинистые; 8,9 - алевролиты (8 - песчаные, 9 - песчано-глинистые); 10- аргиллиты; 11- угли; 12-17 - гранулометрические фракции: 12-14 - песчаные (12 - крупнозернистые, 13- среднезернистые, 14- мелкозернистые); 15,16 – алевритовые (15 - крупнозернистые, 16- мелкозернистые); 17- глинистые; 18-21 - петрографический состав обломочной части: 18- кварц; 19- полевые шпаты; 20 - обломки горных пород; 21 – слюда.

Стратиграфия и фациальные особенности формирования Горизонта Ю1 юго-восточной части Каймысовского свода.

Стратиграфическое расчленение разреза юго-восточной части Каймысовского свода (район Крапивинского нефтяного месторождения) осуществлено по данным глубоких скважин с использованием ископаемых остатков фауны и флоры, стандартного каротажа (ПС — поляризации собственной, КС — кажущегося сопротивления) и региональных корреляционных схем.

Объектом изучения является горизонт Ю1 васюганской свиты келловей-оксфордского ярусов верхней юры (J3к-оvs).

Свита названа по р. Васюган на Западно-Сибирской равнине. Выделена В. Я. Шерихорой в 1961г. и входит в полуденную серию. Мощность свиты от 40 до 110 м. Свита содержит аммониты рода Quenstedticeras, фораминиферы видов Recurvoides scherkalyensis Lev., Recurvoides singularis Lutova, Ammobaculites tobolskensis Levina, Globulina alexandrae Dain; отпечатки мелких раковин брахиопод; отпечатки двустворок и белемнитов; пыльцу Classopollis, двухмешковую пыльцу хвойных растений, пыльцу Eucommiidites, Caytonia (Vitreispotes), споры тропических папоротников Motomisporifes phlebopteroites, Dipteridaceae, редкие остатки Yleichenia и др. (по материалам О. Н. Костеши). Отложения васюганской свиты согласно залегают на отложениях тюменской и вскрыты всеми скважинами описываемой территории. Свита четко выделяется в разрезах изучаемых скважин, хорошо прослеживается по латерали и подразделяется на две подсвиты, сложенные разнофациальными (преимущественно морскими) отложениями, сформировавшимися в процессе двух трансгрессий - келловейской (нижневасюганская подсвита), позднеоксфордской части верхнеюрско-валанжинской (верхневасюганская подсвита) — и кратковременного периода континентального режима осадконакопления между ними.

Нижневасюганская подсвита сложена относительно глубоководно-морскими глинистыми породами - аргиллитами темно-серыми, буровато-серыми с редкими, тонкими прослойками светло-серых алевролитов. Она хорошо выдержана по простиранию, мощность ее около 35 м. Это время наступления моря на сушу. Судя по литологическому составу и органическим остаткам (отпечатки раковин аммонитов, комплексы фораминифер Recurvoides scherkalyensis, Recurvoides singularis; споро-пыльцевые комплексы хорошей сохранности), проводя аналогию с современными морскими бассейнами, можно сделать предположение, что эта область относительно глубоководного шельфа.

Верхневасюганская подсвита преимущественно песчанистая содержит комплексы фораминифер Ammobaculites tobolskensis, Globulina alexandrae, отпечатки раковин брахиопод, двустворок плохой сохранности, палинокомплексы, видовой состав которых унаследован от келловейской флоры, но с уменьшением их количества и плохой сохранностью. Эти данные свидетельствует о существовании в то время мелководного морского бассейна. Подсвита представляет собой региональный нефтегазоносный горизонт Ю1, являющийся основным продуктивным объектом практически на всех месторождениях Томской области. В объеме горизонта на территории исследования выделяются пласты Ю11, Ю12, Ю1М и Ю13, каждый из которых продуктивен в той или иной скважине. Мощность подсвиты составляет около 65–70 м.
