Петрофизические модели горизонта Ю1 месторождений Томской области

V-зоны и добывные возможности коллекторов

При оценке продуктивных пластов данные ГИС позволяют устанавливать факторы, влияющие на их потенциальные добывные возможности.

В |2, 4, 5] рассмотрены отличительные особенности формирования ЗУ в V-зоне. Отмечено, что при внедрении глинистых частиц (∆kгл) в поры коллектора в пределах V-зоны снижается эффективная пористость (∆kпэф). Это происходит как за счет внедряющейся в пласт глины (∆kгл), так и за счет воды, связываемой этой глиной. Следовательно, параметры ЗУ можно использовать для оценки снижения эффективной пористости в V-зоне: ∆kпэф = (1 + α)* ∆kгл, где α*∆kгл = ∆kПВОэф. В отличие от ЗУ, в ЗР (∆kп) повышается эффективная пористость. В свою очередь, изменение эффективной пористости ведет к изменениям проницаемости и добывных возможностей коллектора. При формировании ЗУ добывные возможности уменьшаются в среднем в 1,6 раза [2].

Необходимо указать на принципиальные ограничения возможностей ГИС. заключающиеся в том, что рассеянная глина (kгл) в порах породы по УЭС (рпЭМ) и по нейтронной влажности (wпНМ) эквивалентна содержанию некоторого количества (kпв) пластовой воды или фильтрата бурового раствора. По этому установить наличие в прискважинной области ЗУ (∆kгл) и достоверно оценить емкостные свойства породы лишь по данным комплекса ЭМ+НМ, в силу указанных ограничений, невозможно.

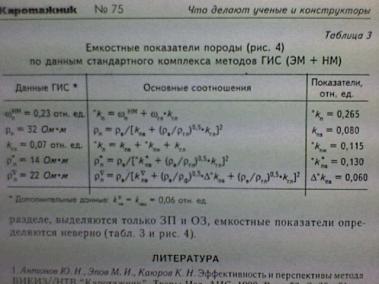

Результаты интерпретации только данных ЭМ+НМ содержат многочисленные неточности и погрешности. По этим данным V-зоне пласта для ситуации, рассмотренной в предыдущем разделе, выделяются только ЗП и ОЗ, емкостные показатели определяются неверно (табл.3 и рис. 4).

Заключение

Задача выделения коллекторов является составной частью задачи литологического расчленения, однако ввиду практической важности ее рассматривают как самостоятельную. Петрофизическая основа решения задачи—граничное значение Кп, Кгл и других параметров породы, характеризующее границу коллектор—не коллектор. Зная граничное значение Кпгр или Кглгр, проводят на диаграмме этого параметра, полученной для данного разреза способом кросс-плотов или каким-либо другим, линию, параллельную оси глубин, соответствующую Кпгр или Кглгр, после чего характеризуют его как коллектор или не коллектор.

Оценка характера насыщения коллектора и выделение продуктивного коллектора выполняются путем сравнения удельного сопротивления ρп пласта-коллектора с его удельным сопротивлением ρвп при полном насыщении пластовой водой. Если ρп < ρвп —коллектор водоносный; если ρп > ρвп пласт содержит нефть или газ, но еще неизвестно, является ли он промышленно продуктивным. Пласт считают продуктивным при условии ρп > ρпкр н, где ρпкр н— критическое удельное сопротивление рассматриваемого класса коллектора. Величину ρпкр н и соответствующее значение Рнкр н устанавливают с помощью зависимости Рн= f(Кв), в соответствии с величиной Квкр н, определенной путем анализа кривых относительной фазовой проницаемости для системы нефть—вода или газ—вода в зависимости от того, чем насыщен коллектор.

Список литературы

1. Геологическое строение и полезные ископаемые Западной Сибири: Новосибирская, Томская и Омская области.

Т.1. Геологическое строение. 1999. – 228 с.

Т.2. Полезные ископаемые. 1998. – 254 с.

2. Геология и разработка крупнейших и уникальных нефтяных и нефтегазовых месторождений России.

Т.2. Западно-Сибирская нефтегазовая провинция. – 1996. – 352 с.

3. Нефтегазовая энциклопедия / под реакцией Вадецкого. – М.: Нефть и газ, 2002 г. (в трех томах).

Т.1. А – И; Т.2. К – П.

4. Добрынин В.М. и др. Петрофизика: учебник для вузов. М.: Недра, 1991.– 368 с.

5. Сваровская Н.А. Физика пласта. Учебное пособие. ТПУ, 2003. – 155 с.

6. Журнал «Каротажник» выпуск 75.
