Геодезические работы

Измерение углов на пунктах полигонометрии производится способом измерения отдельного угла или способом круговых приемов, как правило, по трехштативной системе оптическими теодолитами Т1,Т2, Т5 и другими, им равноточными, с точностью центрирования 1 мм. Способ круговых приемов применяется, когда число наблюдаемых направлений на пункте более двух.

При измерениях способом отдельного угла али

даду вращают только по ходу часовой стрелки или только против хода часовой стрелки.

При измерениях круговыми приемами в первом полуприеме алидаду вращают по ходу часовой стрелки, а во втором - в обратном направлении. При наличии в группе измерений отдельных приемов или углов, результаты которых не удовлетворяют установленным допускам, последние повторяются на тех же установках лимба.

Расхождения между значениями измеренного и исходного угла на примычном пункте не должны превышать:

· в полигонометрии 4 класса - 6";

· 1 разряда- 10";

· 2 разряда - 20".

Если расхождения будут более указанного допуска, то определяется третье исходное направление, по которому следует произвести соответствующий контроль.

Угловые и линейные измерения рекомендуется производить одновременно. При этом полевая обработка материалов измерений и контрольные вычисления должны, как правило, производиться исполнителем.

2.4 Привязка съемочной сети к пунктам опорной межевой сети на землях поселений

После полевого обследования и согласования границы земельного участка был составлен проект съемочной сети для последующего определения координат межевых знаков полярным способом. Съемочная сеть представлена в виде точек теодолитного хода. Координаты начальной точки F определены ее привязкой к пунктам опорной межевой сети (ОМС2)- парным стенным знакам 1 и 2.

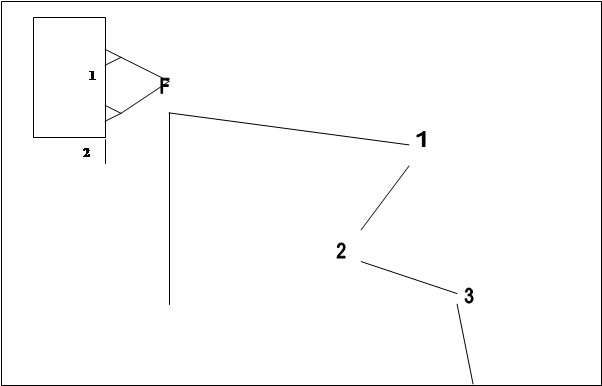

Схема теодолитного хода.

F,1,2,3
6
4
5

Координаты пунктов опорной межевой сети

1

2

X, м

Y, м

X, м

Y, м

243,500

186,109

200,028

184,040

Координаты точек теодолитного хода

№ т.

Х, м

У, м

1

175,000

355,000

2

119,000

299,000

3

93,000

378,000

4

27,000

395,000

5

29,500

317,000

6

58,000

224,500

Пример графического определения координат:

130

xт = 120 + (lмм / l`мм ∙ 100м)

120

211

Схема привязки хода к парным стенным знакам.

При привязке на точке теодолитного хода F были измерены горизонтальные проложения d1, d2 от начальной точки хода до стенных знаков, горизонтальный угол ВF между направлениями от начальной точки хода на стенные знаки. Вычислена длина стороны d1-2 между стенными знаками. Направления измерены теодолитом 2Т5КП методом круговых приемов.

ВF

54°36'02,7"

d1

47,112 м

d2

47,768 м

1) Вычисление длины стороны d1-2 между стенными знаками:

2) Определение дирекционного угла линии 1-2:

3) Вычисление углов β1 и β 2:

4) Вычисление дирекционных углов линий 2-1, 1-F, 2-F:

5) Вычисление координат точки F:

Контроль вычислений:

6) Вычисление длины линии F-1 и дирекционного угла этой линии:

7) Вычисление длин линий теодолитного хода и дирекционных углов этих линий:

Направление

d, м

α, ° ' "



1-2

79,195

225° 00' 00"



2-3

83,168

108° 13' 01,54"



3-4

68,154

165° 33' 21"



4-5

78,040

270° 50' 08,79"



5-6

96,791

287° 07' 28,16"



6-F

162,521

0° 57' 04,34"
