Геодезические работы

3. Для контроля определили по координатам длины сторон здания и сравнили их с проектными значениями.

Полученные по координатам параметры здания: ширина 14,99м, длина 56,02м.

Проектные параметры здания: ширина 15м, длина 56м.

По полученным данным составлен разбивочный чертёж для выноса здания в натуру. Вынос зданий

на местность проводится теодолитом 2Т5К.

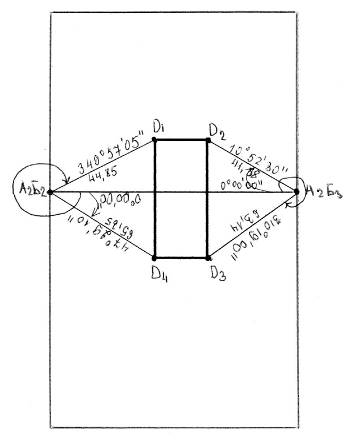

Разбивочный чертёж для выноса на местность здания полярным способом

Последовательность выноса:

1.С т. А2Б2 ориентируясь на т. А2Б3 выносят точку D4, D1.

2.С т. А2Б3 ориентируясь на т. А2Б2 выносят точки D2, D3.

6.3.3 Линейная засечка

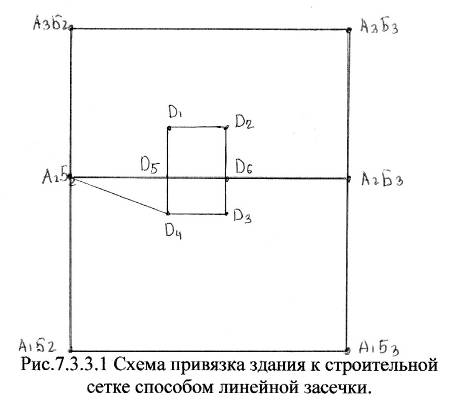

Привязка здания линейной засечкой к строительной сетке проводилась в следующем порядке:

1. Графически получаем координаты точек А2Б2, D4, D5, D6.

2. Решая обратную геодезическую задачу, получаем длины линий А2Б2- D5, А2Б2- D6, А2Б2- D4, D5- D4, D6- D4.

3.

Для контроля определили по координатам длины сторон здания и сравнили их с проектными (15х56м).

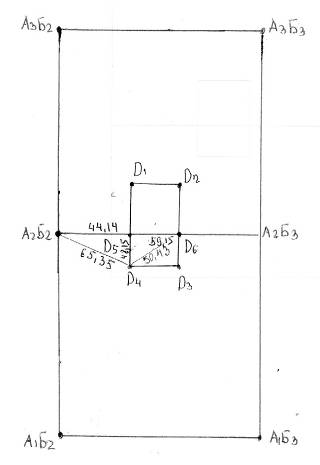

Разбивочный чертёж для выноса на местность здания линейной засечкой

Последовательность выноса:

1. От т. А2Б2 откладывается расстояние 44,14 м и 53,15 м; и получаем соответственно D5 и D6.

2. От т. А2Б2 откладывается расстояние 48,15 м, 50,43 м и 65,35 м; и на пересечении получаем D4.

3. Для контроля выполняют промеряют стороны здания. Допустимое расхождение 1/2000.

7. Съемка подземных коммуникаций

7.1 Общие положения

К подземным инженерным коммуникациям относят подземные линейные сооружения с технологическими устройствами на них, предназначенные для транспортирования жидкостей, газов, передачи энергии и информации.

Подземные инженерные коммуникации состоят из трубопроводов, кабельных линий и коллекторов.

При инженерных изысканиях выполняется исполнительная съемка вновь проложенных подземных коммуникаций и съемка существующих подземных коммуникаций.

Исполнительная съемка подземных коммуникаций выполняется в процессе и по окончании строительства, до засыпки траншей.

Съемка существующих подземных коммуникаций выполняется в случаях отсутствия, утраты или недостаточной полноты и точности имеющихся материалов исполнительной съемки.

7.2 Исполнительная съемка вновь построенных подземных коммуникаций

Исполнительная геодезическая съемка подземных инженерных коммуникаций для составления исполнительных чертежей выполняется в процессе их строительства до засыпки траншей и котлованов.

Не зависимо от вида подземной прокладки снимаются колодцы, каморы и люки, углы поворота, точки на прямолинейных участках по оси подземной сети не реже, чем через 50 м, места изменения уклонов коммуникаций и диаметров труб, места присоединения и ответвлении.

По каждому отдельному виду подземной инженерной коммуникации съемке и определению подлежат:

-по водопроводу и трубопроводу специального технического назначения (нефтепровод, мазутопровод, маслопровод, золопровод и др.) — пожарные гидранты, задвижки, вантузы, аварийные выпуски, водоразборные колонки, упоры на углах поворота, диаметры труб;

-по канализации (самотечной и напорной), водостоку и дренажу — аварийные выпуски, оголовки выпусков водостока, дождеприемники, ливнеспуски, очистные сооружения на водостоках, упоры на углах поворота напорной канализации, габариты зданий станций перекачки, водопроводных и канализационных насосных станций, диаметры труб;

-по теплосети — компенсаторы, задвижки, неподвижные опоры, наземные павильоны над камерами, габариты зданий центральных тепловых пунктов (ЦТП), диаметры труб;

-по газопроводу — коверы, регуляторы давления, задвижки, гидравлические затворы, контрольные трубки, компенсаторы, заглушки, габариты газораспределительных станций (ГРС), диаметры труб;

-по электрокабелю — места выходов на стены зданий и опоры, сечения блоков или каналов по внешним габаритам, число каналов, линейные и тройниковые муфты, трансформаторы, габариты зданий ТП;

-по слаботочной сети — коробки, шкафы (с указанием их типа или стандарта), сечение блоков или каналов по внешним габаритам, число каналов, развертки колодцев;

-по электрозащите от коррозии — контактные устройства, анодные заземлители (с указанием глубины их, заложения), электрозащитные установки, электрические перемычки, защитные заземления и дренажные кабели.

При этом должны быть собраны сведения и количестве прокладок, отверстий, о материале труб, колодцев, каналов, о давлении в газовых и напряжении в кабельных сетях.

При расположении подземных инженерных сетей в блоках и тоннелях снимается только одна сторона их, другая же наносится по данным промеров. Выходы подземных сетей и элементы их конструкции должны быть связаны между собой или привязаны к твердым контурам застройки контрольными промерами.

При съемке кабелей в пучках замеры производятся до крайних кабелей с той или другой стороны.

Обязательной съемке подлежат все подземные сооружения, пересекающие или идущие параллельно прокладке, вскрытые траншеей. Одновременно со съемкой указанных элементов инженерных коммуникаций должна быть выполнена съемка текущих изменений. Ширина полосы, охватываемой съёмкой, устанавливается заданием, но должна быть не менее 20 м от оси прокладки. При производстве работ рекомендуется давать единую нумерацию колодцев, камер и др.

7.2.1 Вертикальная съемка

Высотное положение подземных инженерных коммуникаций, в том числе и углов их поворота, определяется до засыпки траншей техническим нивелированием в соответствии с требованиями СП 11-104-97. Высотное положение элементов инженерной сети в проходном коллекторе определяется от проложенного внутри него нивелирного хода.

При глубоком заложении подземных коммуникаций, когда получение в необходимых местах высот точек элементов коммуникаций не может осуществляться непосредственно по нивелирной или глубинной рейке, эти высоты получают измерением металлической рулеткой вертикального расстояния от кольца колодца, на которой передана отметка.

Нивелированием определяются высоты пола и верха коллектора, верха и низа кабельной канализации в пакетах (блоках), верха бронированного кабеля, верха трубопроводов, поверхности земли (бровки траншей) в характерных местах, углов поворота и точек изменения уклонов подземных коммуникаций, обечаек смотровых люков и всех остальных точек, заснятых в плане.

В канализации (фекальной и ливневой), дренаже и других самотечных трубопроводах нивелируются лотки труб. Кроме того, определяются высоты элементов всех существующих инженерных коммуникаций, вскрытых в траншеях при строительстве.

Нумерация точек, установленная в процессе горизонтальной съемки, при нивелировании не изменяется.

Для нивелирования рекомендуются нивелиры с самоустанавливающейся линией визирования и двусторонние шашечные рейки с круглым уровнем. Расхождения в превышениях, полученных по черным и красным сторонам реек, для каждой станции не должны превышать +/- 5 мм. Расстояние от инструмента до реек не должно быть более 100 м.
