Буровые установки глубокого бурения

При цементировании хвостовиков и секций обсадных колонн, спускаемых на бурильных трубах, применяют верхние двухсекци­онные пробки СП (рис 15.4) Они состоят из двух частей' нижней, подвешиваемой па срезных калиброванных штифтах в обсадной трубе, соединенной с бурильной колонной, и верхней, предвари­тельно размещаемой в цементировочной головке и прокачиваемой по бурильным трубам,

42 height=318 src="images/referats/6445/image017.jpg">

При посадке верхней пробки на нижнюю благодаря наличию уплотняющего элемента обеспечивается герметичность соединения. Конструктивное исполнение пробок предотвращает их всплытие в случае отказа обратного клапана.

Ь , ,,!_>,

Клапаны обратные

Клапаны обратные дроссельные типа ЦКОД предназначены для непрерывного самозаполнения буровым раствором обсадной колонны при спуске ее в скважину, а также для предотвращения обратного движения тампонажного раствора из заколонного про­странства и упора разделительной цементировочной пробки. Шифр ЦКОД обозначает: Ц - цементировочный, К - клапан, О — обрат­ный, Д — дроссельный. Наличие в шифре буквы "М" означает мо­дернизацию типоразмера клапана.

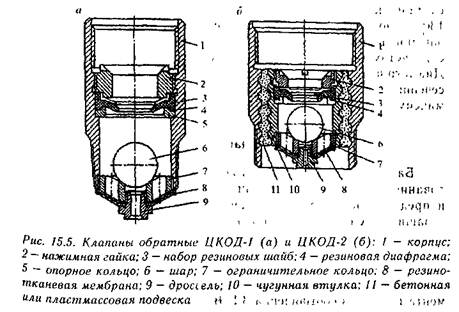

Для обсадных колонн используют клапаны ЦКОД-1 (рис. 15.5) диаметром 114—194 ими ЦКОД-2 диаметром 219—426 мм.

Кроме клапанов типа ЦКОД имеются и другие обратные кла­паны: тарельчатые, шаровые, с шарнирной заслонкой и т. д. Об­ратные клапаны устанавливают либо в башмаке колонны, либо на 10-20 м выше его.

Клапаны типа ЦКОД спускают в скважину с обсадной колон ной без запорного шара, который прокачивают в колонну после ее спуска на заданную глубину Шар, проходя через разрезные шайбы и диафрагму, занимает рабочее положение

При спуске секций обсадных колонн с обратным клапаном типа ЦКОД на бурильных трубах, внутренний диаметр которых меньше диаметра шара последний сбрасывают в колонну перед соединением бурильных труб с секцией. В этом случае самозаполнение колонны жидкостью исключается и при спуске колонны необходимо доливать в нее буровой раствор в соответствии с требованиями плана работ

Верхняя часть клапана внутри имеет опорную торцовую поверхность, которая выполняет функцию "стоп-кольца" для остановки разделительной цементировочной пробки. В этом случае установки упорных колец не требуется

Если в шифре обратных клапанов имеются аббревиатуры ОТТМ и ОТТГ, это означает, что в первом случае в клапанах при меняется трапецеидальная резьба, во втором — высокогерметичное соединение. Если таких аббревиатур нет, то в клапанах используется треугольная резьба

Клапаны для обсадных колонн диаметром 219—426 мм рас считаны для использования при температурах, не превышающих 130°С но по технически обоснованному требованию потребителя они могут быть изготовлены (до диаметра 340 мм включительно) с расчетом на максимальную допустимую температуру 200 °С Диаметр шара клапанов 76 мм, минимальный диаметр проходного сечения в диафрагме 60 мм, диаметр отверстия в дросселе 20 мм, максимальный расход жидкости через клапаны 60 л/с.

Башмаки колонные

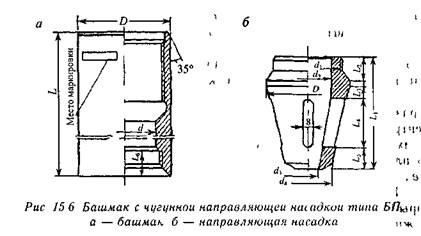

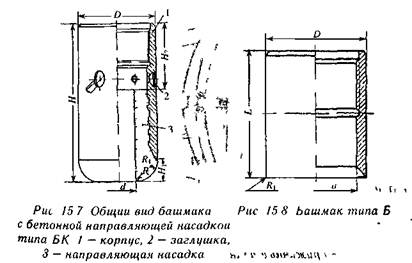

Башмаки колонные (рис 156, 157) используются для обору­дования низа обсадных колонн из труб диаметром 114—508 мм и предназначены для направления колонн по стволу скважины и защиты их от повреждений при спуске в процессе крепления нефтяных и газовых скважин при температуре на забое до 250 °С

Для колонн больших диаметров применяются башмаки с бетонной насадкой (рис 158) Они состоят из корпуса с неразъемной насадкой, которая формируется в нем из смеси тампонажного

цемента и песка в соотношении 3:1. В корпусе башмака выполнены отверстия с пазами, которые образуют дополнительные каналы для циркуляции бурового раствора В верхней части корпуса имеется резьба, при помощи которой башмак соединяется с нижней обсадной трубой, она может быть треугольной, трапецеидальной (ОТТМ) и высокогерметичпой (ОТТГ)

При спуске потайных колонн или секции обсадных колонн с проработкой ствола иногда, если это необходимо, направляющие насадки выполняют в виде породоразрушающего наконечника

Центраторы

Центраторы предназначены для обеспечения концентричного размещения обсадной колонны в скважине с целью достижения качественного разобщения пластов при цементировании Кроме того, они облегчают спуск обсадной колонны за счет снижения сил трения между колонной и стенками скважины, способствуют увеличению степени вытеснения бурового раствора тампонажным за счет некоторой турбулизации потоков в зоне их установки, облегчению работ по подвеске потайных колонн и стыковке секций за счет цент­рирования их верхних концов в скважине

Конструктивно центраторы выполняются неразъемными и разъемными, причем предпочтение отдается последним Обычно центраторы располагаются в средней части обсадной трубы, однако их необходимо устанавливать в подошве и кровле продуктивно­го пласта, а также в номинальном диаметре ствола скважины.

Нельзя устанавливать центраторы в интервалах каверн!

Конструктивные особенности позволяют применять центра­торы ЦЦ-2 и в наклонно направленных скважинах благодаря возможности изменения высоты 01раничителя прогиба пружинных планок.

Наибольшее распространение получили центраторы ЦЦ-1 (рис 159).

Скребки

Скребки используются для разрушения глинистой корки на стен­ках скважины с целью улучшения сцепления тампонажного раствора с породой, особенно при цементировании скважин с расхаживанием.

Скребок корончатый разъемный типа СК состоит из корпуса 2, половинки которого соединяются с помощью штыря 3 Рабочие элементы скребка 1 выполнены из пучков стальной пружинной про волоки и прикреплены к корпусу накладками (рис 15.10). Скребок комплектуется стопорным кольцом с фиксирующимся на трубе спиральным клином

Скребок устанавливается таким образом, чтобы рабочие эле­менты с загнутыми внутрь концами были направлены вверх для обеспечения минимального износа элементов при спуске колонны. При движении обсадной колонны вверх рабочие элементы отгибаются и частично разрушают глинистую корку на стенке скважины Скребки устанавливаются выше и ниже каждого центратора.

ТЕХНОЛОГИЧЕСКАЯ ОБВЯЗКА ЦЕМЕНТИРОВОЧНОГО ОБОРУДОВАНИЯ

Процесс цементирования скважин осуществляется ком­плексом специального оборудования, которое расстанавлива­ют в соответствии с заранее разработанной схемой. Одна из таких схем расстановки и обвязки оборудования для случая, когда для приготовления цементного раствора требуется 40 — 60 т сухого тампонажного материала, показана на рис. 8.5, а. Схема расстановки оборудования с использованием осреднительной (для "усреднения" параметров тампонажного раство­ра) емкости приведена на рис. 8.5, б.
