Буровые установки глубокого бурения

Подъём и спуск бурильных труб в целях замены сработавшегося долота состоит из одних и тех же многократно повторяемых операций. Причём к машинам относятся операции подъёма свечи из скважин и порожнего элеватора. Все остальные операции являются машинно – ручными или ручными требующими затрат больших физических усилий.

К ним относятся:

• при подъеме:

посадка колонны на элеватор;

ра

звинчивание резьбового соединения;

установка свечи на подсвечник;

спуск порожнего элеватора;

перенос штропов на загруженный элеватор;

• при спуске:

вывод свечи из-за пальца и с подсвечника;

свинчивание свечи с колонной;

спуск свечи в скважину;

посадка колонны на элеватор;

перенос штропов на свободный элеватор.

Для производства спускоподъемных операций буровая брига­да должна быть оснащена, во-первых, инструментом для захвата и подвешивания колонны труб. В качестве такого инструмента при­меняются элеваторы, клинья и слайдеры (элеваторы с плашечными захватами). Во-вторых, инструментом для свинчивания и развинчивания бурильных и обсадных труб (машинные, круг­лые ключи и т.п.).

Устройства для захвата и подвешивания колонн различаются по размерам и грузоподъемности. Обычно это оборудование вы­пускается для бурильных труб размером 60, 73, 89, 114, 127, 141, 169 мм с номинальной грузоподъемностью 75, 125, 140, 170, 200, 250, 320 т. Для обсадных труб диаметром от 194 до 426 мм приме­няют клинья четырех размеров: 210, 273, 375 и 476 мм, рассчитан­ные на грузоподъемность от 125 до 300 т.

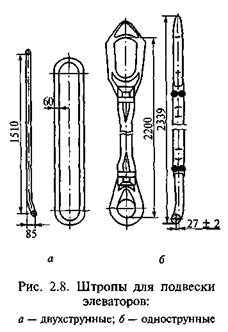

Элеватор служит для захвата и удержания на весу колонны бу­рильных (обсадных) труб при спускоподъемных операциях и дру­гих работах в буровой. Применяют элеваторы различных типов, отличающиеся размерами в зависимости от диаметра бурильных или обсадных труб, грузоподъемностью, конструктивным использованием и материалом для их изготовления. Элеватор при помощи штропов подвешивается к подъемному крюку.

Клинья для бурильных труб используют для подвешивания бу­рильного инструмента в столе ротора. Они вкладываются в конус­ное отверстие ротора. Применение клиньев ускоряет работы по спускоподъемным операциям. В последнее время широко приме­няются автоматические клиновые захваты с пневматическим при­водом типа ПКР (в этом случае клинья в ротор вставляются не вручную, а при помощи специального привода, управление кото­рым внесено на пульт бурильщика).

Для спуска тяжелых обсадных колонн применяют клинья с не разъемным корпусом. Их устанавливают на специальных подкладках над устьем скважины. Клин состоит из массивного корпуса воспринимающего массу обсадных труб. Внутри корпуса находится плашки предназначенные для захвата обсадных труб и удержания их в подвешенном состоянии. Подъем и опускание плашек осуществляется поворотом рукоятки в ту или другую сторону вокруг клина, что достигается наличием наклонных исправляющих вырезов в корпусе, по которым при помощи рычага перекатываются ролики плашек.

Для свинчивания и развинчивания бурильных и обсадных труб вменяется специальный инструмент. В качестве такого инструмента используют различные ключи. Одни из них предназначаются для свинчивания, а другие — для крепления и открепления резьбовых соединений колонны. Обычно легкие круговые ключи для предварительного свинчивания рассчитаны на замки одного диаметра, а тяжелые машинные ключи для крепления и открепле­ния резьбовых соединений — на два, а иногда и более размеров бурильных труб и замков.

Операции крепления и открепления резьбовых соединений бу­рильных и обсадных колонн осуществляются двумя машинными ключами; при этом один ключ (задерживающий) — неподвиж­ный, а второй (завинчивающий) — подвижный. Ключи подве­шивают в горизонтальном положении. Для этого у полатей на специальных «пальцах» укрепляют металлические ролики и через них перекидывают стальной тартальный канат или одну прядь талевого каната. Один конец этого каната прикрепляется к под­веске ключа, а другой — к противовесу, уравновешивающему ключ и облегчающему переме­щение ключа вверх или вниз.

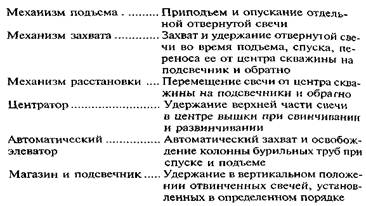

На основе создания ряда ме­ханизмов для автоматизации и механизации отдельных опера­ций спускоподъемных работ был создан автомат спуска-подъема. Комплекс механизмов АСП пред­назначен для механизации и ча­стичной автоматизации спуско­подъемных операций. Он обеспечивает:

совмещение во времени подъема и спуска колонны труб и незагруженного элеватора с операциями установки свечей на подсвечник, выноса ее с подсвечника, а также с развинчиванием или свинчиванием свечи колонной бурильных труб;

механизацию установки свечей на подсвечник и вынос их кцентру, а также захват или освобождение колонны бурильных труб автоматическим элеватором.

I

Механизмы АСП располагаются на буровой следующим обра­зом (рис. 2.9). На кронблочной площадке установлены амортиза­тор 2 и верхний блок 1 или кронштейн поворотный 3 механизма подъема, направляющие каната 4 центратора, магазин 5, ниж­ний блок 7 механизма подъема, центратор 6, механизм расста­новки свечей 16, механизм захвата свечей 75, канат механизма подъема 17. На площадке буровой расположены подсвечник \1, блок цилиндров 11 механизма подъема, автоматический буровой ключ 10, ротор 9 с пневматическими клиньями. К талевому бло­ку подвешен автоматический элеватор 8. Пост АСП 13 размешен на площадке подсвечника. Бурильные свечи 14 устанавливаются на подсвечник.

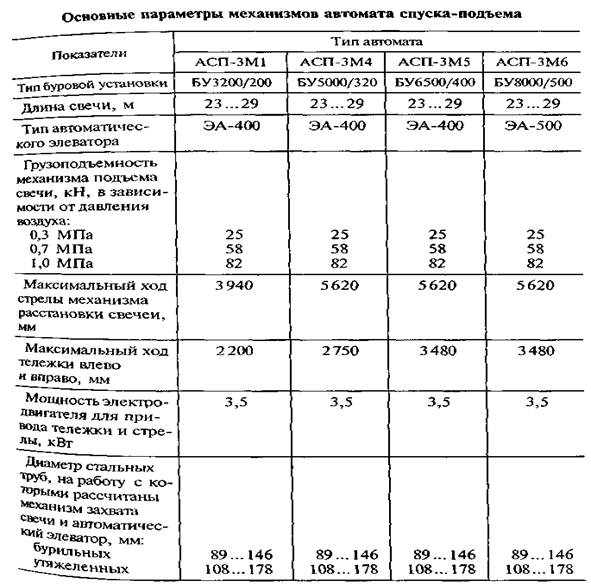

В работе комплекса механизмов типа АСП-ЗМ1, АСП-ЗМ4. АСП-ЗМ5 и АСП-ЗМ6 используются ключ АКБ-ЗМ2 и пневмати­ческий клиновой захват БО-700 (кроме АСП-ЗМ6, для которого применяется захват ПКРБО-700).

При спускоподъемных операциях необходимо соблюдать целый ряд основных положений.

Спускоподъемные операции (скорости спуска и подъема, мо­мент начала подъема, проработки и др.) должны производится в соответствии с режимно-технологической картой (технически проектом на строительство скважины) или указанием бурового мастера, начальника буровой, инженерно-диспетчерской службой руководства Районной инженерно-технической службы (РИТС) или разведки.

Для проведения работ по спуску, подъему и наращиванию бурильной колонны буровая установка должна быть оснащена комплектом механизмов и приспособлений малой механизации. В процессе бурения и после окончания долбления ведущую трубу и первую свечу следует поднимать из скважины на первой скорости. Запрещается раскреплять резьбовые соединения свечей бурильных труб и других элементов компоновки

бурильной колонны при помощи ротора. Также запрещается останавливать вращение колонны бурильных труб включением обратного хода ротора.

При спуске бурильных и утяжеленных бурильных труб в скважину резьбовые соединения следует докреплять машинными и автоматическими ключами, контролируя зазор между соединительными элементами и соблюдая по показаниям моментомера величину допустимого крутящего момента, установленную действующей инструкцией.
