Бурение эксплуатационной наклонно-направленной скважины на Озерной площади

где: А – проложение – 200 м; Н = Lв – Нв = 1838 – 200=1638 м.

Определяется горизонтальная проекция искривленного участка:

а = R × (1 – соs α) = 600 × (1 – 0,9910) = 5,4 м.

Определяется вертикальная проекция искривленного участка:

h = R × sin α = 600 × 0,1219 = 73,14 м.

Определяется вертикальная проекция прямолинейного наклонного участка: >Н = Lв – (Нв + h) = 1838 – (200 + 73,14) = 1565 м.

Определяется горизонтальная проекция прямолинейного наклонного участка:

А = Н × tg α = 1565 × 0,1228 = 192 м.

Определяется длина искривленного участка:

ℓ2 = 0,01745 × R × α = 0,01745 × 600 × 7 = 73,3 м.

Определяется длина прямолинейного наклонного участка:

ℓ3 = Н1 / соs α = 1565 / 0,9910 = 1579 м.

Определяется длина наклонного участка:

Lн = ℓ1 + ℓ2 + ℓ3 =200 + 73,3 + 1579 = 1852 м.

Определяются коэффициенты приращения по интервалам наклонной скважины:

к2 = ℓ2 / h = 73,3 / 73,1 = 1,002;

к3 = ℓ3 / Н = 1579 / 1565 = 1,009.

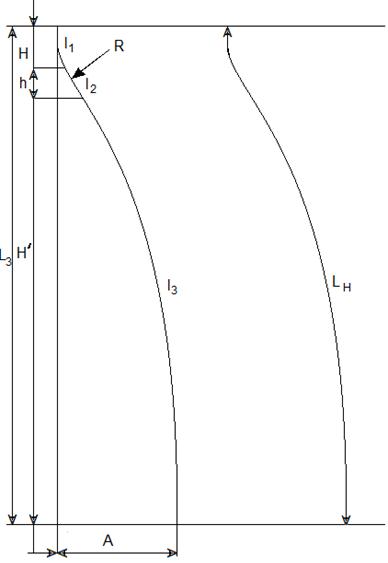

ПРОФИЛЬ НАКЛОННОЙ СКВАЖИНЫ

Схема 2

3.3 ВЫБОР ТИПОВ БУРОВЫХ РАСТВОРОВ ПО ИНТЕРВАЛАМ СКВАЖИНЫ

Типы буровых растворов выбираются по интервалам бурения с учетом геолого-технических условий, опыта проводки скважины на данной площади с целью предупреждения осложнений, снижения проницаемости продуктивных пластов и получения максимальных технико-экономических показателей бурения скважины.

Бурение под I направление в интервале от 0 до 12 м «всухую» шнеком Dд = 600 мм.

Бурение под II направление в интервале от 12 до 40 м. ведется на естественном глинистом растворе ρ = 1080 кг/м3, УВ = 20-25 с, рН = 6,5.

Бурение под кондуктор от глубины II направления до башмака кондуктора от 40 до 160 м ведется на глинистом растворе ρ = 1230-1240 кг/м3.

Бурение под техническую колонну от 160 до 579 м, на соленасыщенном растворе ρ = 1,21-1,23 г/см3, УВ = 22 с.

Бурение под эксплуатационную колонну в интервале от 579 до 972 м. ведется на технической воде ρ = 1000 кг/м3, остальные параметры не регулируются;

в интервале от 972 до 1497 м – ХНР (хлорнатриевый раствор), ρ = 1120-1140 кг/м3, остальные параметры не регулируются;

в интервале от 1497 до 1852 м – на безглинистом растворе на основе полисахаридов с ρ = 1120-1140 кг/м3, УВ=20-25 с, фильтроотдача 6-8 × 10–6 м3 × 30 мин, рН = 7,5-8,5, корка – пленка.

Определяется плотность бурового раствора из условия предупреждения проявления.

Ρб.р = Рпл × К / 0,01L = 14,08×1,05 / 0,01×1838 = 804 кг/м3.

С целью предупреждения проявления продуктивного пласта и осложнений вышележащих пластов принимается ρб.р = 1140 кг/м3, со следующими параметрами: УВ=25-30 с, фильтроотдача 6-8 × 10–6 м3 × 30 мин, рН=7,5-8,5, корка – пленка, СНС = 0.

Определяется количество материалов для приготовления и обработки бурового раствора по интервалам:

Vм – объем мерников, м3;

К1 – коэффициент кавернозности 1,1;

К2 – коэффициент, учитывающий потери бурового раствора от фильтрации 1,1;

К3 – коэффициент, учитывающий потери бурового раствора при его очистке 1,1;

Интервал бурения 0 – 12 м:

Vбр = Vм + 0,785 × × Lн × К1 × К2 × К3 = 50 + 0,785 × 0,4902 × 40 × 1,1 × 1,1 × 1,1 = 55,6м3.

Интервал бурения 0 – 40 м:

Vбр = Vм + 0,785 × Dд2 × Lн × К1 × К2 × К3 = 50 + 0,785 0,4902 × 40 × 1,1 × 1,1 × 1,1 = 60,5м3.

Интервал бурения 0 – 160 м:

Vбр = Vм + 0,785 × Dд2 × Lн × К1 × К2 × К3 =50 + 0,785 × 0,39372 × 160 × 1,1 × 1,1 × 1,1 = 76 м3;

Интервал бурения 0 – 579м.:

Vбр = Vм + 0,785 × Dд2 × Lн × К1 × К2 × К3 = 50 + 0,785 × 0,29532 × 579 × 1,1 × 1,1 × 1,1 = 101 м3;

Интервал бурения 0 – 972 м:

Vбр = Vм + 0,785 × Dд2 × Lн × К1 × К2 × К3 = 50 + 0,785 × 0,21592 × 972 × 1,1 × 1,1 × 1,1 = 102 м3;

Интервал бурения 0 – 1497 м:

Vбр = Vм + 0,785 × Dд2 × Lн × К1 × К2 × К3 = 50 + 0,785 × 0,21592 × 1497 × 1,1 × 1,1 × 1,1 = 118 м3;

Интервал бурения 0 – 1852 м:

Vбр = Vм + 0,785 × Dд2 × Lн × К1 × К2 × К3 = 50 + 0,785 × 0,21592 × 1852 × 1,1 × 1,1 × 1,1 = 141 м3.

Для приготовления бурового раствора применяется гидросмеситель УС – 6 – 30. Для обработки бурового раствора химическими реагентами применяют глиномешалку МГ-2-4.

Для очистки бурового раствора применяется циркуляционная система: 2 вибросита (DЕRRІСК), гидроциклоны, илоотделитель, центрифуга, емкость-отстойник.
