7.2 Задача 2

7.2.1 Провести графоаналитическое исследование режима работы в классе А и определить основные параметры транзисторного усилительного каскада в схеме с общим эмиттером, с одним источником питания Ек и с эмиттерной стабилизацией рабочего режима, т.е. с последовательной отрицательной обратной связью по постоянной составляющей эмиттерного тока, проходящего через RЭ (

см. рисунок 2 и рисунки 3 и 4). Вариант для выполнения задания взять из таблицы 14. Некоторые предельно допустимые параметры рекомендуемых транзисторов можно взять в приложении А или из справочника. Семейство статических входных и выходных вольт-амперных характеристик можно взять из приложения Б или из справочника.

Таблица 14 – К задаче 2 контрольной работы №1

Примечание – В таблице 14 приведены следующие параметры для расчета усилителя:

Um вх, мВ – амплитудное значение усиливаемого напряжения;

Um вых , В – амплитудное значение напряжения на выходе усилителя;

Rн ,кОм –сопротивление в цепи нагрузки усилителя;

Fн Fв ,кГц – диапазон усиливаемых частот;

Мв = Мн = 1,18 – коэффициент частотных искажений;

toокр ,оС – рабочая температура усилителя;

Ек, В – напряжение источника постоянного тока в цепи коллектора.

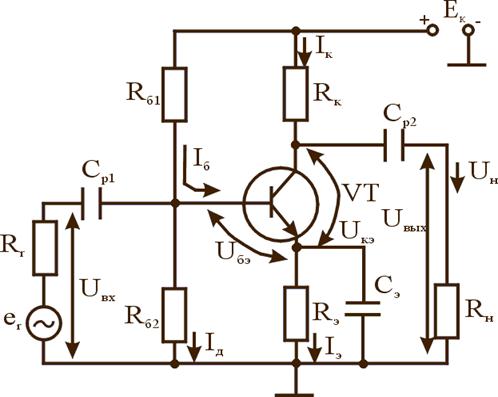

Рисунок 2 – Схема транзисторного усилительного каскада с эмиттерной стабилизацией рабочего режима

8.2.2.1 Выбрать тип транзистора. Для этого вычислить:

1) – коэффициент передачи тока в схеме ОЭ по формуле:

где – входное сопротивление транзистора, включенного по схеме ОЭ (это параметр, который первоначально можно задать в пределах от 200 Ом до 1кОм);

2) – требуемый коэффициент усиления по напряжению.

3) – требуемую предельную частоту коэффициента передачи тока транзистора по формуле

.

где – верхняя граничная частота по условию задачи, кГц

– коэффициент частотных искажений верхней частоте по условию задачи.

5) По справочнику выбираем наиболее подходящий тип транзистора, у которого параметрыи больше или равны значениям, полученным по формулам. Транзистор КТ3102А (аналог 2N3709) вполне подходит. Максимально допустимое значение напряжение этого транзистора больше напряжения источника постоянного тока:

6) Выписываем из справочника следующие параметры выбранного транзистора:- 100…250,- 100 МГц,- 50 В,- 0,1 А, - 0,25 Вт.

2. Произведём выбор режима работы транзистора по постоянному току:

1) Находим амплитуду тока коллектора.

,

где .

Зададим= (3 5)=3000 (в дальнейшем уточняем).

2) Находим постоянную составляющую тока коллектора.

,

где = (0,95 ÷ 0,7) – коэффициент запаса.

3) Рассчитываем значение по формуле

,

где = (1 2 ) В – область нелинейных значений.

4) Графо-аналитическим методом на семействе выходных статистических характеристик строим кривую допустимой мощности, рассеиваемой транзистором . Ниже этой кривой через точки и точку П с координатами провести нагрузочную прямую. Точка пересечения нагрузочной прямой с осью даёт значение тока коллектора в режиме короткого замыкания (КЗ).
