5) По графику определяем величины:

– ток базы покоя;

– напряжение база-эмиттер покоя;

и рассчитываем ток эмиттера покоя

,

6) Графо-аналитическим методом определяем h-параметры транзи

стора в точке покоя (т.П):

– выходное сопротивление транзистора по схеме ОЭ по формуле

при

– коэффициент передачи тока базы транзистора по схеме ОЭ по формуле

при

и в дальнейшем при расчётах используем эти значения.

7) Рассчитываем мощность, рассеиваемую на коллекторе транзистора в точке покоя по формуле

Она меньше, чем мощность , рассеваемая при рабочей температуре, которая рассчитывается по формуле

,

где – максимальная температура, при которой может работать транзистор (справочная величина);

– температура, при которой работает усилитель (таблица 14).

8.2.2.3 Произведём расчет каскада по переменному току:

1) Определить общее сопротивление коллекторной цепи постоянному току

Общее сопротивление коллекторной цепи состоит из резистора в цепи коллектора и сопротивления в цепи эмиттера .

Резистор обеспечивает отрицательную местную обратную связь (ООС) в каскаде. ООС делает каскад термостабильным, т.е. уменьшает зависимость параметров каскада от изменения температуры окружающей среды.

Введение ООС данного типа увеличивает входное сопротивление каскада.

2) Найдём сопротивление, обеспечивающее ООС в каскаде, по формуле

где – коэффициент передачи цепи ОС;

– требуемый коэффициент усиления по напряжению;

– коэффициент усиления каскада без ООС.

3) Уточнить сопротивление в цепи коллектора по формуле

8.2.2.4 Определить сопротивление базового делителя Rб1 и Rб2. Задаемся током делителя Iделит ≈ (2 ÷ 5) Iб п.

Тогда

8.2.2.5. Найти величину эквивалентного сопротивления базовой цепи переменной составляющей входного тока Rб по формуле

8.2.2.6. Определить величину входного и выходного сопротивления каскада по формуле

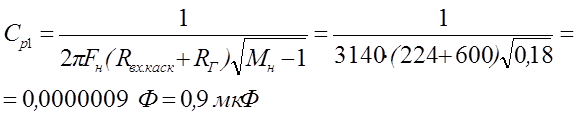

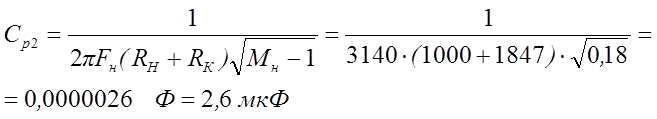

8.2.2.7 Определить емкости разделительных конденсаторов Ср1, Ср2 и емкость шунтирующего конденсатора в цепи эмиттера Сэ по формулам

8.2.2.8 Определить выходную мощность каскада по формуле

8.2.2.9 Определить полную мощность, расходуемую источником питания по формуле

8.2.2.10 Определить коэффициент полезного действия каскада по формуле

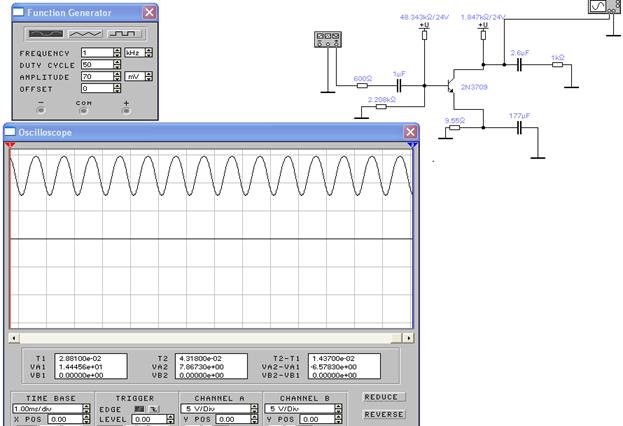

Точность расчётов подтверждается проверкой работоспособности схемы на эмуляторе “Electronics Workbench”. Амплитуда выходного напряжения практически не изменялась от частоты входного сигнала во всём заданном диапазоне.

Литература:

1) Промышленная электроника, А. К. Криштафович,М. « Высшая школа», 1976г.

2) Справочник по полупроводниковым диодам, транзисторам и интегральным микросхемам / Горюнов Н. Н., Клейман А. Ю., Комков Н. Н. и др.; - М.: Энергия, 1979г.

3) В помощь радиолюбителю: Сборник. Вып. 111/В80 Сост. И. Н. Алексеева.- М.: Патриот, 1991.
