Объекты из металла (квадратная пластина из Ст З толщиной 1 мм) или из диэлектрика с большей диэлектрической постоянной, например вода, воздействуют на ВБЕ в большей степени. Мелкие или тонкие объекты слабо воздействуют на ВБЕ.

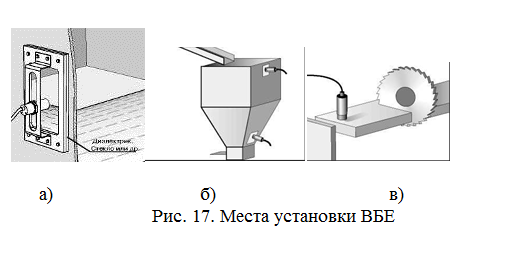

Наиболее широкое применение ВБЕ нашли в качестве надежных и дешевых датчиков контроля максимального или минимального уровня жидких или сыпучих материалов (рис. 17, а,

б). При этом возможен монтаж и обслуживание ВБЕ вне резервуаров

ВБЕ переключается и от материала, находящегося за каким-либо диэлектриком, например, он будет чувствовать угольный пек через пластину из стеклотекстолита (рис. 17, б).

В качестве иллюстрации такой работы с учетом влияния окружающего металла можно привести следующий пример применения. При диаметре отверстия в металлическом резервуаре, равном тройному диаметру активной поверхности бесконтактного выключателя ВБЕ-Ц30–96 У – …, он будет реагировать на минеральное масло через стекло толщиной 18 мм, а при диаметре отверстия в резервуаре, равном двойному диаметру активной поверхности, – через стекло толщиной 6 мм.

ВБЕ применяется также для счета или позиционирования различных объектов из неметаллических материалов (рис. 17, в).

Оптические бесконтактные выключатели (ВБО) используют для определения перемещения, наличия или контроля размеров объектов из любого непрозрачного материала, а также для позиционирования и счета любых объектов из любого непрозрачного материала Зона их чувствительности достигает 16 метров. Температура окружающей среды от -250С до +800С.

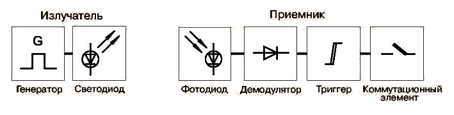

Рис. 18. Функциональная схема ВБО

Излучатель – это устройство, состоящее из источника оптического излучения, линз и необходимой электрической схемы, создающее оптический луч.

Приемник – это устройство, состоящее из чувствительного элемента, линз и необходимой электрической схемы, воспринимающее оптический луч от излучающего устройства.

Список использованной литературы

1. Седш В.В. Основы автоматизации прокатного производства

2. Илёв В.Г. Автоматизация и системы управления в прокатном производстве
