Электрические датчики в современной металлургии

Рис. 4. Проволочные (а) и фольговые(б) тензорезисторы

Наиболее часто используют преобразователи с базой (длиной петель) 5…20 мм, обладающие сопротивлением 30…500 Ом. Их номинальный рабочий ток, определяемый условиями отвода выделяемых в них потерь энергии, находится в пределах десятков миллиампер. Максимально допустимые

относительные деформации не превышают 0,3%.

Фольговые преобразователи (рис. 4, б) более совершенны, чем проволочные. Они имеют решетку из тонкой фольги прямоугольного сечения толщиной 4…12 мкм. Благодаря большей площади контакта полосок фольгового тензорезистора с объектом измерения его теплоотдача значительно выше, чем у проволочного, что позволяет увеличить ток до 0,5 А, и тем самым повысить чувствительность тензопреобразователя.

Полупроводниковые тензорезисторы имеют ряд существенных преимуществ: их чувствительность в 50…60 раз превышает чувствительность проволочных, размеры их существенно малы, а уровень выходного сигнала позволяет использовать его без дополнительных дорогостоящих усилителей. Основным их отличием от проволочных является их большое (до 50%) изменение сопротивления чувствительного элемента при деформации.

Поскольку изменение сопротивления тензорезисторов, вызванное деформацией, весьма мало и колеблется от единиц миллиом до нескольких десятых долей ома, то для измерений применяют высокочувствительные потенциометрические и мостовые схемы (рис. 1). Чтобы повысить чувствительность тензорезисторов, их можно включать в два и даже четыре плеча мостовой схемы. Датчики усилия на тензометрическом преобразователе имеют достоинства и недостатки.

Достоинства: высокие метрологические характеристики, особенно по линейности.

К недостаткам тензометрических датчиков следует отнести: малую механическую прочность и гибкость (для полупроводниковых), малая выходная мощность (для тензорезисторных), которая не превышает обычно 5 10-6Вт. Высокая влажность, наличие паров и изменение температуры агрессивных сред обусловливают постепенное уменьшение сопротивления изоляции как самих тензорезисторов, так и кабелей, соединяющих тензометрический мост с устройствами питания и измерения. Это все ведет к снижению технических показателей датчика силы.

Перечисленные факторы практически не сказываются на точности и работоспособности магнитоупругих силоизмерительных датчиков.

Магнитоупругие силоизмерители

Магнитоупругие силоизмерители основаны на явление магнитострикция, которая проявляется в изменении размеров ферромагнитного тела под действием внешнего магнитного поля. Магнитострикция бывает объемная и линейная. Линейная характеризуется коэффициентом линейного расширения ., а объемная объемным. Существуют материалы, как с положительной, так и с отрицательной магнитострикцией.

Изменение магнитных свойств ферромагнитных материалов под действием упругих напряжений, возникающих, в частности, вследствие нагружения измеряемой силой, называется магнитоупругим эффектом. Для ферромагнитных материалов, работающих при малых значениях напряженности магнитного поля Н, т.е. при отсутствии насыщения, относительное изменение магнитной проницаемости выражается формулой

,

где – механическое напряжение; – начальная магнитная проницаемость;

– начальный коэффициент магнитострикции; – магнитная проницаемость в материале при наличии механических напряжений.

Магнитоупругий эффект проявляется векторно и обусловливает изменение анизотропии в ферромагнетике. Направление изменения магнитных свойств определяется свойствами ферромагнетика и знаком механических напряжений. Например, в сплавах железа, имеющих положительную магнитострикцию, отрицательные (сжимающие) механические напряжения приводят к уменьшению магнитной проницаемости в направлении действия напряжений и к росту проницаемости в перпендикулярном направлении.

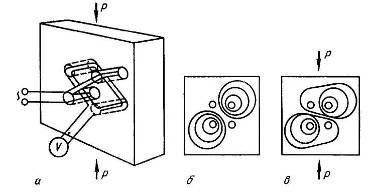

Магнитоупругие датчики, показания которых определяются степенью анизотропии магнитной проницаемости упругого элемента, называются магнитоанизотропными. Они применяются для измерения больших усилий. Такие датчики могут изготавливаться из одной или нескольких последовательно соединенных секций. Односекционный магнитоанизотропный датчик представлен на рис. 5. Через четыре отверстия в теле датчика намотаны две взаимно перпендикулярные обмотки, к одной из которых подводится напряжение переменного тока. Вторая обмотка служит измерительной. К ней подключается вольтметр или другое измерительное устройство.

При отсутствии измеряемого усилия материал датчика изотропен, магнитные силовые линии поля не пересекают плоскость вторичной обмотки и э. д. с. в ней не наводится (рис. 5, б). Иначе говоря, вектор магнитной индукции лежит в плоскости вторичной обмотки. Измеряемая сила Р, создавая механические напряжения в магнитопроводе, снижает магнитную проводимость в вертикальном направлении и увеличивает в горизонтальном. Вектор магнитной индукции при этом поворачивается, силовые линии искажаются (рис. 5, в), стремясь большую часть пути пройти в наиболее легком направлении, и во вторичной обмотке наводится ЭДС. Величина электродвижущей силы определяется углом поворота вектора магнитной индукции, который в свою очередь зависит от измеряемой силы.

Рис. 5. Магнитоанизотропный датчик усилия

Преимущества магнитоанизотропных датчиков определяются их конструкцией. Выходная мощность датчика зависит от многих факторов, однако даже датчик для измерения сравнительно малых усилий имеет выходную мощность не менее 0,1 Вт, т.е. в несколько тысяч раз больше, чем тензорезисторный датчик. Магнитоанизотропный датчик набирается из стандартных модулей – секций, как показано на рис. 6 а.

Первичные обмотки всех секций соединяются последовательно. Также последовательно соединяются и вторичные обмотки. При таком построении датчика каждая из секций измеряет силу Pl, P2,…, Рп, а общее выходное напряжение является суммой электродвижущих сил вторичных обмоток всех секций. Очень важно добиться, чтобы нагрузка между секциями распределялась по возможности равномерно.
